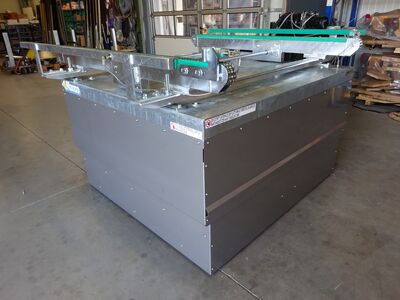

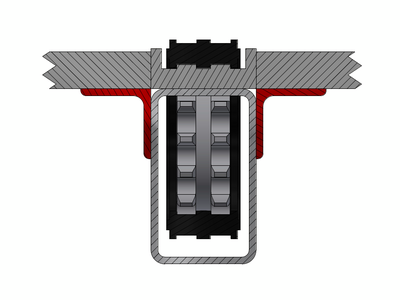

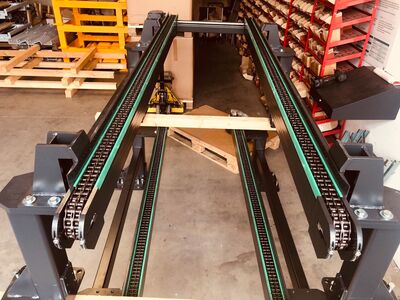

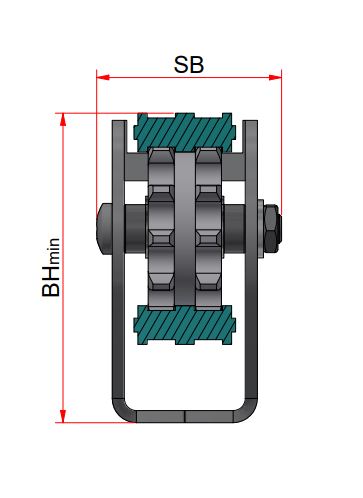

Der Kettenstrang in schmaler Ausführung sieht im Schnitt wie dargestellt aus. Die Achse der Umlenk-Kettenräder wird beidseitig mit Senkschrauben befestigt.
Achtung: Hierbei handelt es sich nicht um die Standard-Ausführung. Diese "schmale Ausführung" muss separat beauftragt werden.

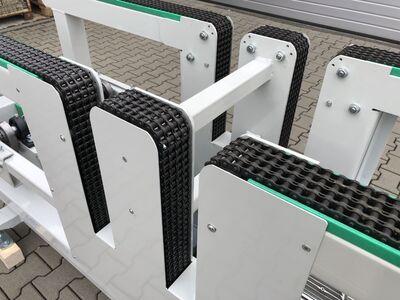

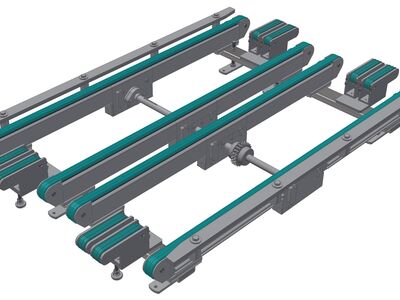

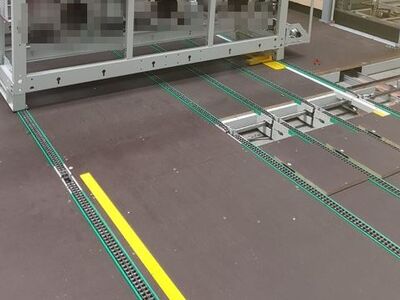

Abhängig von den Kufen des Förderguts können die Kettenstränge der Kettenförderer kammförmig versetzt zueinander angeordnet werden, um eine reibungslose Übergabe des Förderguts von einem Förderer zum nächsten zu gewährleisten.

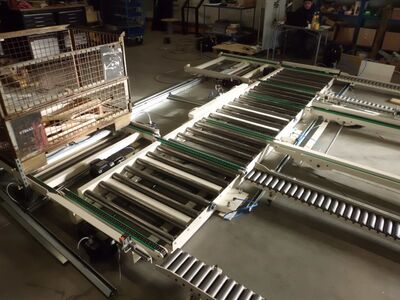

Je nach Beschaffenheit des Förderguts werden angetriebene Kettenübertriebe zur Übergabe zwischen Förderabschnitten eingesetzt. Sie gewährleisten eine form- bzw. kraftschlüssige, reibungsarme Übergabe und verhindern Verrutschen oder Verkanten des Förderguts, wodurch Durchsatz und Prozessstabilität erhöht werden. Als Nachteil sind die Investitions- und Wartungskosten im Vergleich zu passiven Übergabelösungen erhöht.

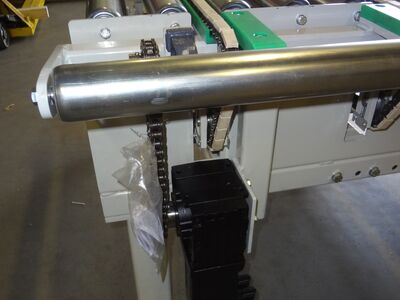

In Abhängigkeit von Art und Zustand des Förderguts werden am Kettenstrang Übergaberollen eingesetzt. Sie übernehmen die passive Abstützung und Führung des Fördergutes an der Übergabestelle und ermöglichen dadurch eine schonende, reibungsarme Übergabe ohne zusätzlichen Antrieb. Vorteilhaft sind geringe Investitions- und Wartungskosten sowie einfache Montage.

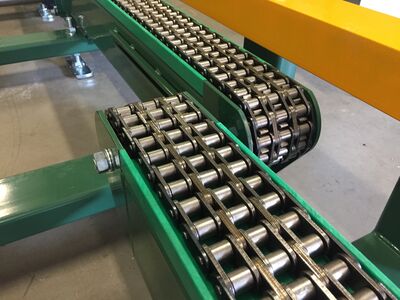

Rollenketten nach DIN ISO 606 (früher DIN 8187) sind mit Anbaulaschen am Außenglied lieferbar. Die Anbaulasche ersetzt eine normale Kettenlasche und ist damit fester Bestandteil des Kettengliedes – sie wird nicht nachträglich angeschweißt. Damit entsteht am Kettenstrang eine Anschraubfläche, auf der sich nahezu beliebige Bauteile befestigen lassen.
Winkellasche, 1 Loch
einseitig
Winkellasche, 2 Löcher
beidseitig
Flachlasche hochstehend, 2 Löcher
einseitig
Flachlasche hochstehend, 2 Löcher
beidseitig
Bauformen
Unterschieden wird nach der Form der Lasche, der Anzahl der Befestigungslöcher und der Anordnung am Kettenstrang.
- Winkellasche: der Schenkel ist abgebogen und bildet eine waagerechte Anschraubfläche über der Kette. Lieferbar mit einem Loch in schmaler Form oder mit zwei Löchern in breiter Form.
- Flachlasche, hochstehend (gerade Lasche): die Lasche steht in der Kettenebene nach oben und bildet eine senkrechte Anschraubfläche. Ebenfalls mit einem oder mit zwei Löchern.
- Einseitig oder beidseitig: die Laschen sitzen nur auf einer Kettenseite oder auf beiden Seiten. Beidseitig trägt symmetrisch und hält breite Anbauteile ohne Kippmoment.
Zwei Löcher ergeben eine verdrehsichere Verbindung, ein Loch lässt das Anbauteil bewusst schwenken oder toleranzausgleichend anliegen. Der Laschenabstand wird als Vielfaches der Kettenteilung p angegeben – üblich sind 2 × p (jedes Außenglied), 4 × p und 6 × p. Abweichende Abstände und Laschenmaße nach Zeichnung sind möglich. Verschlussglieder müssen zur gewählten Laschenform passen.
Was sich an die Kette schrauben lässt
Die Anbaulasche macht aus der Rollenkette einen Träger für frei gestaltbare Aufbauten. Typisch sind:

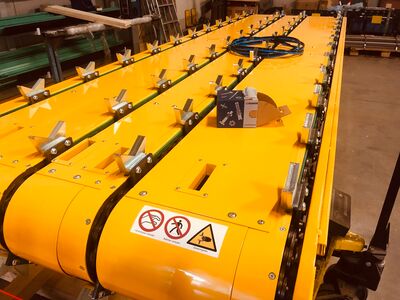

- Mitnehmer und Schubklötze, um das Fördergut formschlüssig zu schieben, zu vereinzeln oder zu stauen
- Pins, Zentrierstifte und Zapfen zur Lagefixierung von Werkstücken, Ladungsträgern und Paletten
- Aufnahmen, Werkstückträger und Prismen für eine definierte Position im Takt
- Auflageplatten, Bleche und Kunststoffgleitstücke als schonende oder größere Auflagefläche
- Winkel, Klemmstücke und Halter für Abstreifer, Anschläge oder mitfahrende Bauteile
- Gehänge und Traversen bei umlaufender oder senkrechter Förderung

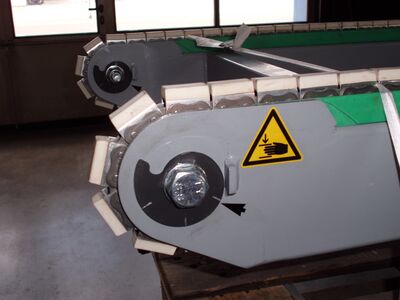

Dieselbe Kette, unterschiedliche Anbauteile – Beispiele aus unserer Fertigung:

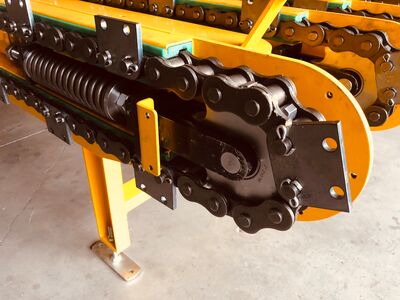

Winkellaschen am Kettenrad
beidseitig, ohne Anbauteil
Stahlplatten als Auflagefläche
beidseitig verschraubt

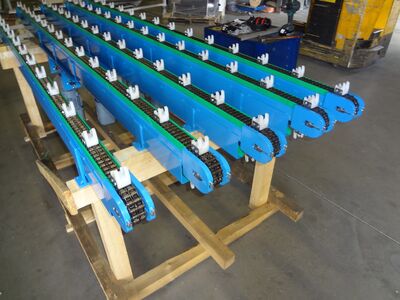

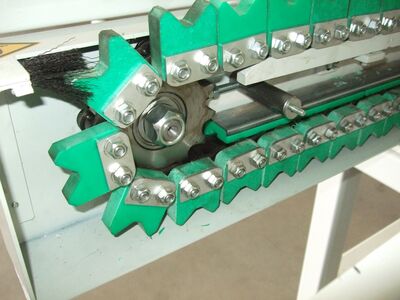

Kunststoff-Aufnahmen mit V-Nut
über Klemmleisten verschraubt
Querleisten über die Nutzbreite

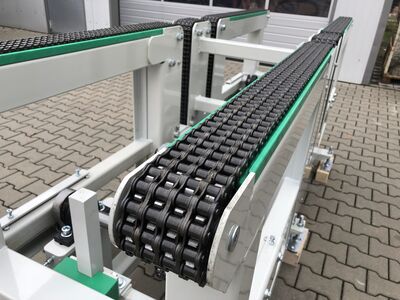

fertig montierter Förderer
Bei der Auslegung ist zu beachten, dass Gewicht und Hebelarm des Anbauteils die Lasche zusätzlich zur Kettenzugkraft belasten. Weit auskragende Aufbauten werden deshalb abgestützt, geführt oder beidseitig aufgenommen.
Einsatz bei unseren Maschinen
Rollenketten mit Anbaulaschen setzen wir beim Kettenförderer ein – dann, wenn das Fördergut nicht auf der Kette gleiten, sondern definiert mitgenommen, positioniert oder angehoben werden soll.
