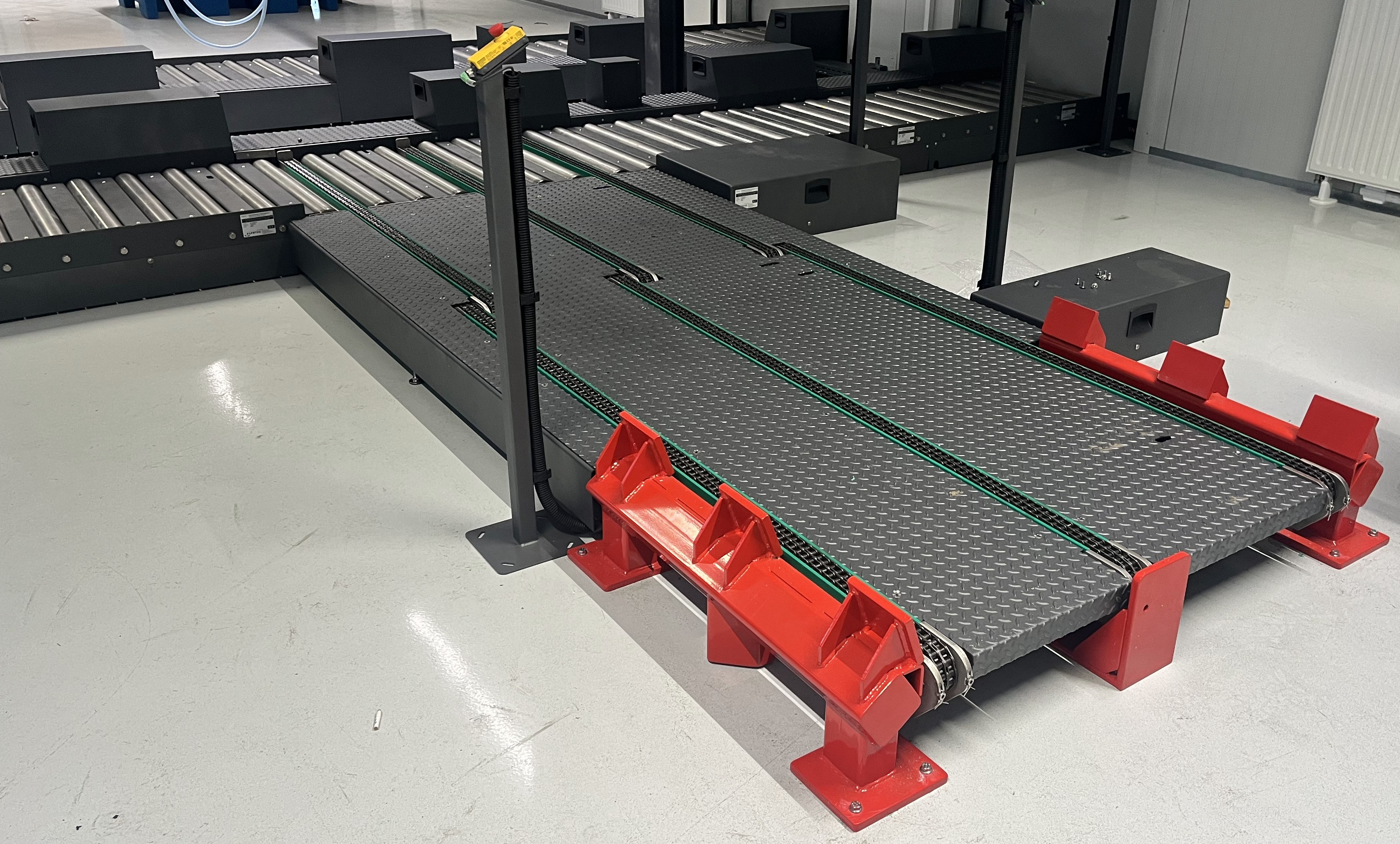

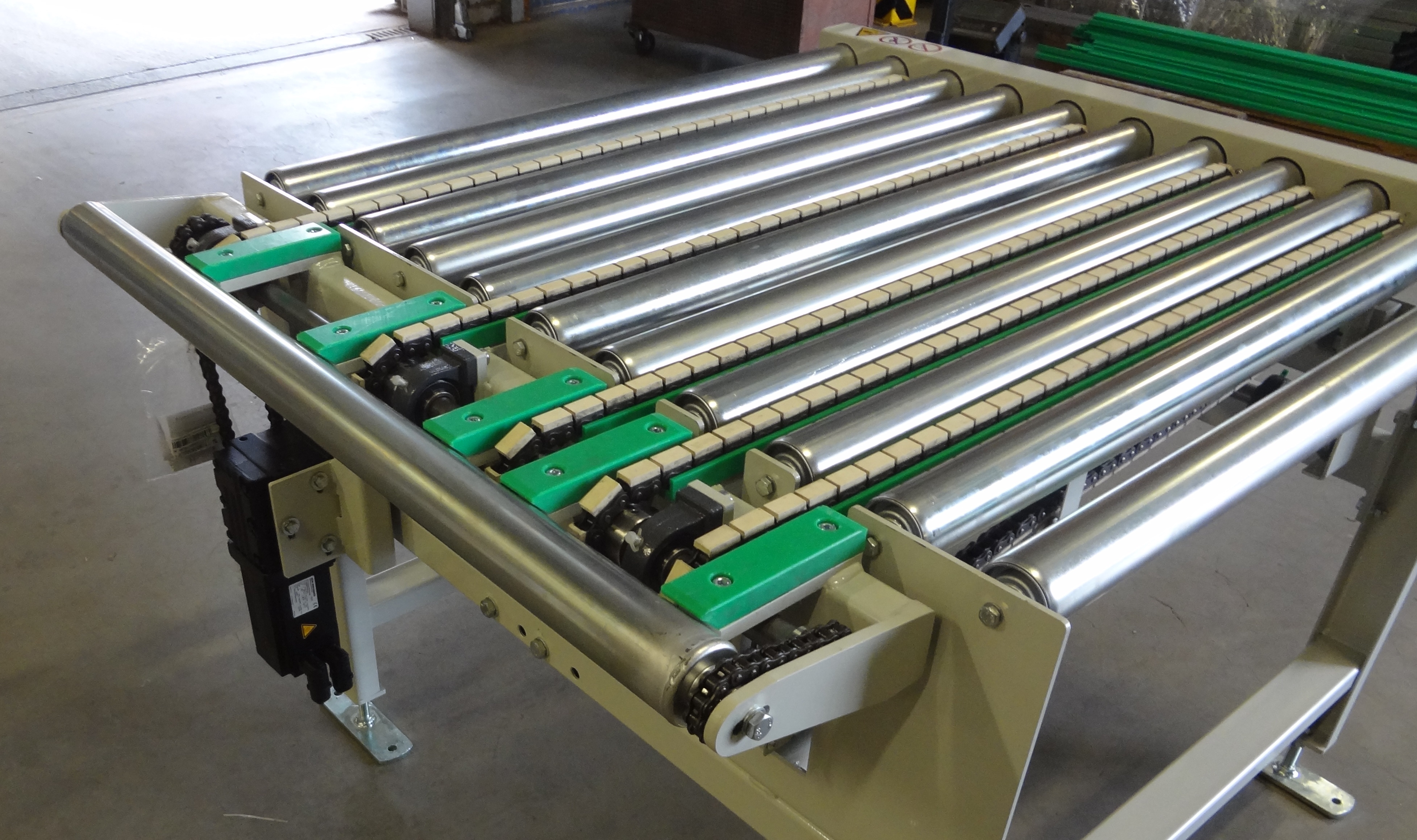

Kettenausschleuser in Förderstrecke, Seitenansicht — Kettenausschleuser Ansicht

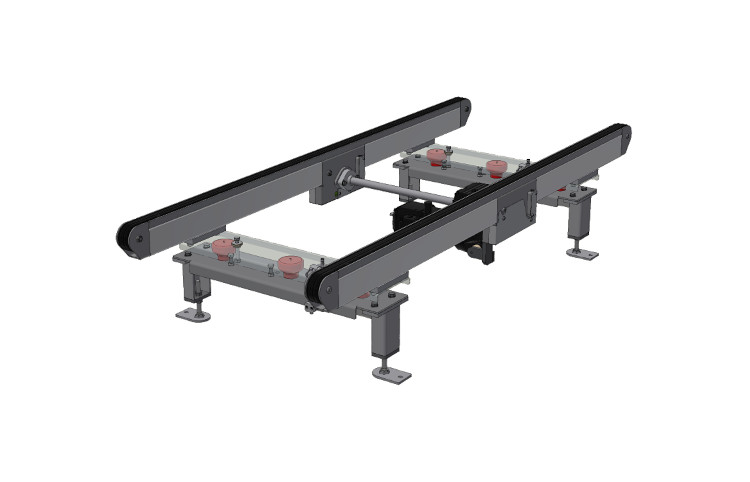

Kettenausschleuser Detail

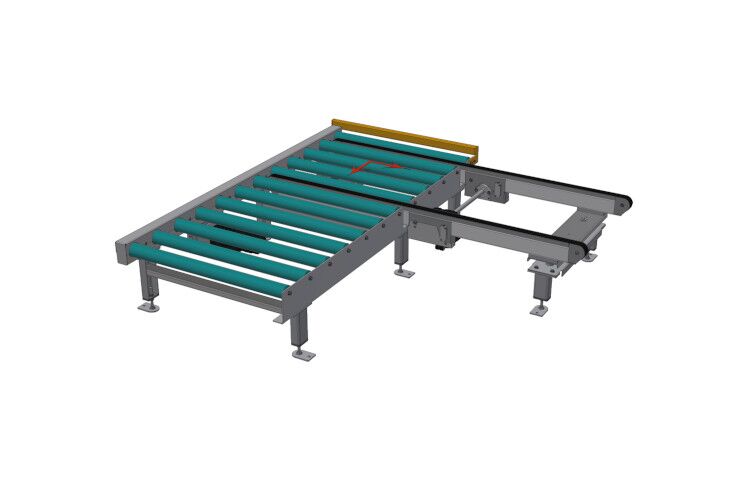

Kettenausschleuser Perspektive

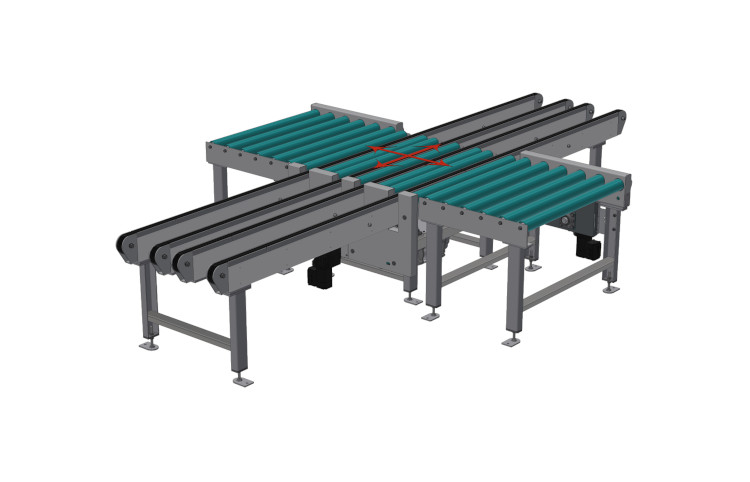

Kettenausschleuser für Paletten und Werkstückträger

Q: Welche minimale Bauhöhe hat ein Kettenausschleuser?

Die minimale Bauhöhe hängt von der gewählten Hubvariante ab: Parallelhub — ab 350 mm Bauhöhe Bei wenig Einbauhöhe ist der Antriebsmotor seitlich am Förderer angeordnet (siehe Abbildung). Steht unter der Strecke mehr Platz zur Verfügung, kann der Motor alternativ unter dem Förderer sitzen — dann steigt die mögliche Bauhöhe entsprechend. Parallelhub-Variante: minimale Bauhöhe 350 mm (Motor seitlich) Pneumatische Balkzylinder — ab 270 mm Bauhöhe Diese Variante erreicht eine noch geringere Mindest-Bauhöhe von 270 mm. Beim Anheben können sich die Kettenstränge unterschiedlich verhalten; das fließt in die projektspezifische Auslegung ein. Für Ihre Einbausituation dimensionieren wir Hub, Motorlage und Strangführung passend zur angrenzenden Förderstrecke.

Kettenausschleuser von AHF schleusen Paletten und Werkstücke quer zur Föderrichtung aus dem Hauptstrom — ohne den Durchlauf der Hauptstrecke zu stoppen. Das System arbeitet als Weiche zwischen Ketten- oder Rollenförderer und Querstrecken, Roboterzellen oder Puffer.

Funktion: Kettenstränge heben an, übernehmen die Last und bewegen das Fördergut seitlich ab
Antrieb Hub: pneumatisch oder elektrisch — Auslegung nach Zykluszeit und Last
Integration: modular in Palettenümläufe, Montagelinien und Intralogistik
Kombination: typisch mit Kettenförderern, Rollenbahnen, Querförderern und Hubtischen
Projektierung: Tragfähigkeit, Einbaulänge und Steuerung werden individuell ausgelegt

Für eine Erstauslegung, Referenzbilder oder ein Angebot nutzen Sie die Schaltflächen rechts oder das Kontaktformular weiter unten.

Kontaktaufnahme

Projektanfrage

Angebot anfordern CAD-Zeichnung

Einsatz in Produktion und Logistik

Werkstücke und Paletten vom Hauptförderer seitlich auf Querstrecken, Puffer oder Bearbeitungsplätze — ohne den Durchlauf der Hauptstrecke zu stoppen. Typisch in Montagelinien, Versand und Intralogistik.

Roboterzellen und Palettenlinien

Seitliche Entnahme oder Zuführung an Roboterzellen, Sortierstationen und Lagerübergaben. Anbindung an Ketten- und Rollenförderer sowie Querförderer im gleichen Layout.

Merkmale

Kettenstränge heben an und übernehmen die Last quer zur Föderrichtung
Hub pneumatisch oder elektrisch — Zykluszeit nach Projekt
Hauptstrom läuft weiter — gezieltes Ausschleusen einzelner Güter
Stahlrahmen und Antrieb projektgefertigt
Kombination mit Kettenförderern, Rollenbahnen und Hubtischen

Technische Auslegung

Tragfähigkeit, Einbaulänge, Kettenabstand und Steuerung werden projektbezogen festgelegt — abgestimmt auf Paletten- oder Werkstückformat, Takt und Schnittstellen zur Querstrecke. Zeichnungen und Kennwerte auf Anfrage.

Häufige Fragen und Hinweise

Welche minimale Bauhöhe hat ein Kettenausschleuser?

Die minimale Bauhöhe hängt von der gewählten Hubvariante ab:

Parallelhub — ab 350 mm Bauhöhe
Bei wenig Einbauhöhe ist der Antriebsmotor seitlich am Förderer angeordnet (siehe Abbildung). Steht unter der Strecke mehr Platz zur Verfügung, kann der Motor alternativ unter dem Förderer sitzen — dann steigt die mögliche Bauhöhe entsprechend.

Kettenausschleuser mit Parallelhub, seitliche Motorlage — minimale Bauhöhe 350 mm (CAD-Ansicht) — *Parallelhub-Variante: minimale Bauhöhe 350 mm (Motor seitlich)*

Pneumatische Balkzylinder — ab 270 mm Bauhöhe
Diese Variante erreicht eine noch geringere Mindest-Bauhöhe von 270 mm. Beim Anheben können sich die Kettenstränge unterschiedlich verhalten; das fließt in die projektspezifische Auslegung ein.

Für Ihre Einbausituation dimensionieren wir Hub, Motorlage und Strangführung passend zur angrenzenden Förderstrecke.
