Palettenumlaufsystem für Europaletten und Warenträger
Palettenumlaufsystem für Europaletten, Warenträger und andere Paletten — ausgelegt für Roboterarbeitsplätze und die Übergabe an fahrerlose Transportsysteme. Längs- und Querförderer führen das Fördergut im Kreis, ohne dass Werker den Sicherheitsbereich betreten.

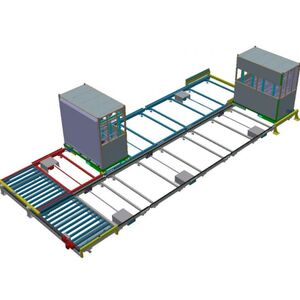

Roboterzelle: automatische Zu- und Abführung von Paletten — Beschickung ohne manuellen Eingriff im Arbeitsbereich

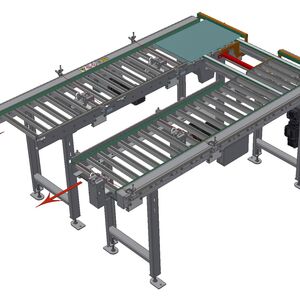

Aufbau: projektierte Anlage aus Längs- und Querförderern — Ketten-, Rollen-, Zahnriemenförderer, Stauketten und Ausschleuser nach Projekt
Fördergut: Europaletten, Warenträger und kundenspezifische Paletten — kein kompakter Werkstückträger-Umlauf unter der Förderebene
Betrieb: kontinuierlicher Umlauf mit Zuführung und Abnahme — Positionierung im Roboter-Arbeitsbereich, wartungsfreundliche Stahlkonstruktion

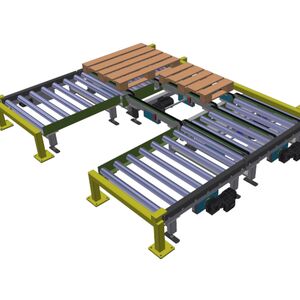

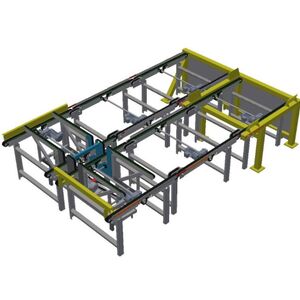

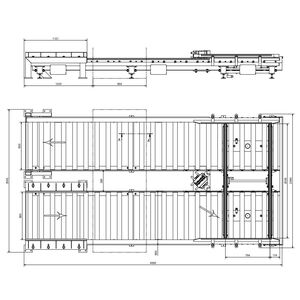

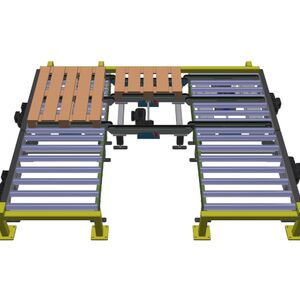

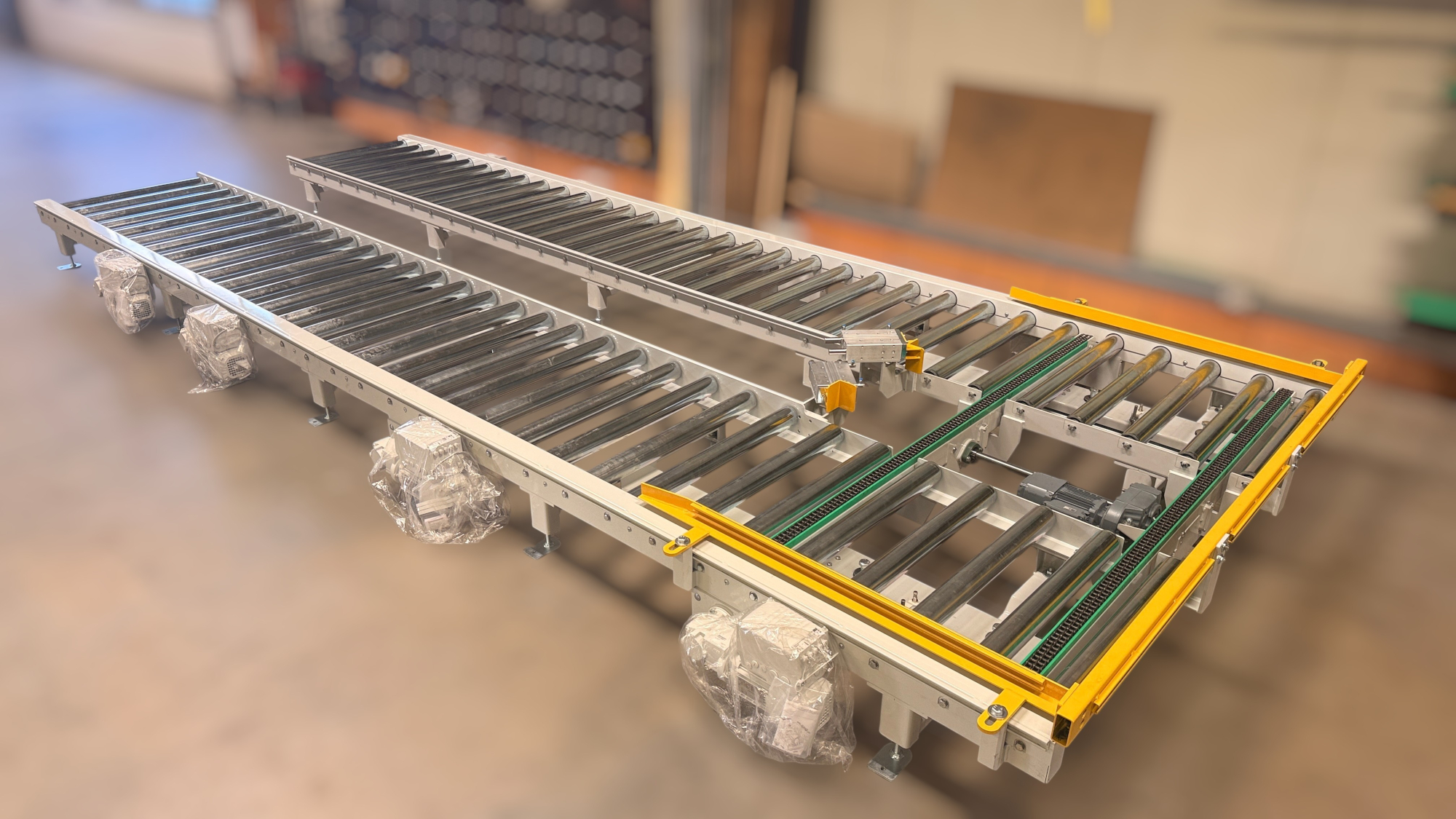

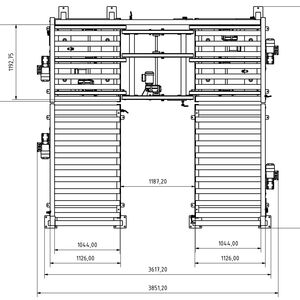

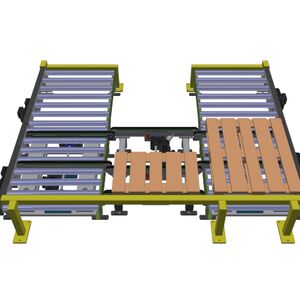

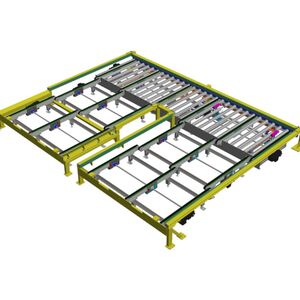

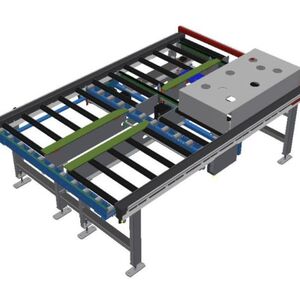

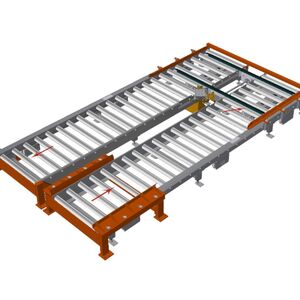

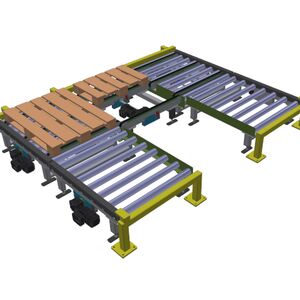

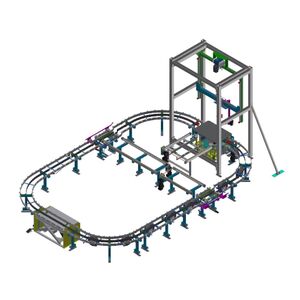

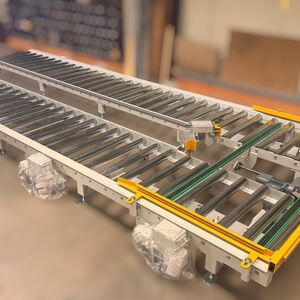

Ein Palettenumlauf von AHF ist eine projektierte Förderanlage aus mehreren Längsförderern und einem oder zwei Querförderern. Typische Module sind Kettenförderer, Rollenförderer, Zahnriemenförderer, Staukettenförderer und Kettenausschleuser. Der Aufbau richtet sich nach Palette oder Warenträger, Bodenbeschaffenheit des Förderguts und dem Takt der Zelle.
Das ist kein kompakter Werkstückträger-Umlauf mit hängender Rückführung unter der Förderebene. Solche Katalogsysteme sind für kleine Träger gedacht. AHF plant den Umlauf für Europaletten, Warenträger und andere Paletten an Roboterzellen und FTS-Übergaben.
Palettenumlaufsysteme ermöglichen die automatische Zu- und Abführung von Paletten an Roboterarbeitsplätzen. Die Beschickung erfolgt ohne manuellen Eingriff. Das steigert die Arbeitssicherheit, weil Werker den Sicherheitsbereich nicht betreten müssen, und hält den Takt der Zelle stabil.
Automatische Beschickung durch FTS und AGV
Fahrerlose Transportsysteme (FTS) und Automated Guided Vehicles (AGV) können den Palettenumlauf vollautomatisch beschicken. Die Anbindung der Roboterzelle bleibt durchgängig: Palette kommt an, wird bearbeitet oder be- und entladen, und läuft weiter oder zurück in den Puffer.
Merkmale
Kontinuierlicher Umlauf mit automatischer Zuführung und Abnahme
Förderstrecken für Längs- und Quertransport kombinierbar
Positionierung der Palette im Roboter-Arbeitsbereich
Stahlkonstruktion für Dauerbetrieb, wartungsfreundlich zugänglich
Technische Daten (Beispielwerte)
Werte aus bestehenden AHF-Auslegungen, immer projektbezogen:

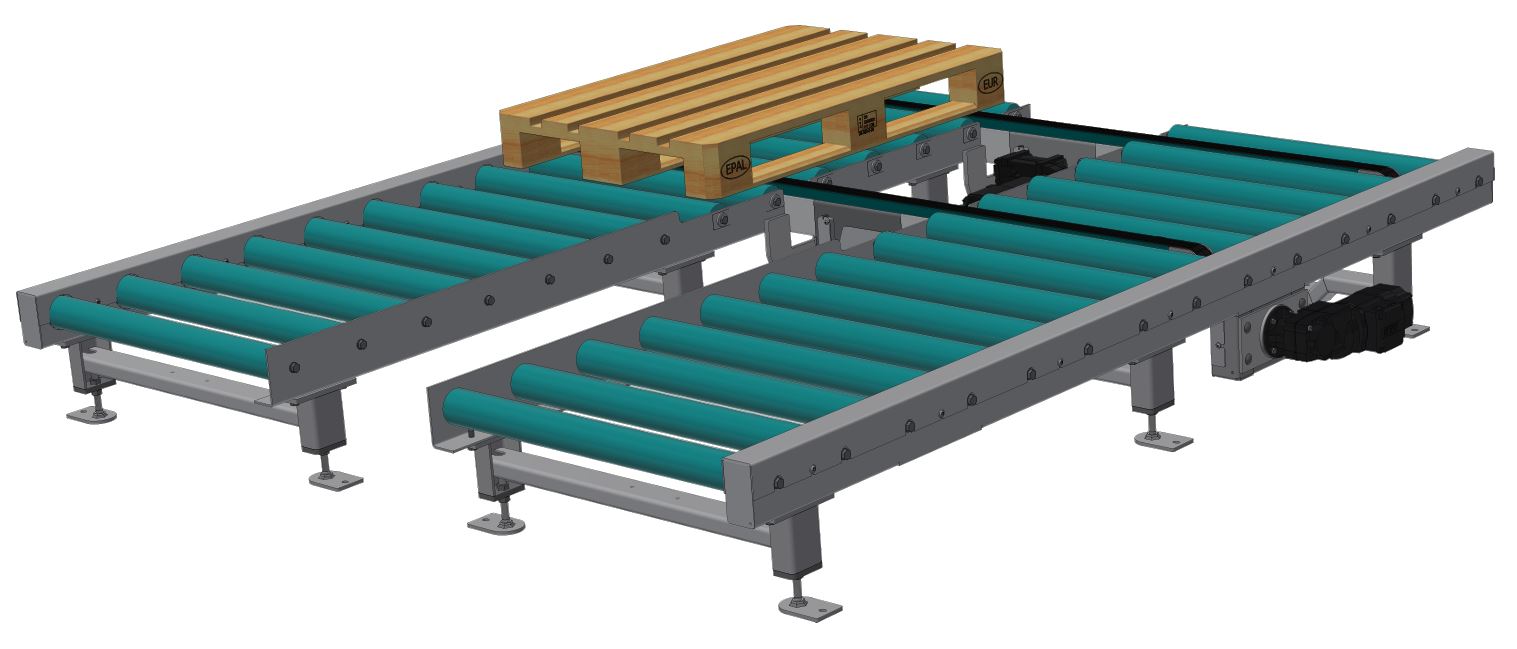

Formate: Europalette 800 × 1.200 mm, Warenträger oder andere Paletten – kundenspezifisch
Traglast (Beispiel): bis ca. 8.000 kg
Fördergeschwindigkeit (Beispiel): bis 20 m/min
Antrieb: Drehstrommotor mit oder ohne Frequenzregelung
Häufige Fragen zum Palettenumlaufsystem
Was ist ein Palettenumlaufsystem bei AHF?
Eine projektierte Förderanlage aus Längs- und Querförderern, die Europaletten, Warenträger oder andere Paletten im Kreis zu Roboterzellen oder FTS-Übergaben führt.
Ist das ein Werkstückträger-Umlauf mit hängender Rückführung?
Nein. AHF plant den Umlauf für Europaletten, Warenträger und vergleichbare Ladungsträger. Kompakte Werkstückträger-Umläufe mit hängender Rückführung sind ein anderes Produkt.
Welche Formate sind üblich?
Europaletten 800 × 1.200 mm, Warenträger und andere Palettenformate. Jede Anlage wird projektbezogen ausgelegt.
Wie starte ich ein Projekt?
Kurz den Anwendungsfall schildern: Palette oder Warenträger, Last, Roboterzelle oder FTS, gewünschter Takt. AHF legt den Umlauf daraus aus.
