Vertikalförderer & Steigförderer für Industrie und Produktion
Steigförderer und Vertikalförderer von AHF befördern Stückgut, Packstücke und Schüttgut geneigt oder vertikal — platzsparend zwischen Ebenen in Fertigung, Lebensmittelverarbeitung und Logistik. Wir projektieren Steigband-, L- und Z-Bauformen passend zu Ihrem Gut und Raum.
- Bauformen: Steigband für den direkten Steigtransport, L-Band mit horizontaler Aufnahme und Z-Band für mehrstufige Höhen — Geometrie nach Layout
- Einsatz: kontinuierlicher Transport nach oben oder unten — Kartons, Behälter, Paletten und lose Teile zwischen Arbeitsebenen
- Auslegung: Maße wie Gesamtlänge, Abschnittslängen und Ebenenhöhen (GL, L1–L3, BH1/BH2) werden auf Ihre Einbausituation abgestimmt
- Bandtypen: Gurt-, Gliederband- und Plattenbandförderer — Material und Antrieb je nach Last, Steigung und Umgebung
- Service: Projektierung, CAD-Zeichnung und Montage aus einer Hand — Varianten, Technik und Beispiele weiter unten auf der Seite
Zeichnungen und Kennwerte finden Sie unter Technische Details; für ein Angebot oder eine CAD-Zeichnung nutzen Sie die Schaltflächen rechts oder das Kontaktformular.
AHF Fördertechnik
Unter dem Dorf 1-3
DE 36110 Schlitz / Hartershausen
Steigförderer-Varianten für flexible Förderlösungen
Unsere Steigförderer bieten effiziente Transportlösungen für das Befördern von Gütern in geneigten und mehrstufigen Ebenen. Im Folgenden stellen wir Ihnen unsere drei Förderertypen vor, die je nach Anforderung optimal angepasst werden können:
Steigbandförderer
Der Steigbandförderer eignet sich ideal für den geradlinigen, schrägen Transport von Materialien. Mit seiner robusten, schräg gestellten Bauweise und dem leistungsstarken Antrieb transportiert er Stückgüter zuverlässig nach oben. Diese Bauweise ist besonders platzsparend und eignet sich für Anwendungen, bei denen das Material kontinuierlich nach oben befördert werden soll.
L-Bandförderer
Der L-Bandförderer kombiniert eine waagerechte und eine geneigte Förderstrecke. Dieses Design ermöglicht es, Materialien zunächst auf einer horizontalen Ebene aufzunehmen und anschließend schräg nach oben zu transportieren. Er ist besonders nützlich in Produktionsprozessen, bei denen das Material in einer bestimmten Höhe aufgenommen und dann auf eine höhere Ebene transportiert werden muss.
Z-Bandförderer
Der Z-Bandförderer ist unsere flexibelste Lösung und bietet eine Z-förmige Struktur. Das Förderband verläuft zunächst waagerecht, wechselt dann in einen Steigabschnitt und führt schließlich wieder in eine waagerechte Ebene. Diese Konstruktion eignet sich besonders für komplexe Förderwege über mehrere Ebenen hinweg und ermöglicht den Transport über verschiedene Höhen und Richtungen hinweg.
Technische Daten, Abmessungen und Konstruktion
Technische Zeichnungen und Maßvariablen für Steig-, L- und Z-Förderer. Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!

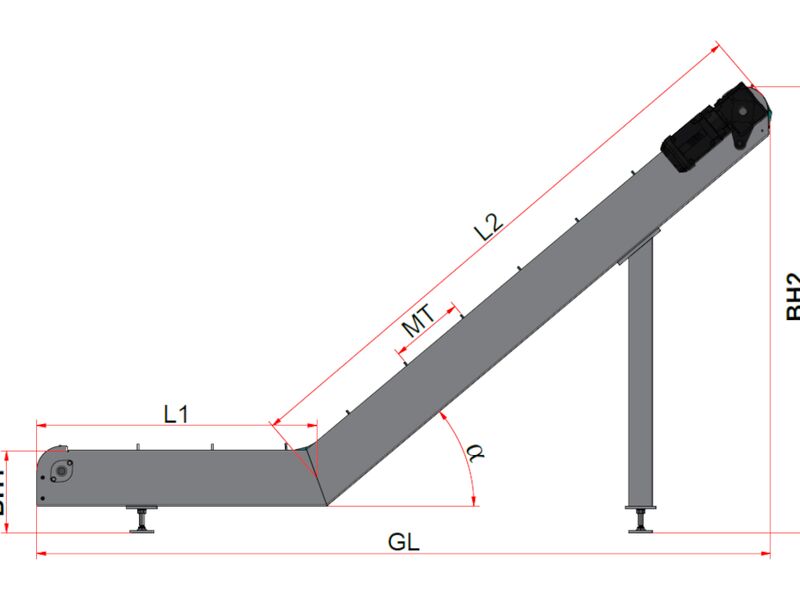

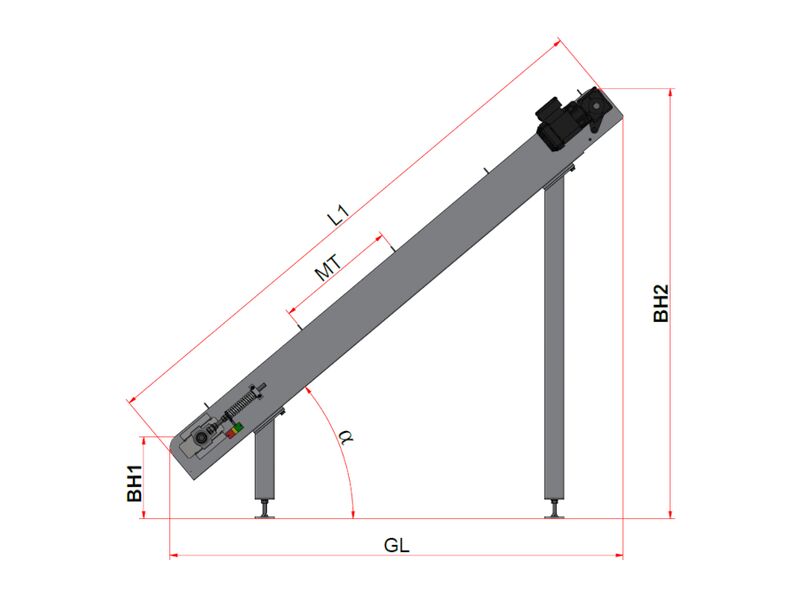

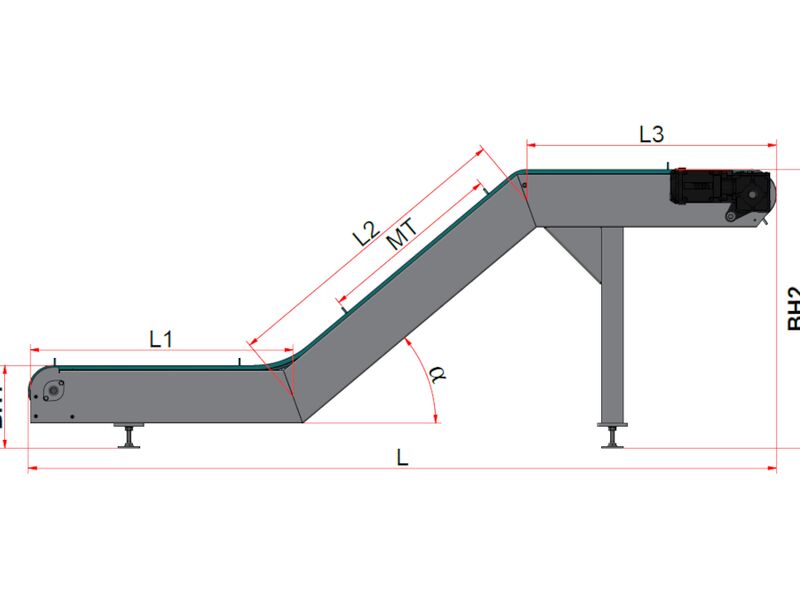

Die technischen Zeichnungen unten zeigen die exakten Maße und Winkel der jeweiligen Förderer, um eine passgenaue Integration in Ihre Produktionsumgebung zu ermöglichen. Wichtige Maße sind dabei:
- GL: Gesamtlänge des Förderers
- L1, L2, L3: Längen der einzelnen Förderabschnitte
- BH1, BH2: Höhen der jeweiligen Ebenen
Diese Variablen ermöglichen es, den Förderer exakt auf die baulichen Gegebenheiten und Transportanforderungen abzustimmen.
Unsere Steigförderer bieten eine maßgeschneiderte Lösung für jeden Anwendungsfall und garantieren einen sicheren und zuverlässigen Transport – unabhängig von der Steigung und der Förderhöhe.
Beispielbilder
-

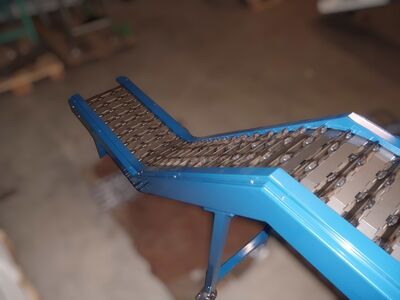

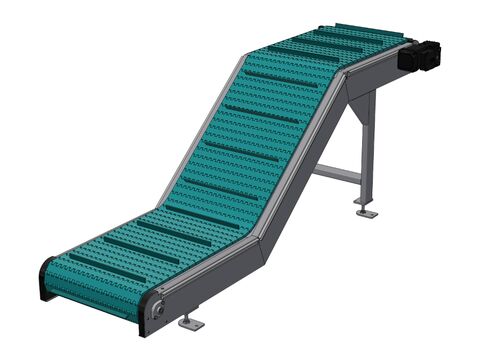

Z-förmiger Plattenband-Steigförderer für mehrstufigen Materialfluss in der Industrie -

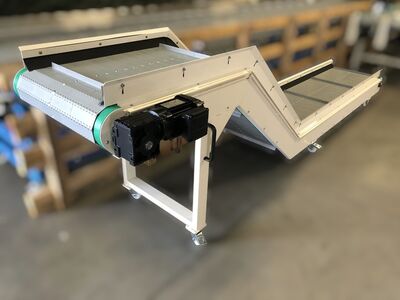

Z-Steigförderer mit waagerechten Ebenen – Vertikalförderer für Stückgut zwischen Förderhöhen -

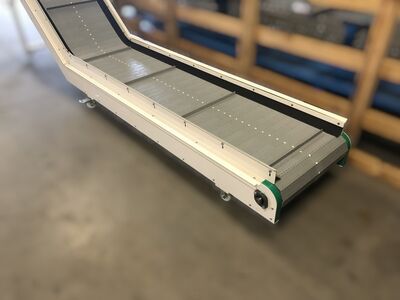

Geneigter Z-Steigförderer in Produktion – Übergabe von Gütern auf eine höhere Ebene -

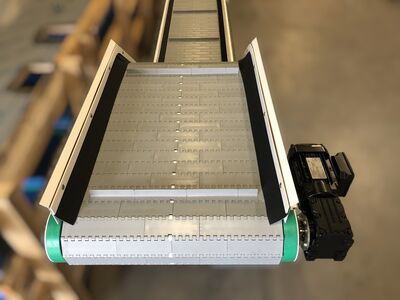

Vertikalförderer in Z-Bauform mit Stahlrahmen und Förderband im industriellen Einsatz -

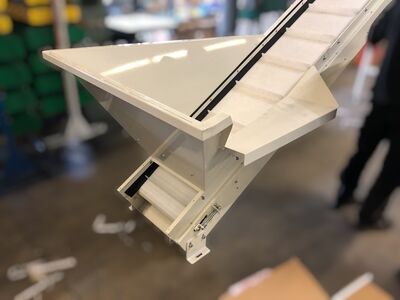

Steigförderer in Montage – geneigter Förderer für kontinuierlichen Transport in der Fertigung -

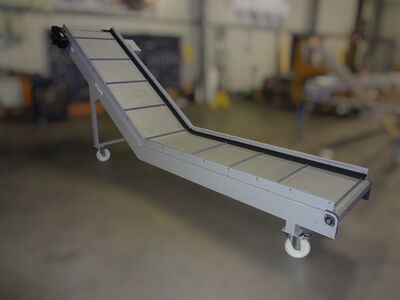

Industrieller Steigförderer mit Förderband – Stückgutförderung zwischen Arbeitsebenen -

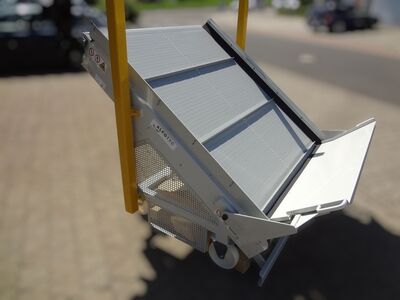

Vertikalförderer mit Steigstrecke – Einbindung in Förderlinie für Packstücke und Behälter -

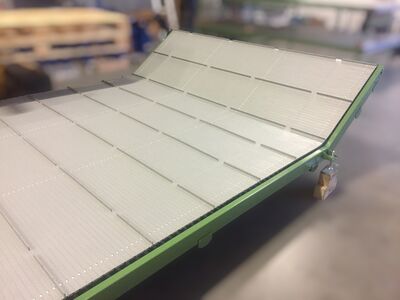

L-Steigförderer im Werk – horizontale Aufnahme und Steigtransport von Fördergut -

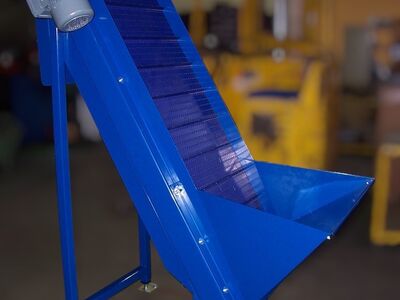

Steigbandförderer aus Stahl – geneigter Vertikalförderer für schwere Lasten in der Logistik -

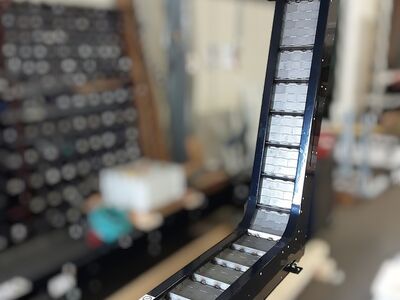

Z-Steigförderer im Betrieb – Materialfluss über mehrere Höhen in der Intralogistik -

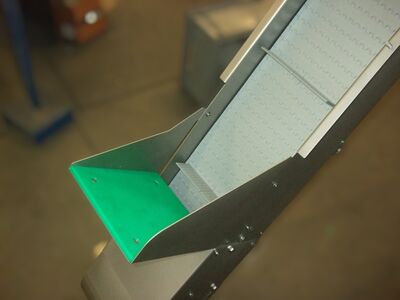

Steigbandförderer mit Aufgabetrichter – kontrollierte Zuführung auf die geneigte Förderstrecke
