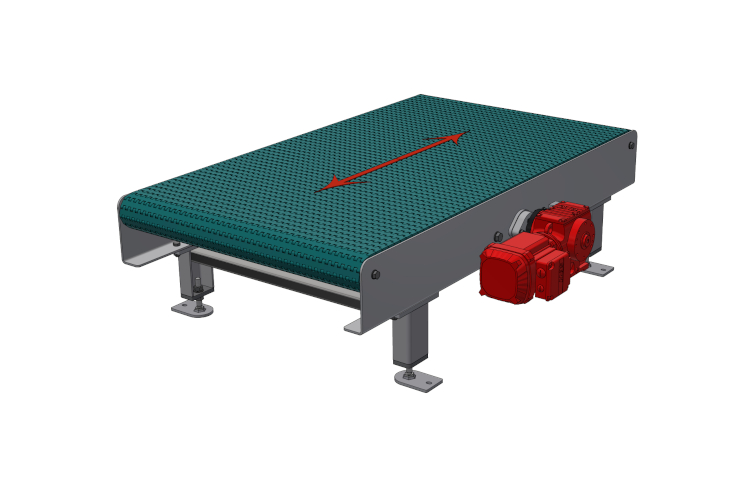

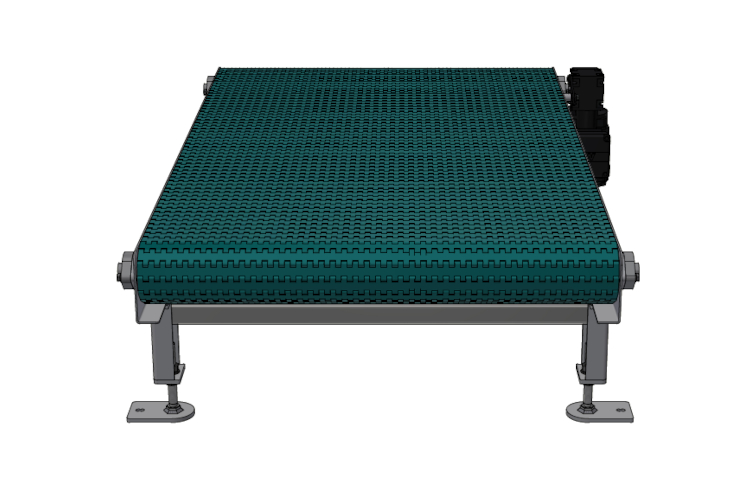

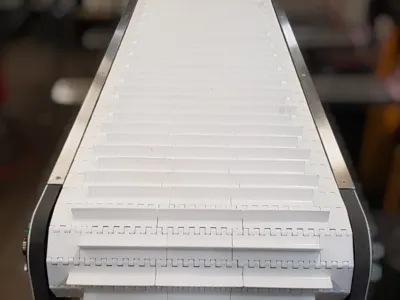

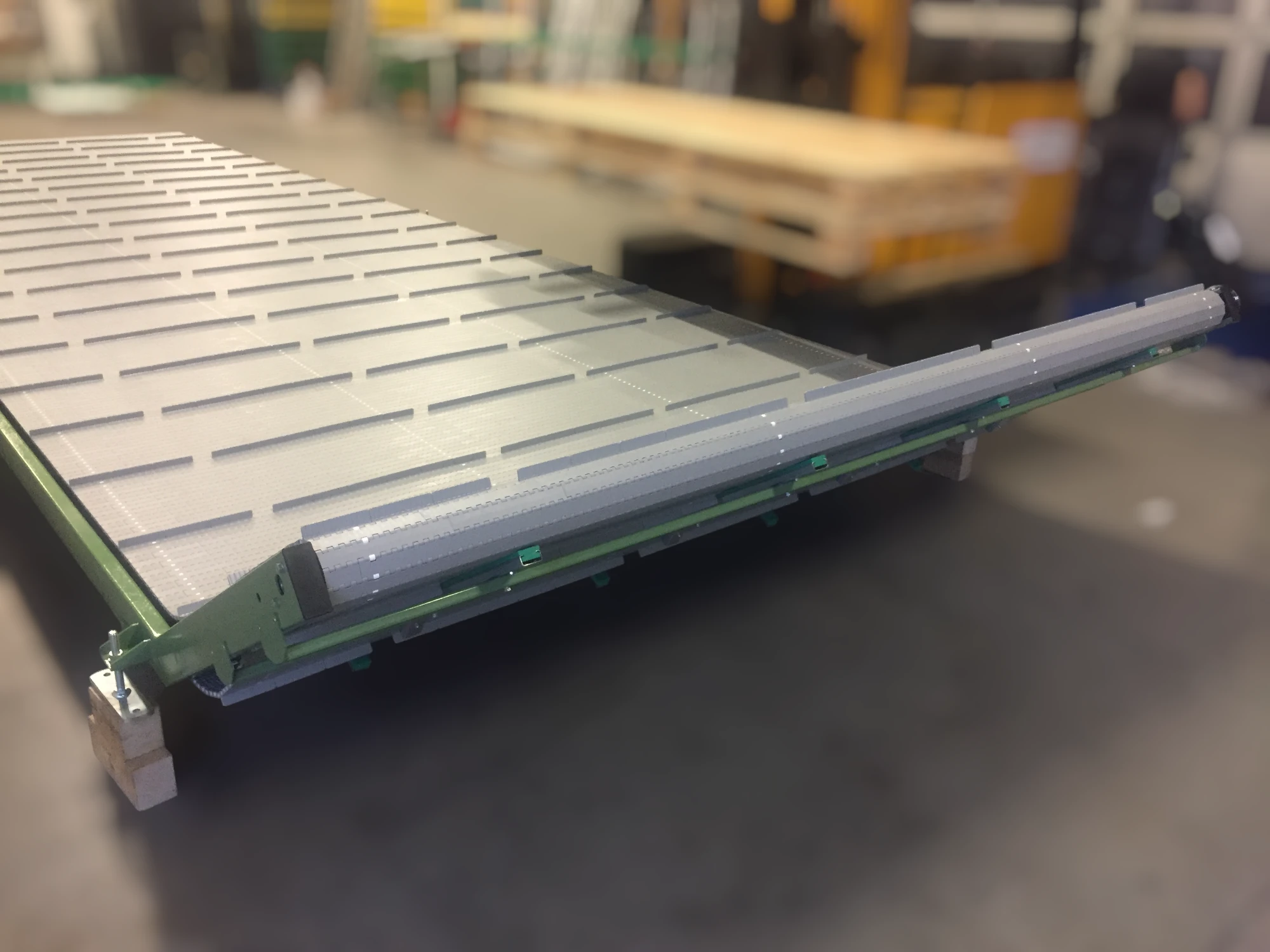

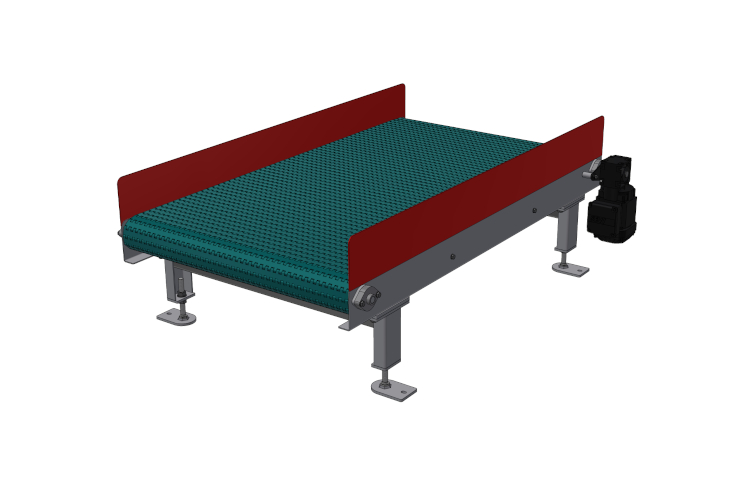

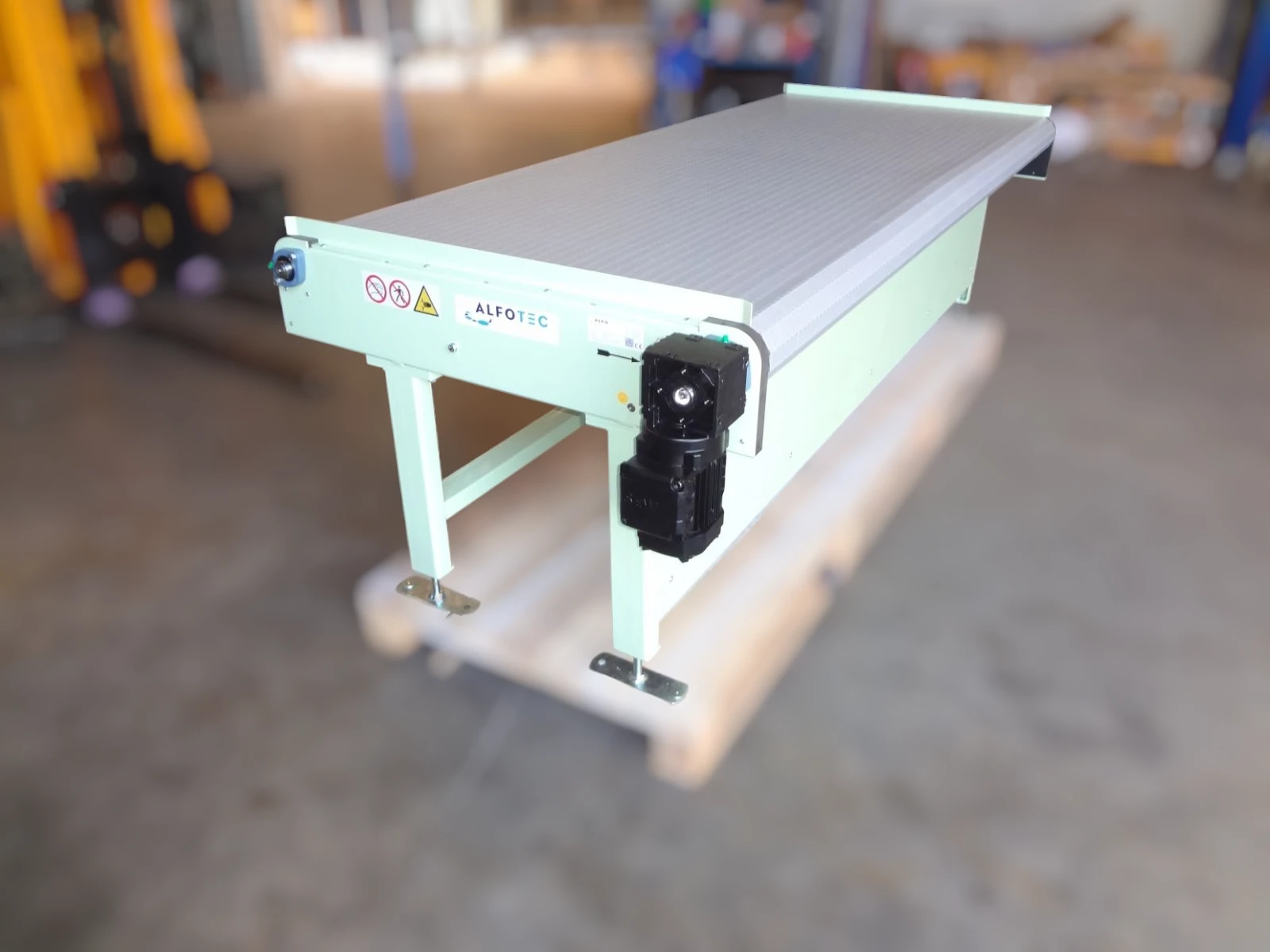

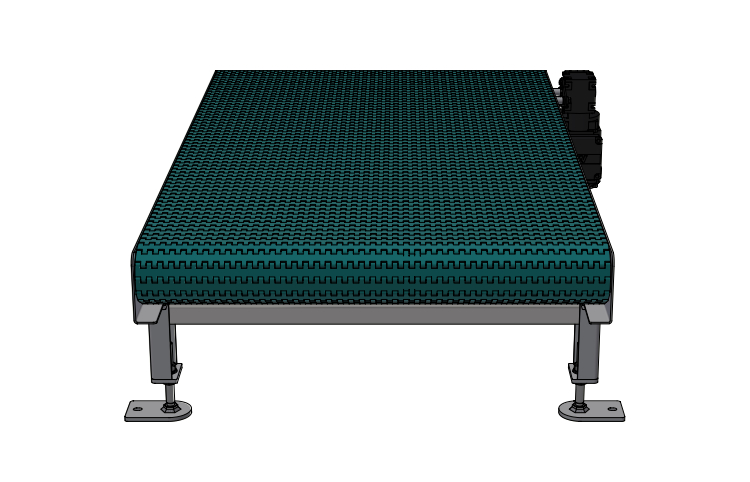

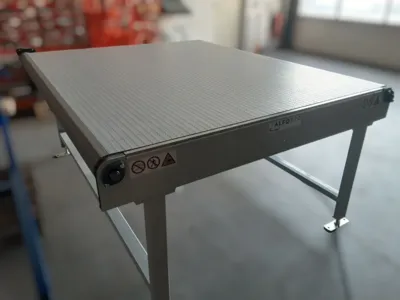

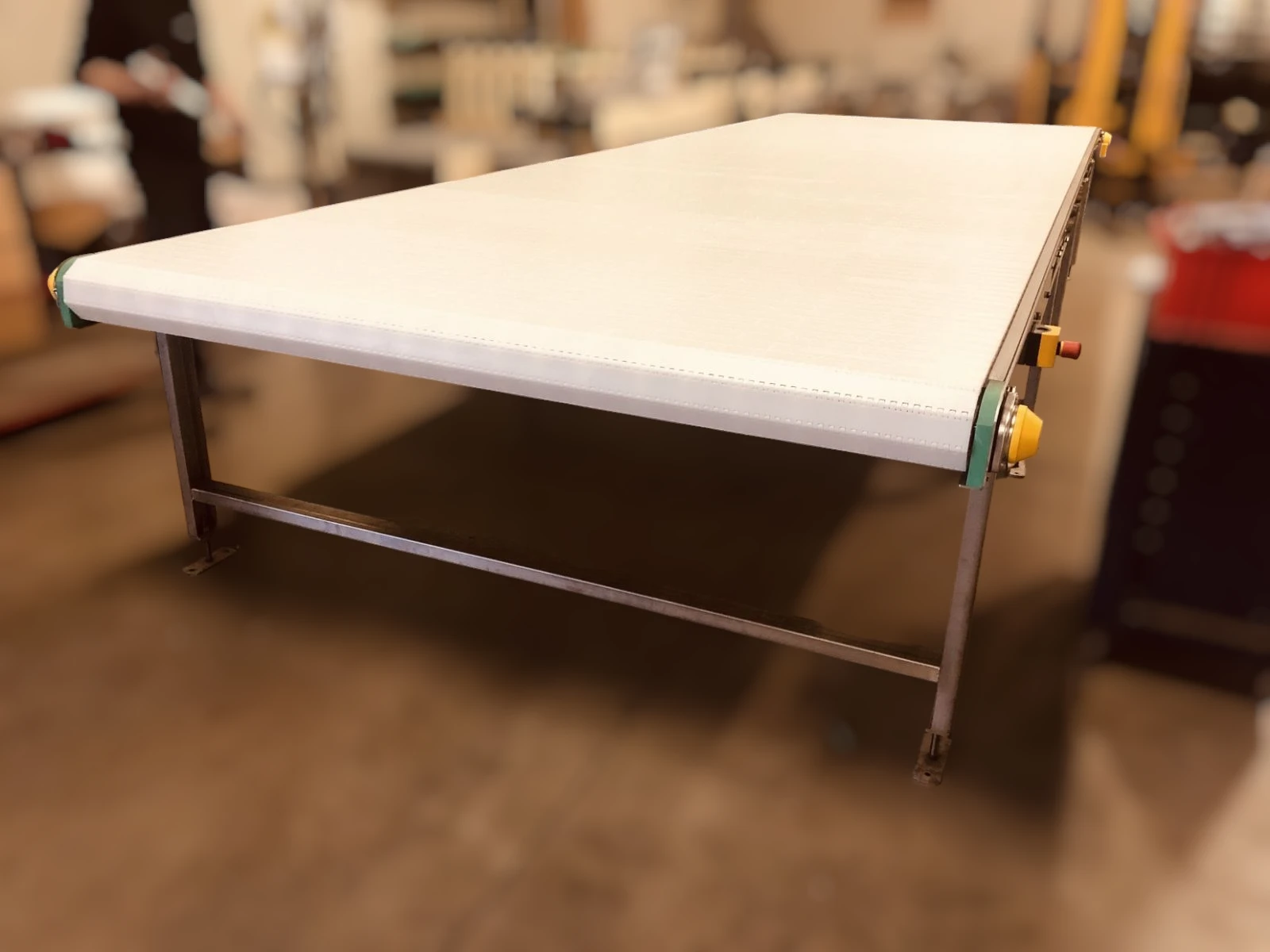

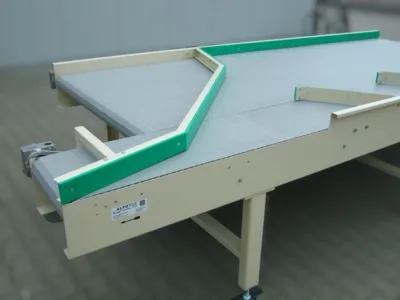

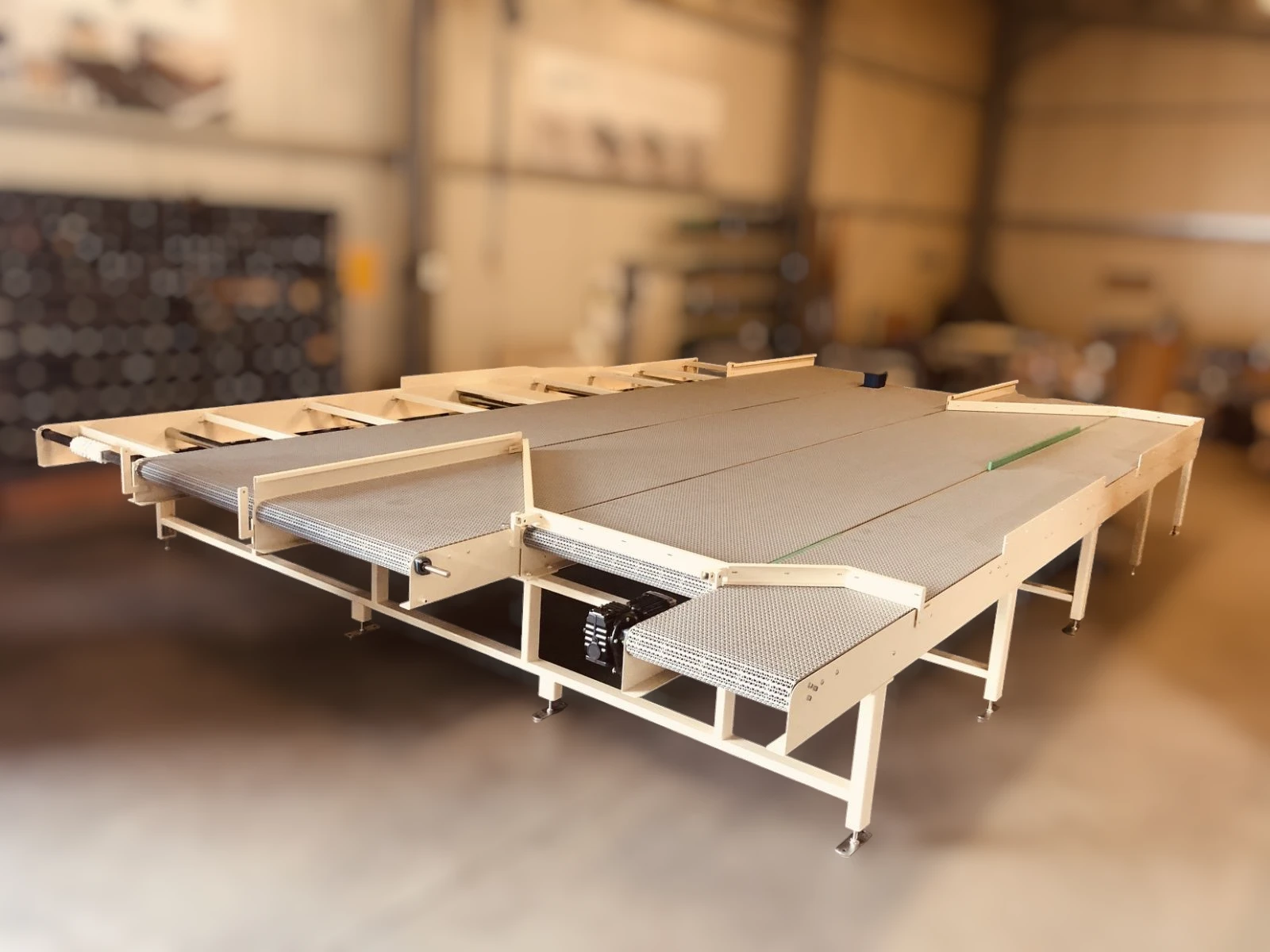

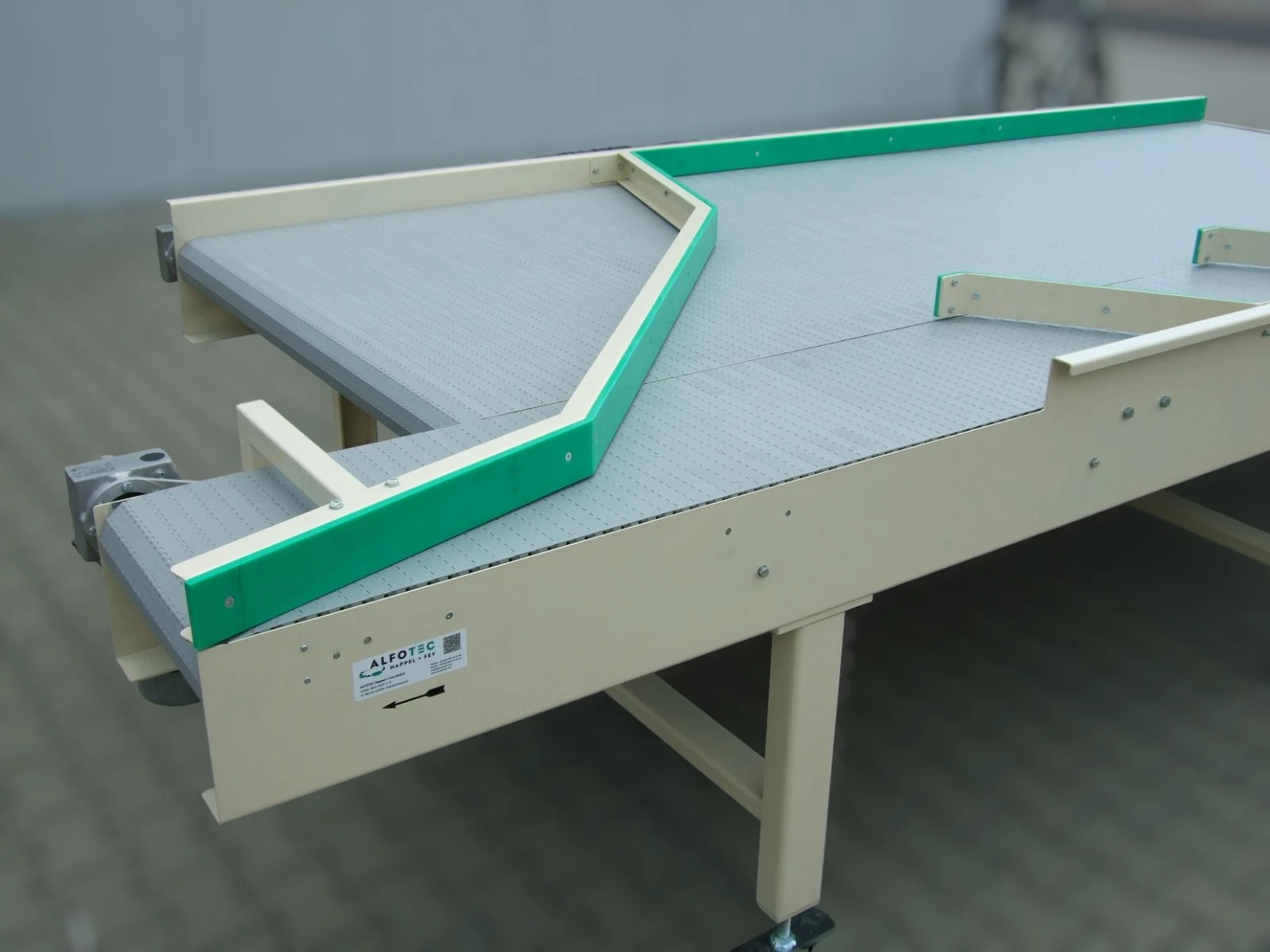

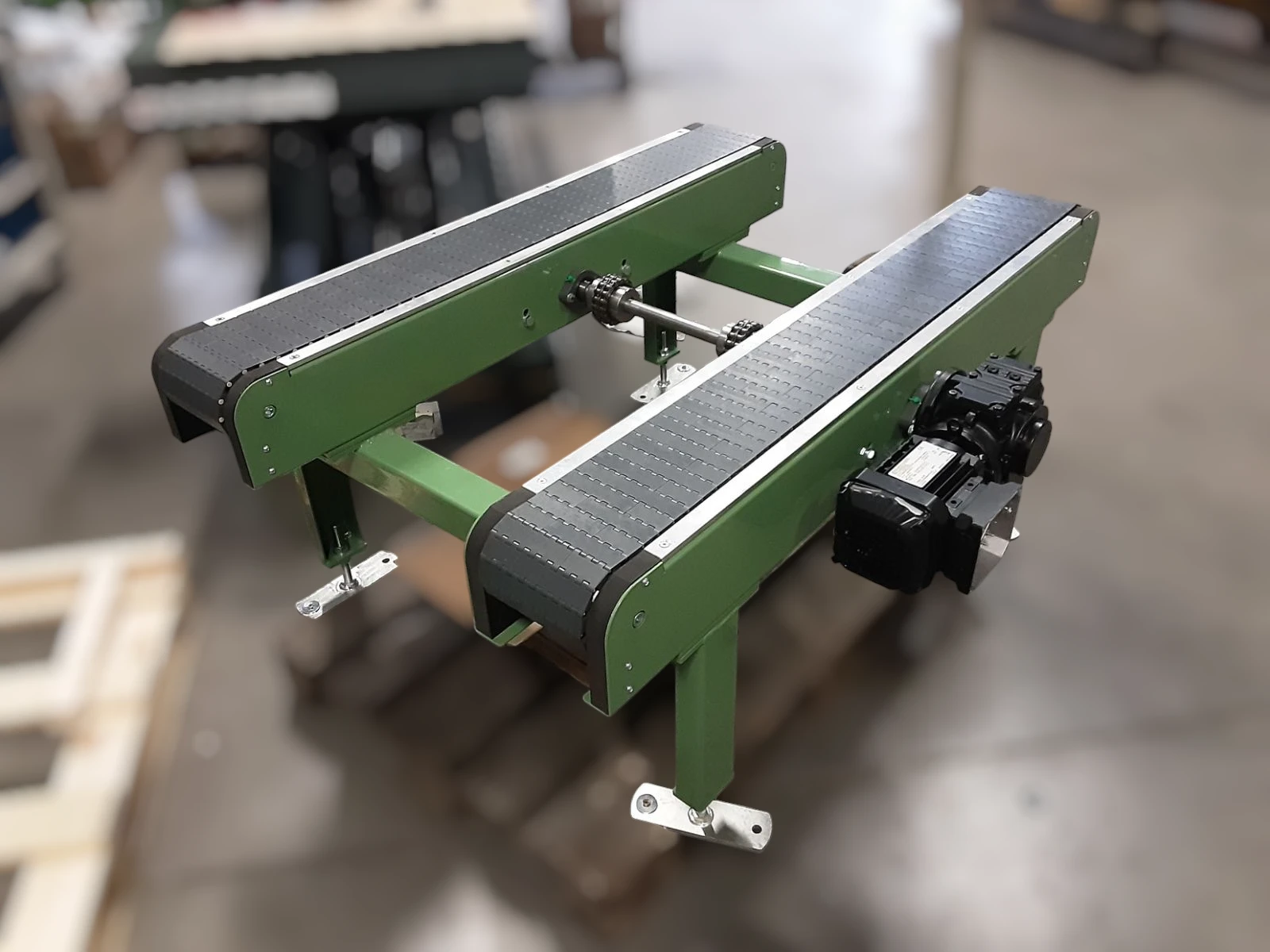

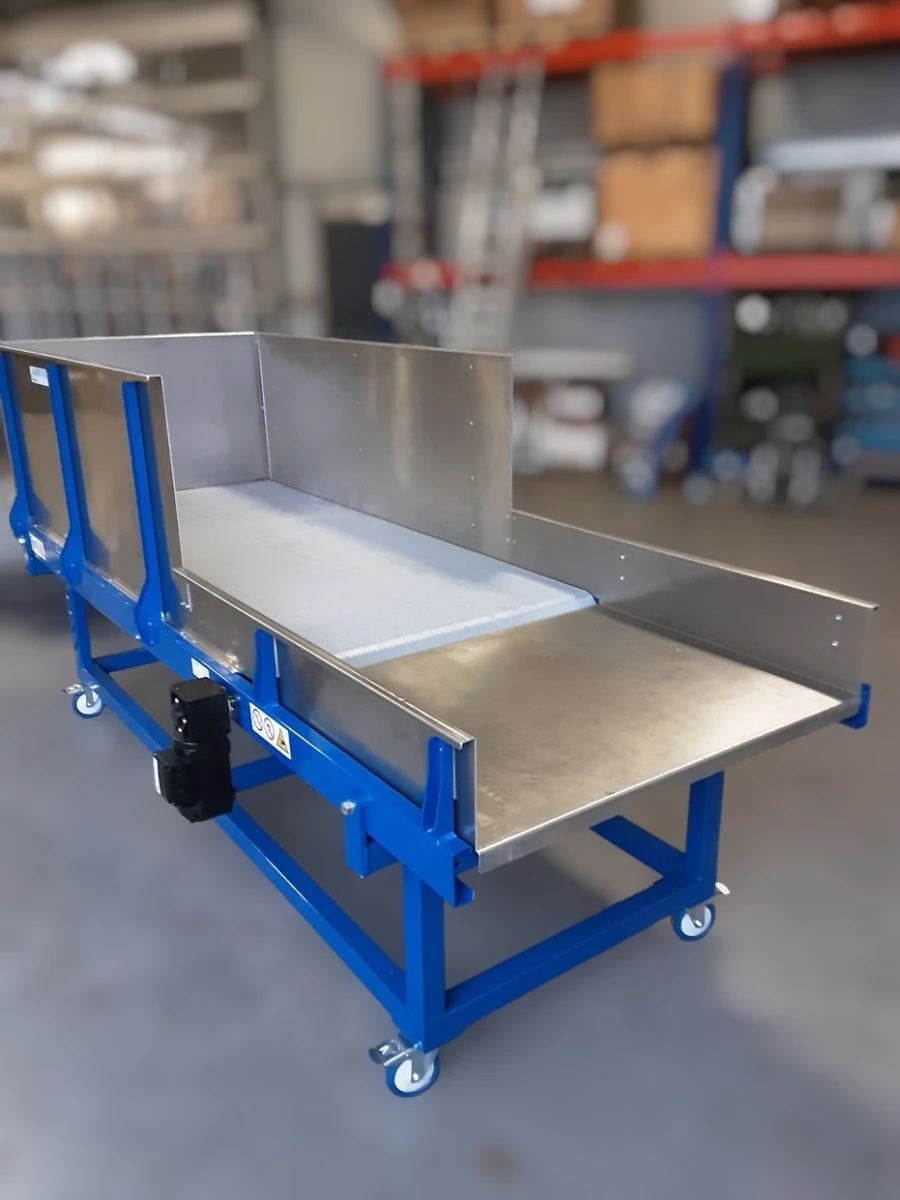

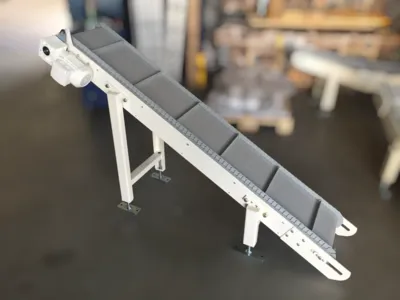

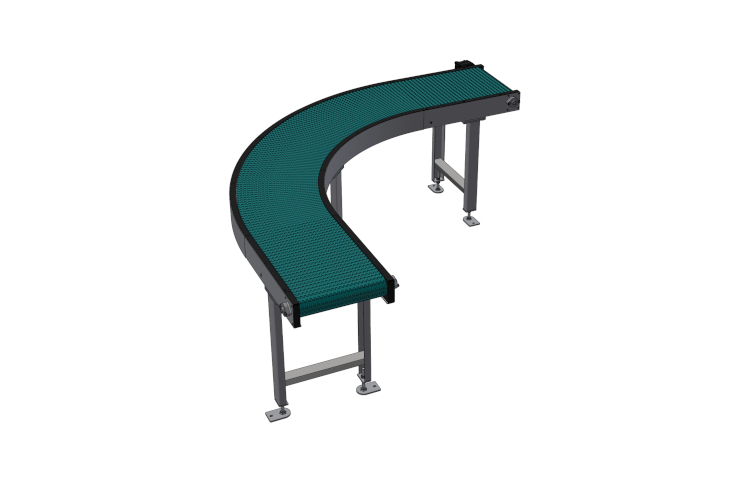

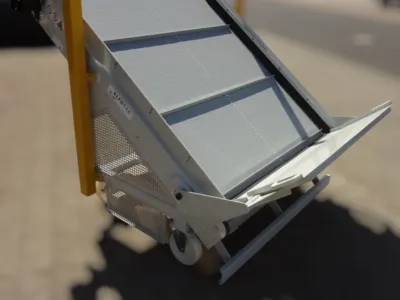

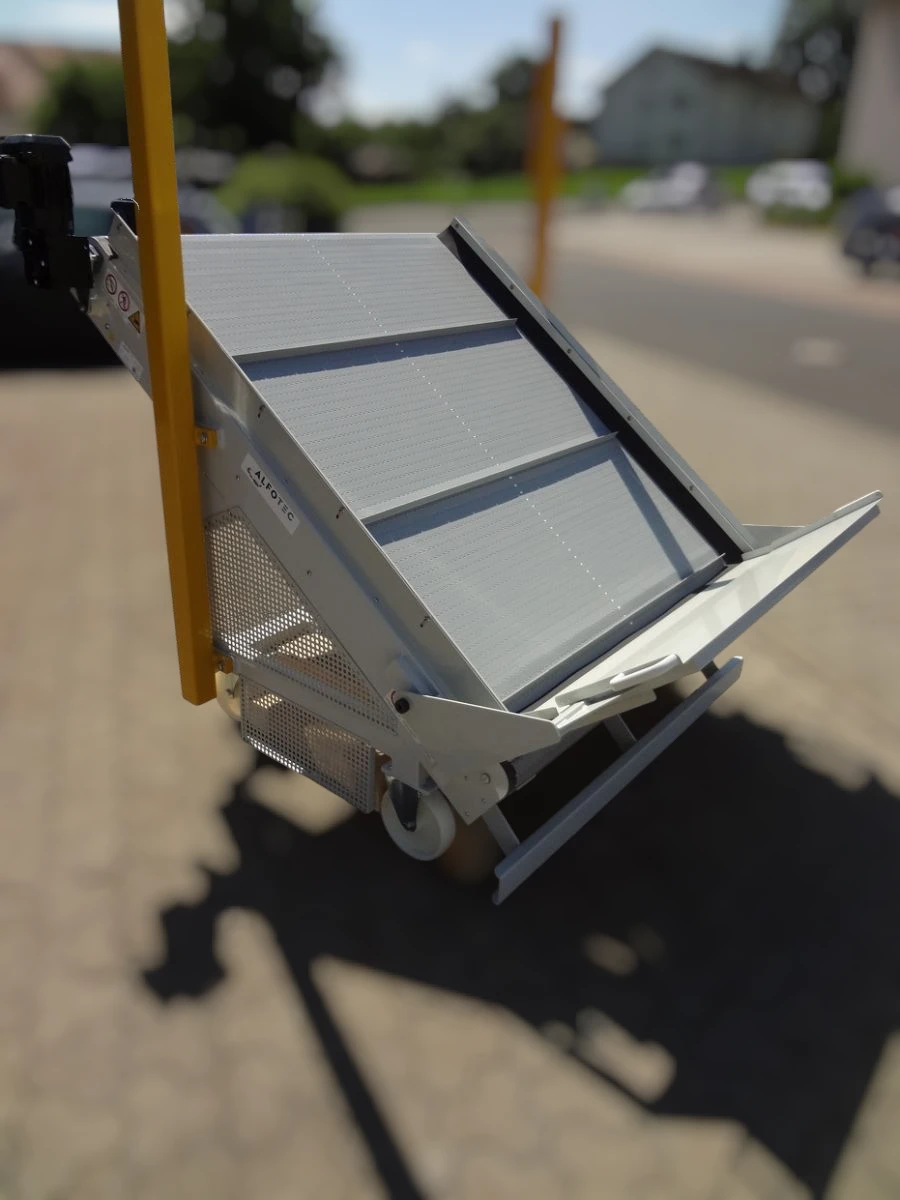

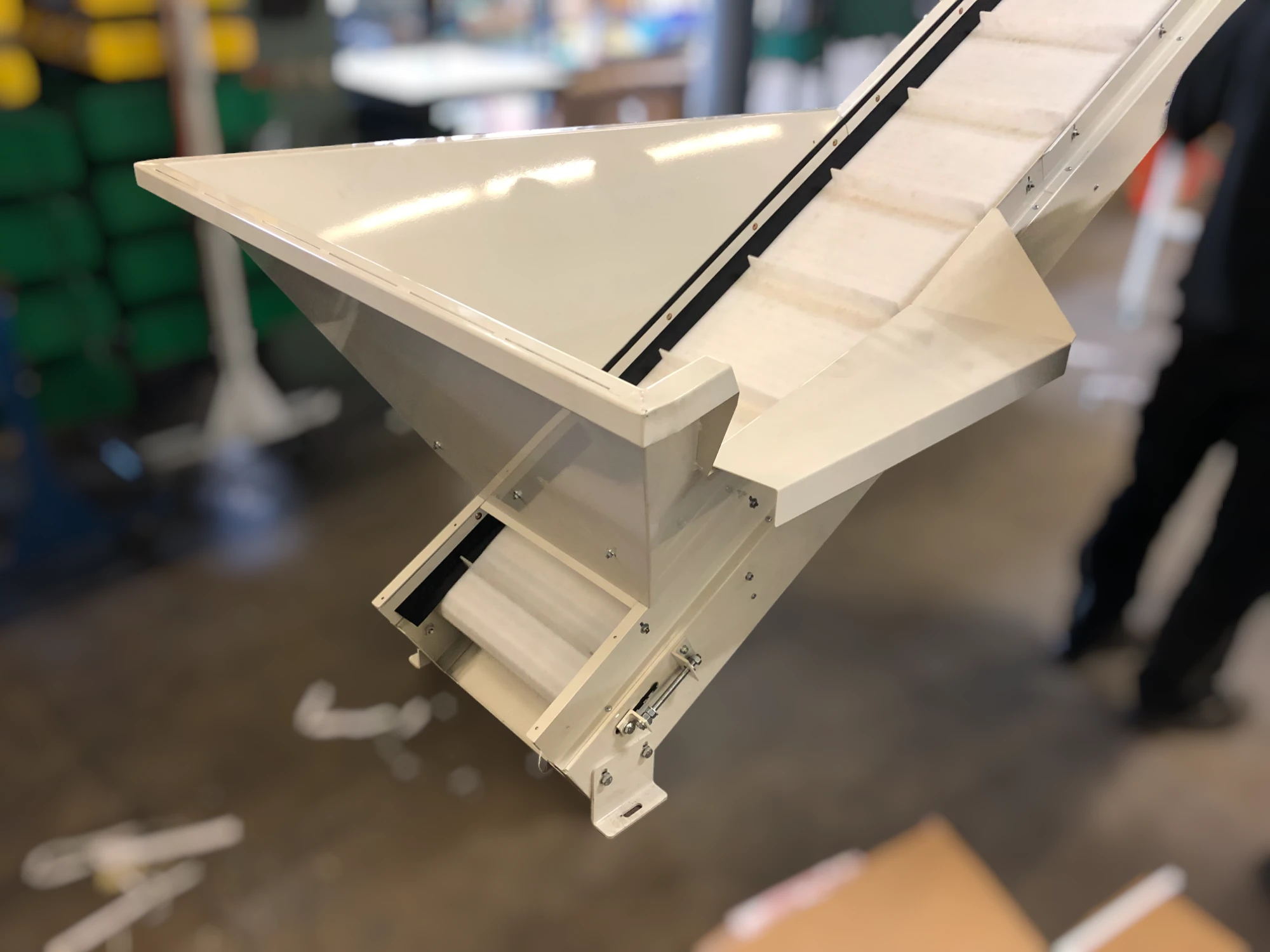

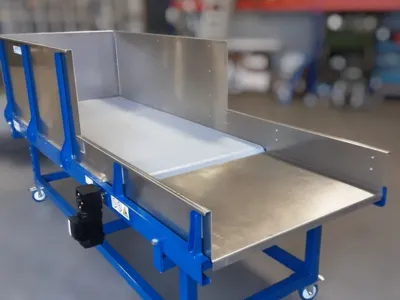

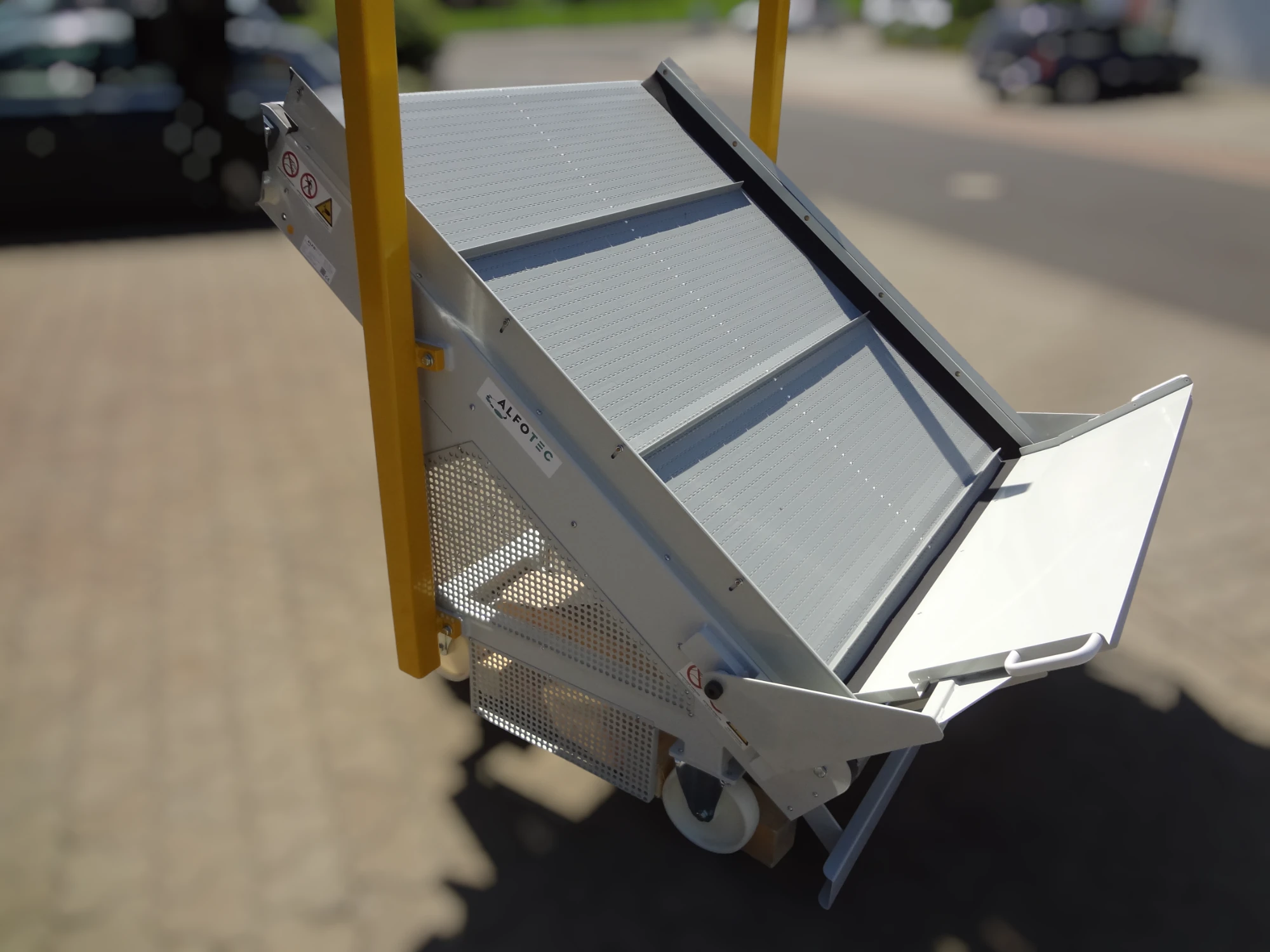

Gliederbandförderer

Gliederband-Förderer für den Einsatz von Stückgut wie Dosen, Kartonagen, Behältern, Kleinteilen, Nahrungsmitteln u.v.m.

Durch die seitliche Führung kann dieser Förderer in bestimmten Maßen seitliche Kräfte aufnehmen.

Einzelne Module können bei Defekt ausgetauscht werden.

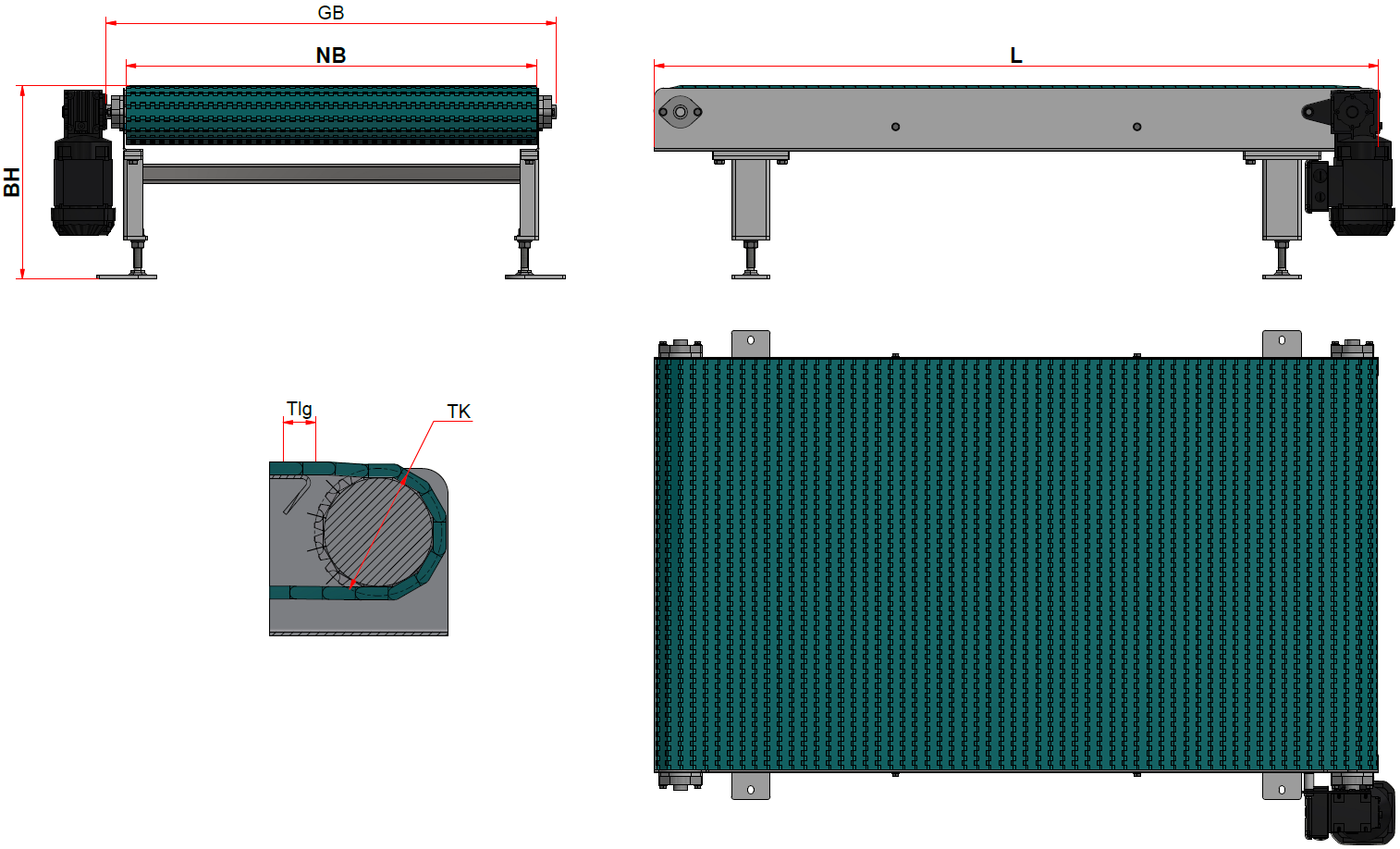

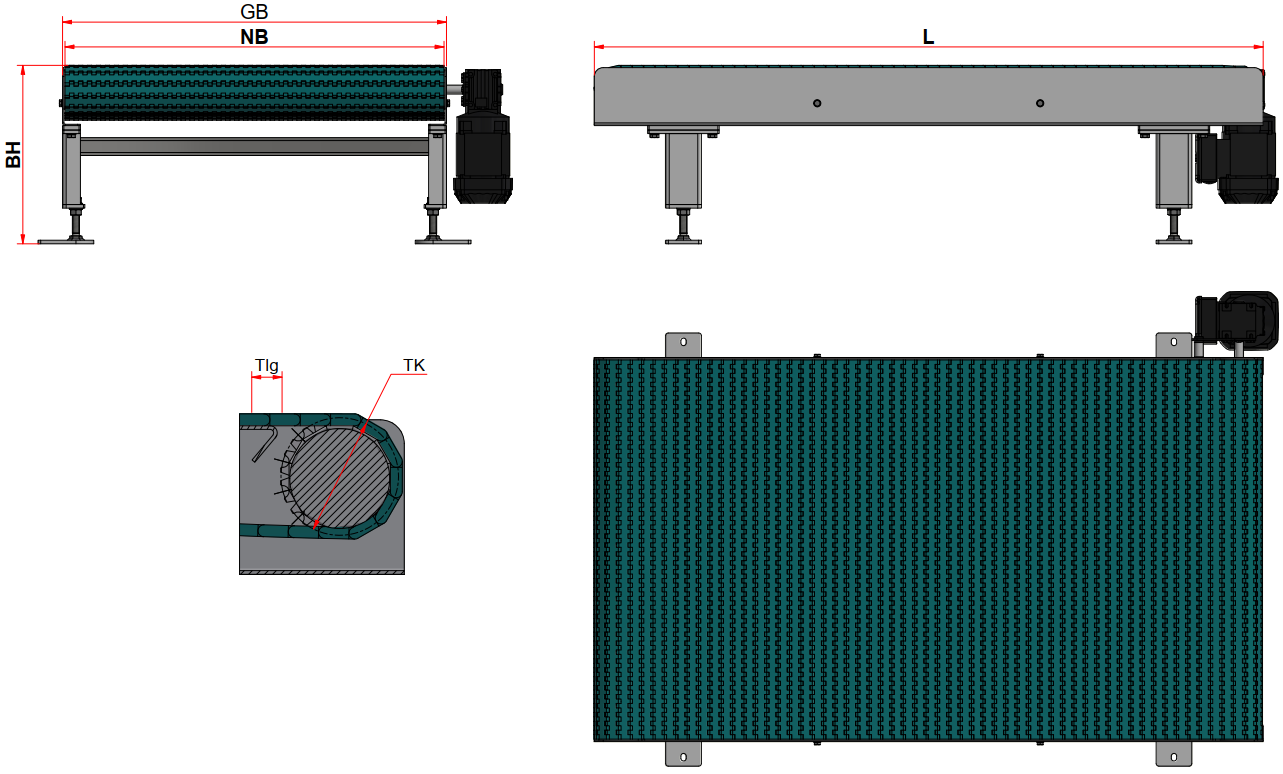

Technische Daten, Abmessungen und Konstruktion

Technische Daten für *) Standard- Gliederbandförderer. Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!

Serie     M25 M50
Modul-Teilung Tlg   25,4 50,8
Gesamtbelastung   pro Förderer 1.200 3.000
    pro Meter 300 500

Nutzbreite* NB min. 150 150
    max. 1.700 (6.000) 1.700 (6.000) (Sonderbau, gegen Aufpreis)
Länge* L min. 300 400
    max. 6.000 (18.000) 6.000 (18.000) Einteilig bis 6m, mehrteilig bis 18m
(sofern es die Belastung zulässt)
Bauhöhe BH min. bei Motorlage seitlich* 160 160
    min. bei Motorlage unterhalb* 360 360

Fördergeschwindigkeit   max. m/Min.

Seitenprofile     t= 3 t= 4
Blechabtragung     t= 2 t= 3

Umlenkdurchmesser TK Standard* 98,6 (12Z.) 133,4 (8Z.)
    min. 59,4 102,1
    max. 163 261,5
Polygoneffekt     1,7   bei Standard-Umlenkdurchmesser
Tragrollenrohr (unterdrum)     60x2 60x2 ab 12m/Min. mit PVC-Überzug

Mittenlagerung   ab Nutzbreite 1.200 1.200

*) Wir verwenden Standardwerte. Spezialanfertigungen sind auf Anfrage erhältlich.
**) Die Werte variieren je nach dem verwendeten Bandmaterial.

Maßeinheiten: Wenn nichts anderes angegeben ist, verwenden wir Millimeter (mm) für Längen, Kilogramm (kg) für Gewichte und Meter pro Minute (m/min.) für Geschwindigkeiten.

Optionale Erweiterungen

Je nach Anwendungsfall kann der Gliederbandförderer mit verschiedenen Optionen gefertigt werden.

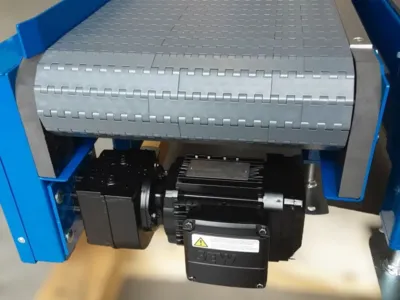

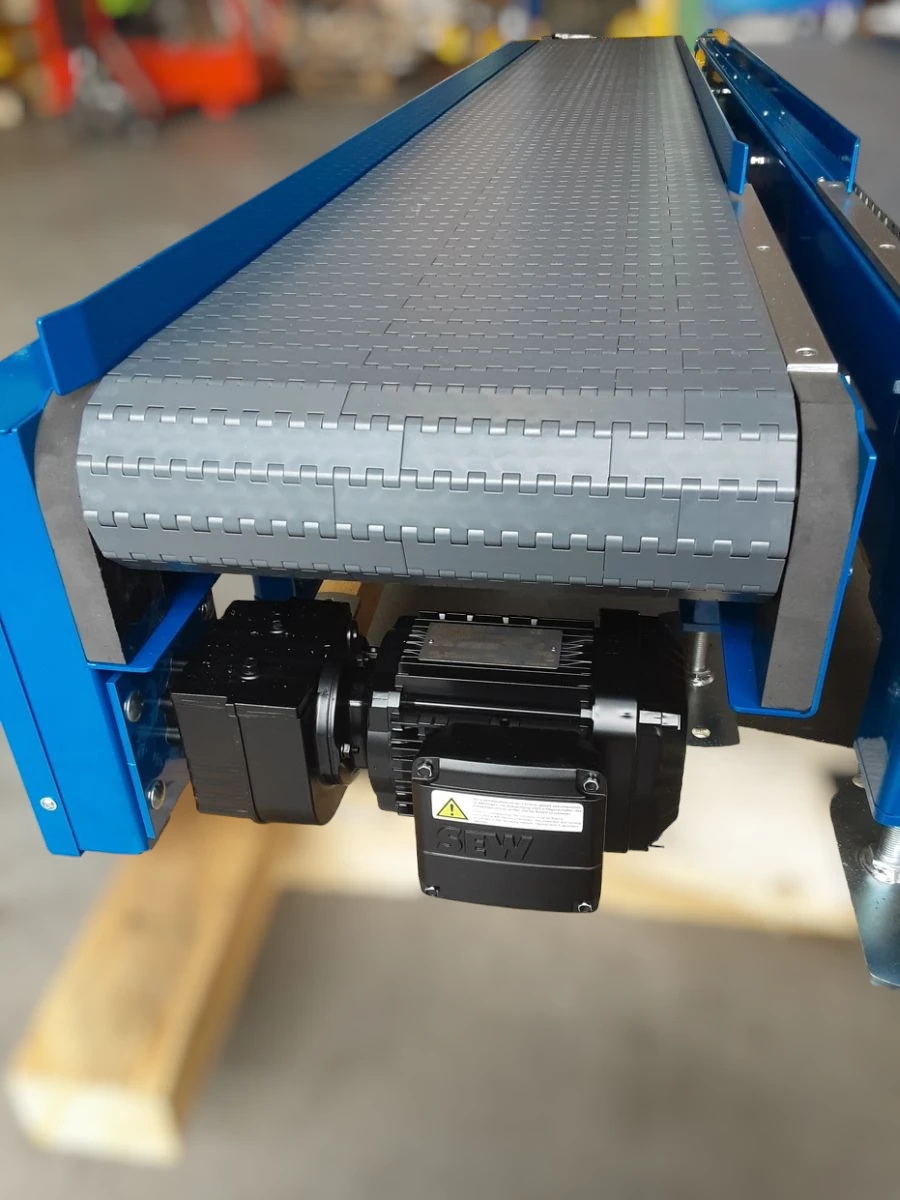

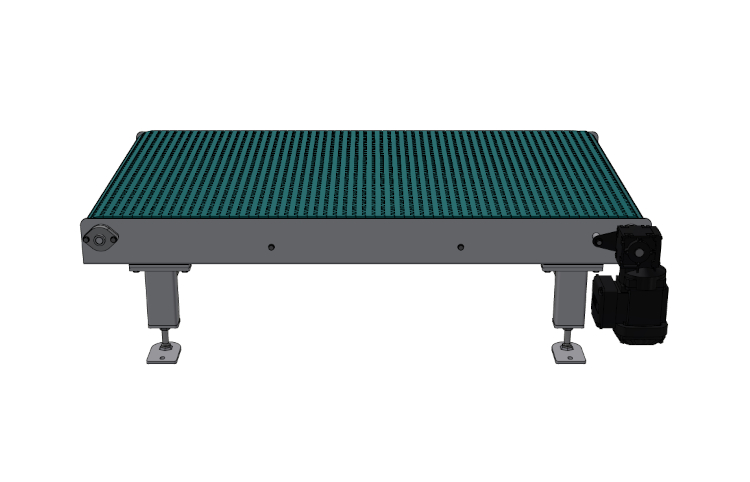

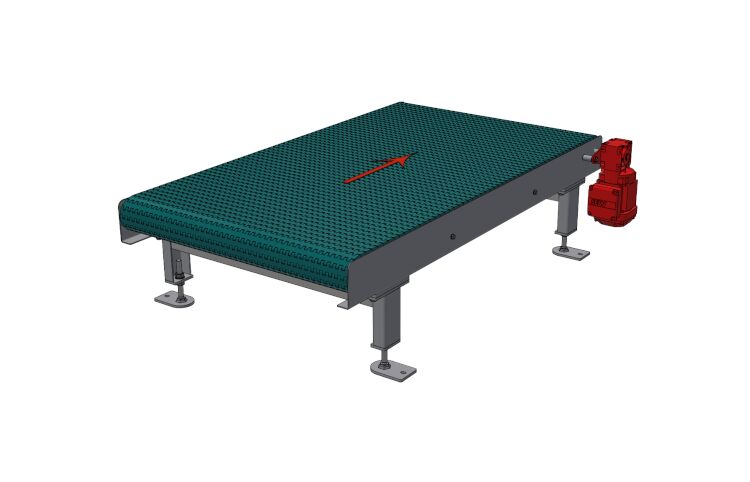

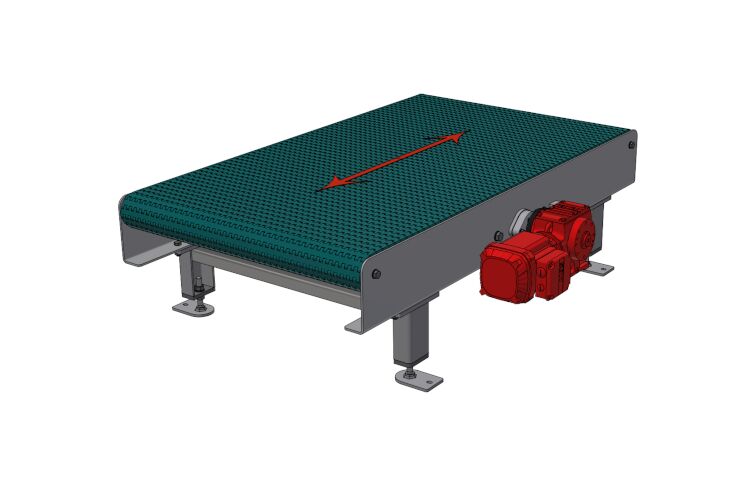

Motorlagen

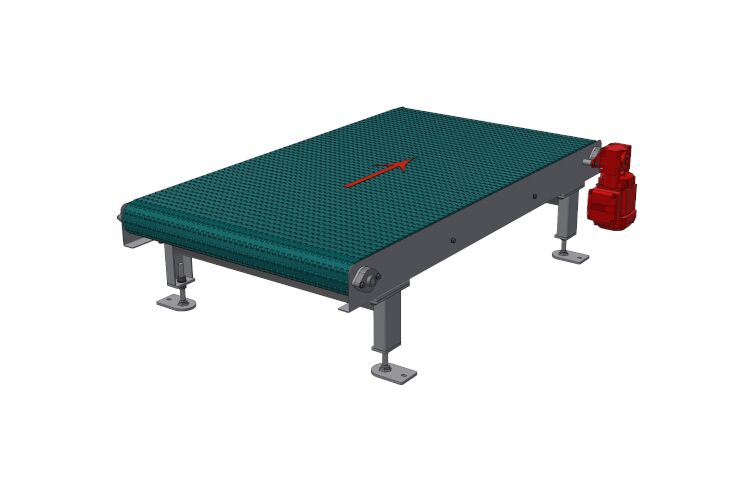

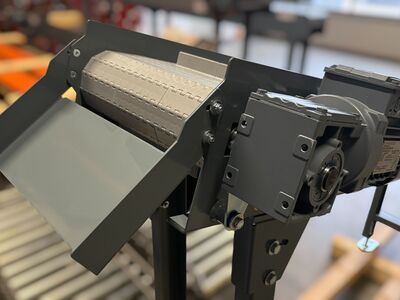

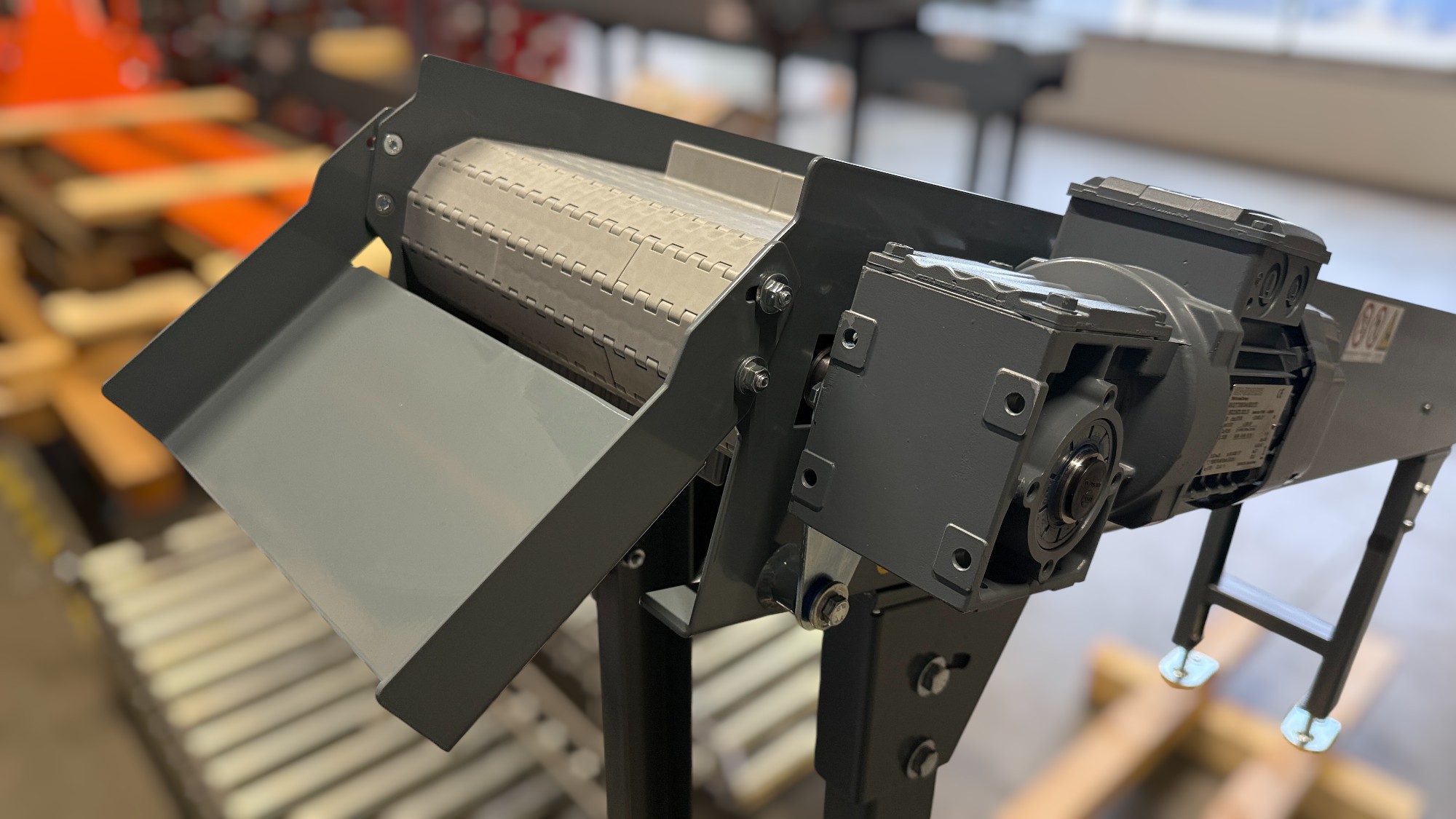

Die Lage des Antriebes ist Standard seitlich als Kopfantrieb angeordnet. Im Bedarfsfall kann der Motor auch unterhalb angeordnet werden. Die Antriebswelle wird dann mit Rollenketten angetrieben. Geräte mit reversibler Förderrichtung werden in der Regel mit einem mittig angeordneten Omega-Antrieb gebaut.

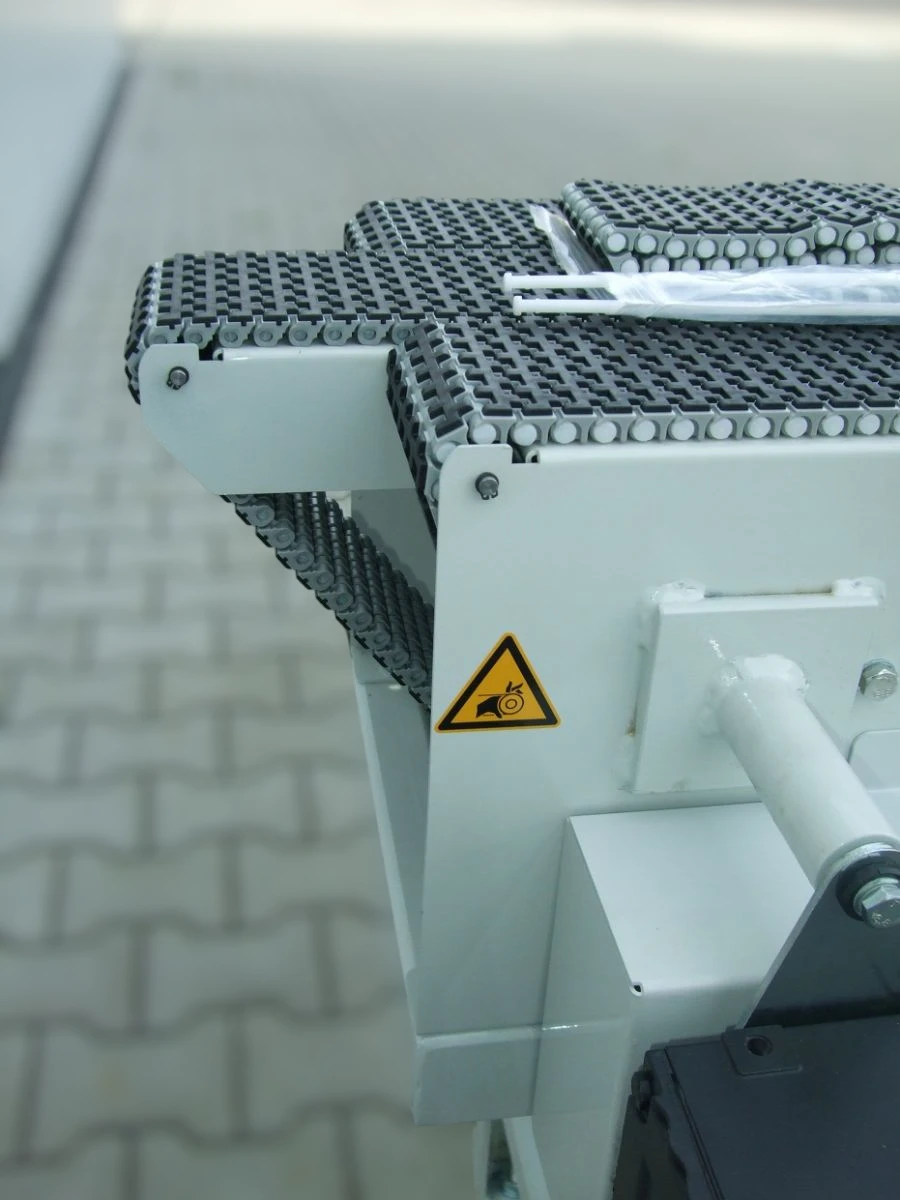

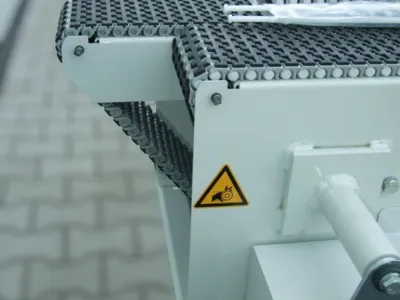

Gummi-Module

Gummi-Module können nach Wunsch und Teilung in Länge und Breite variiert oder vollflächig kombiniert werden.

Modullängen sind bei M25 100mm und bei M50 150mm

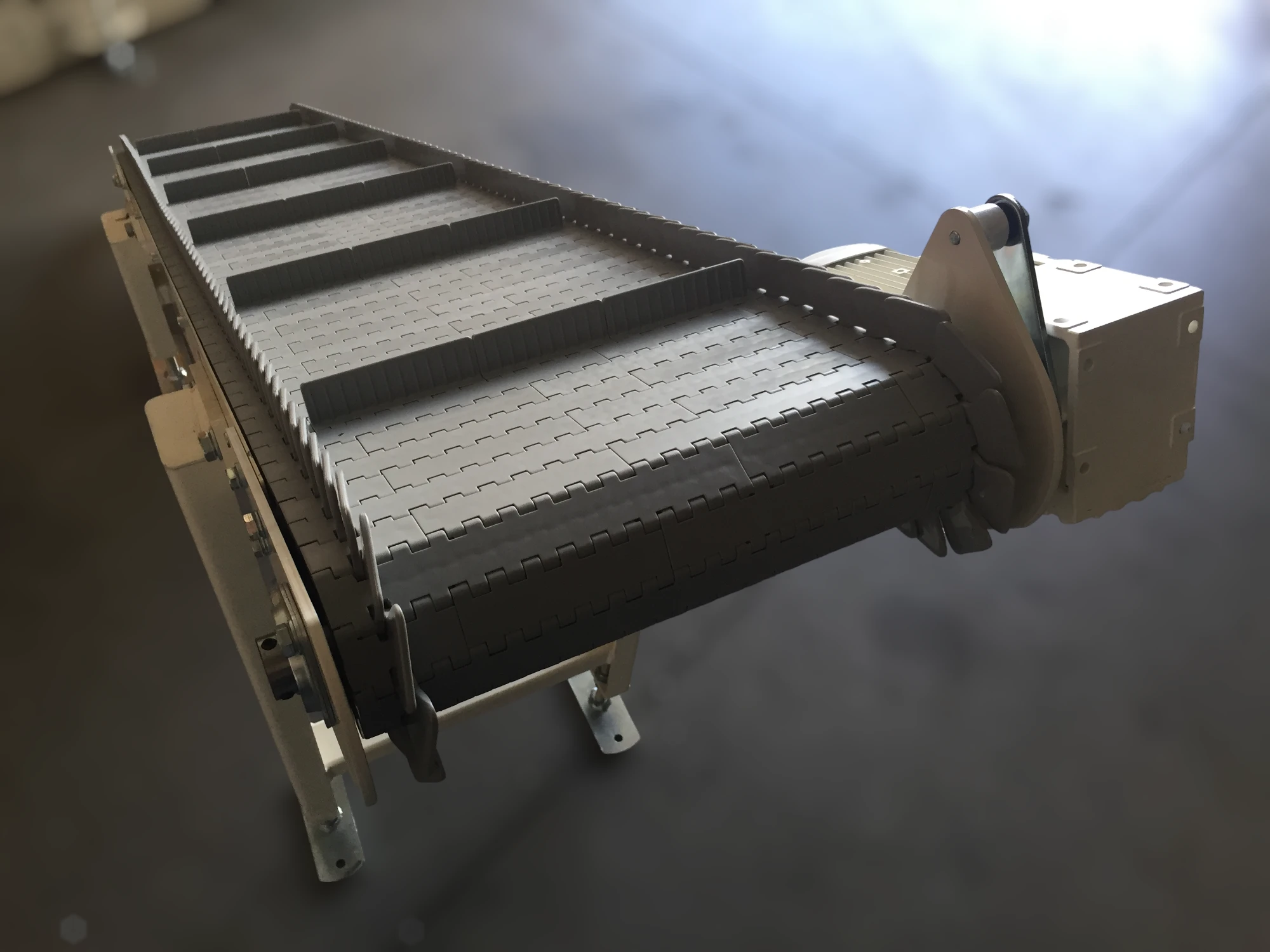

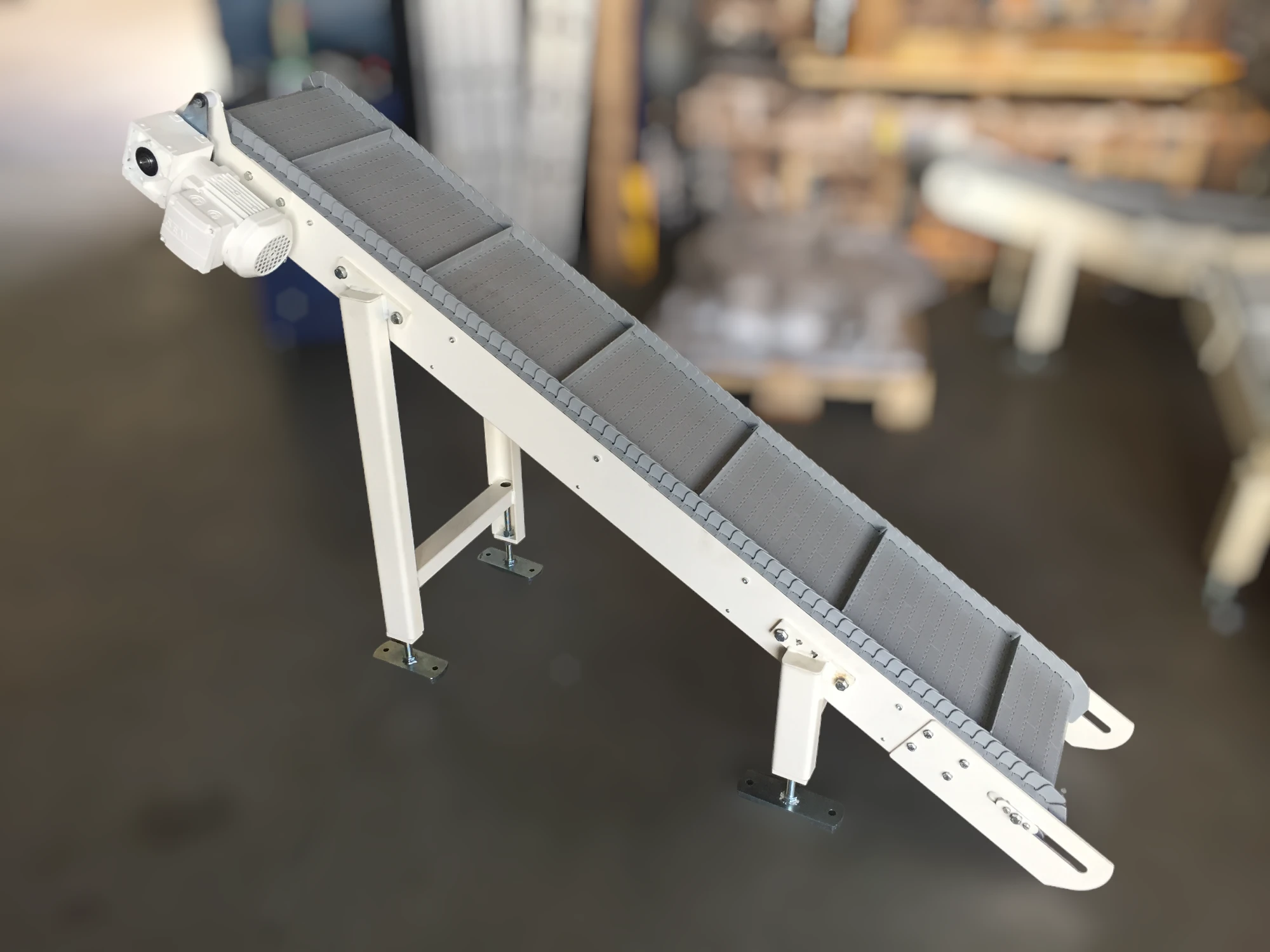

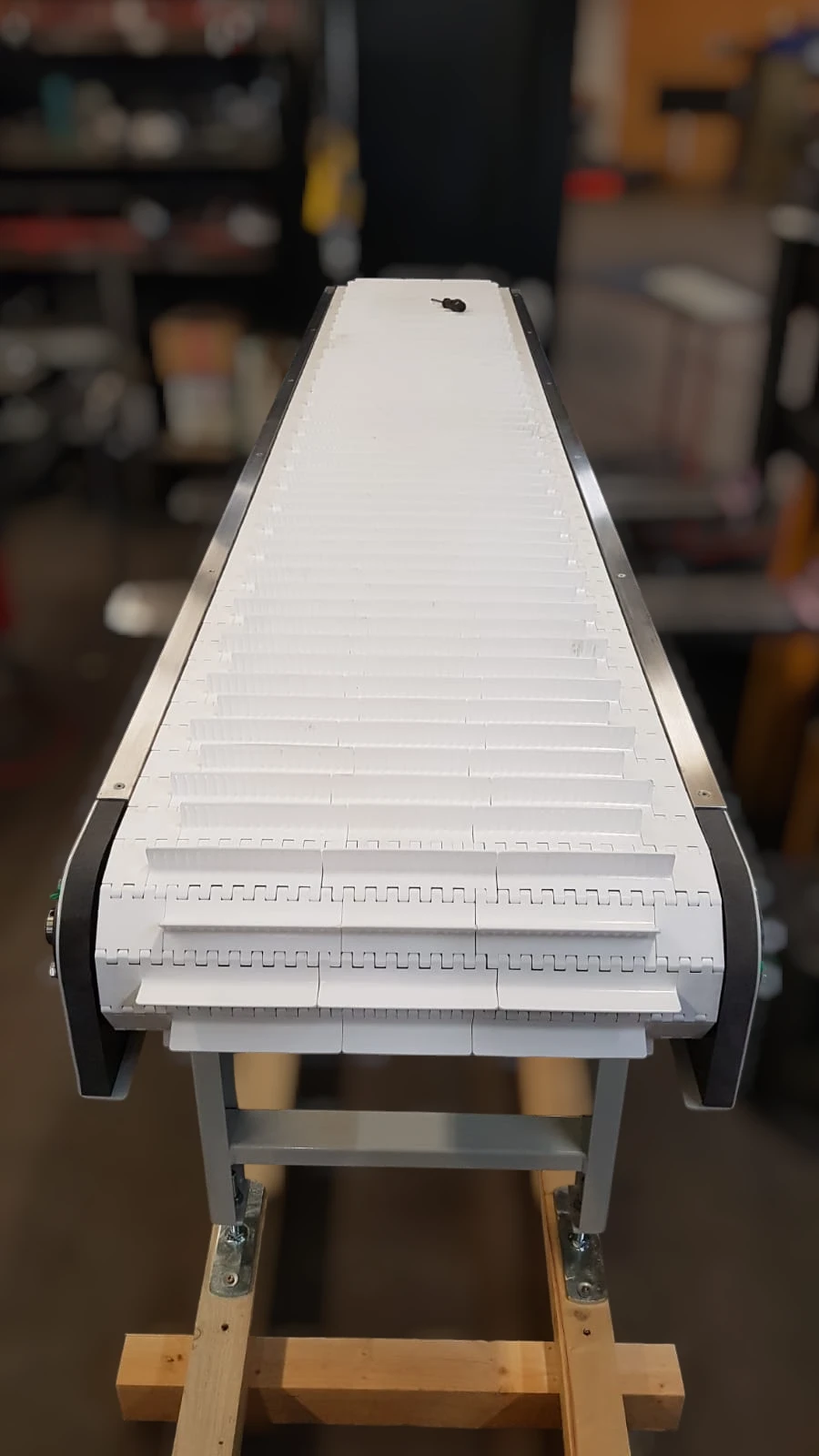

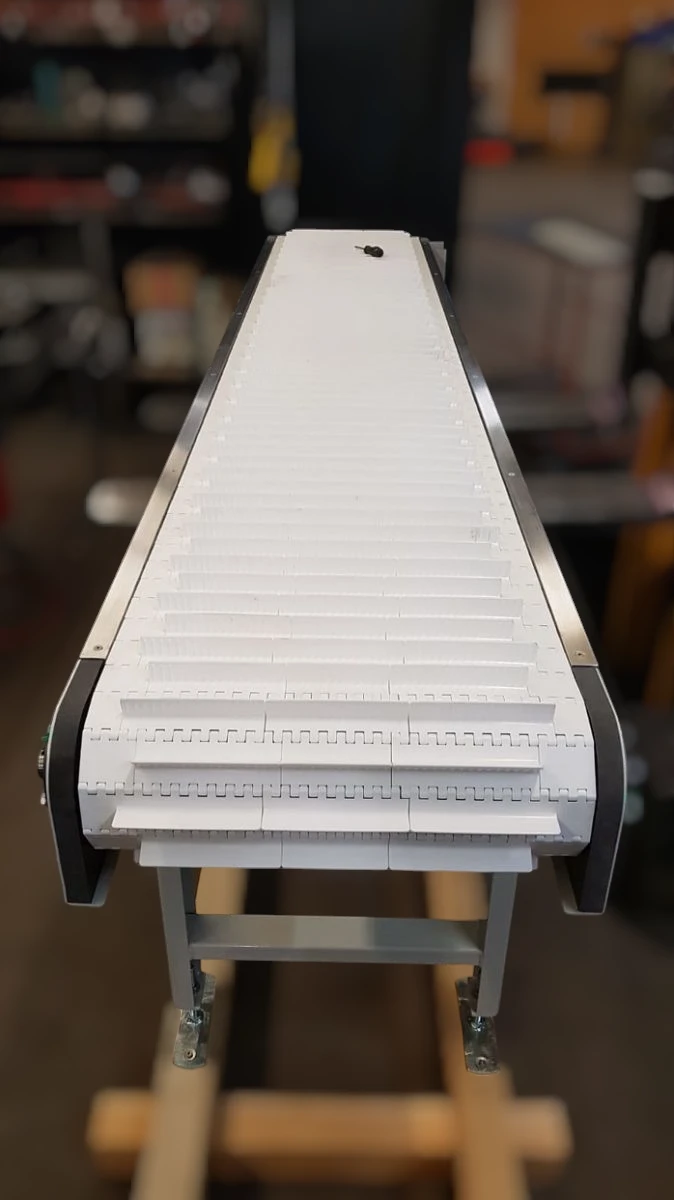

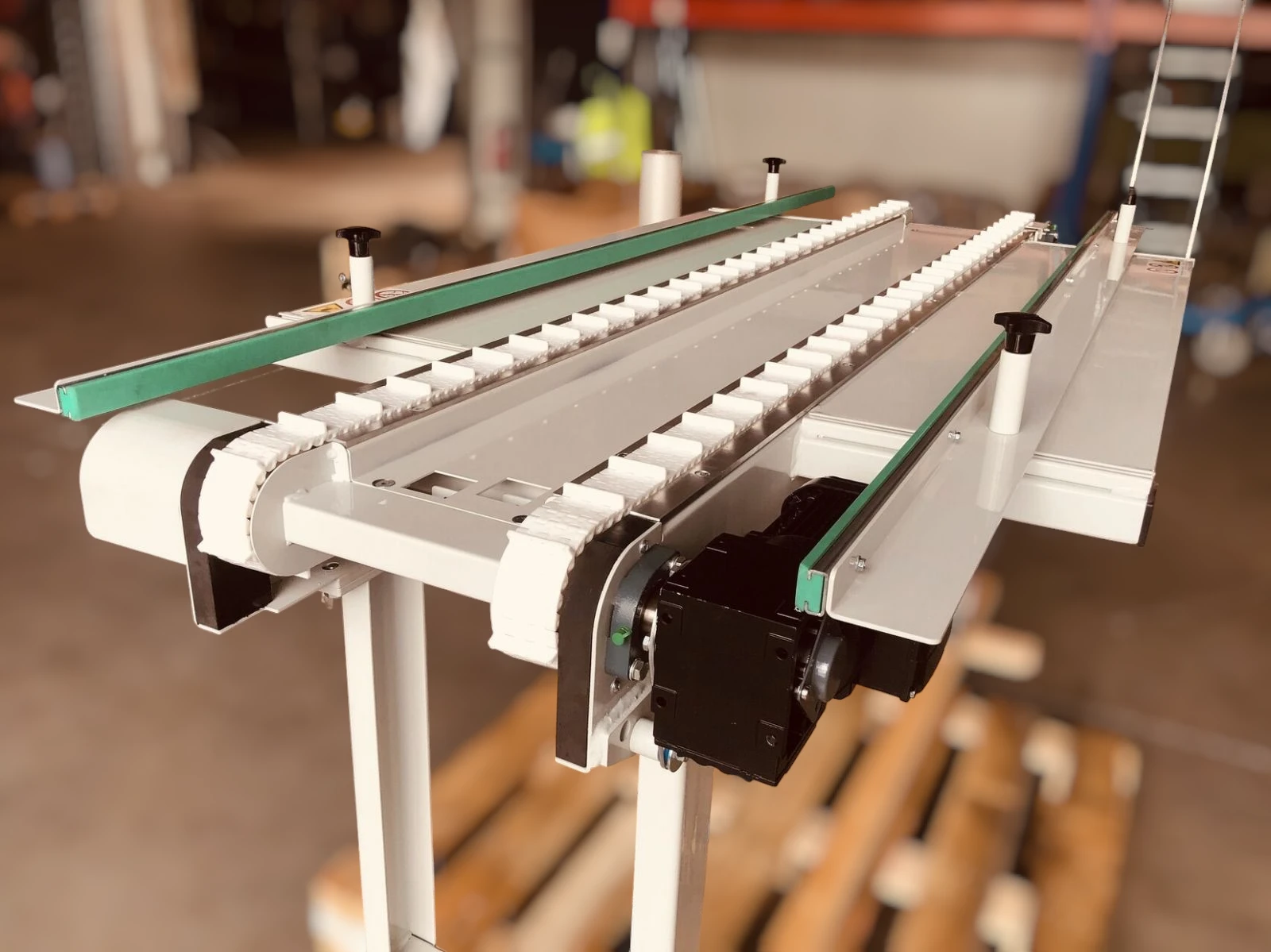

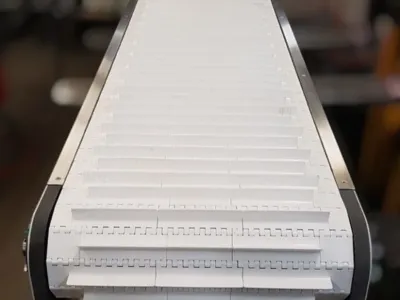

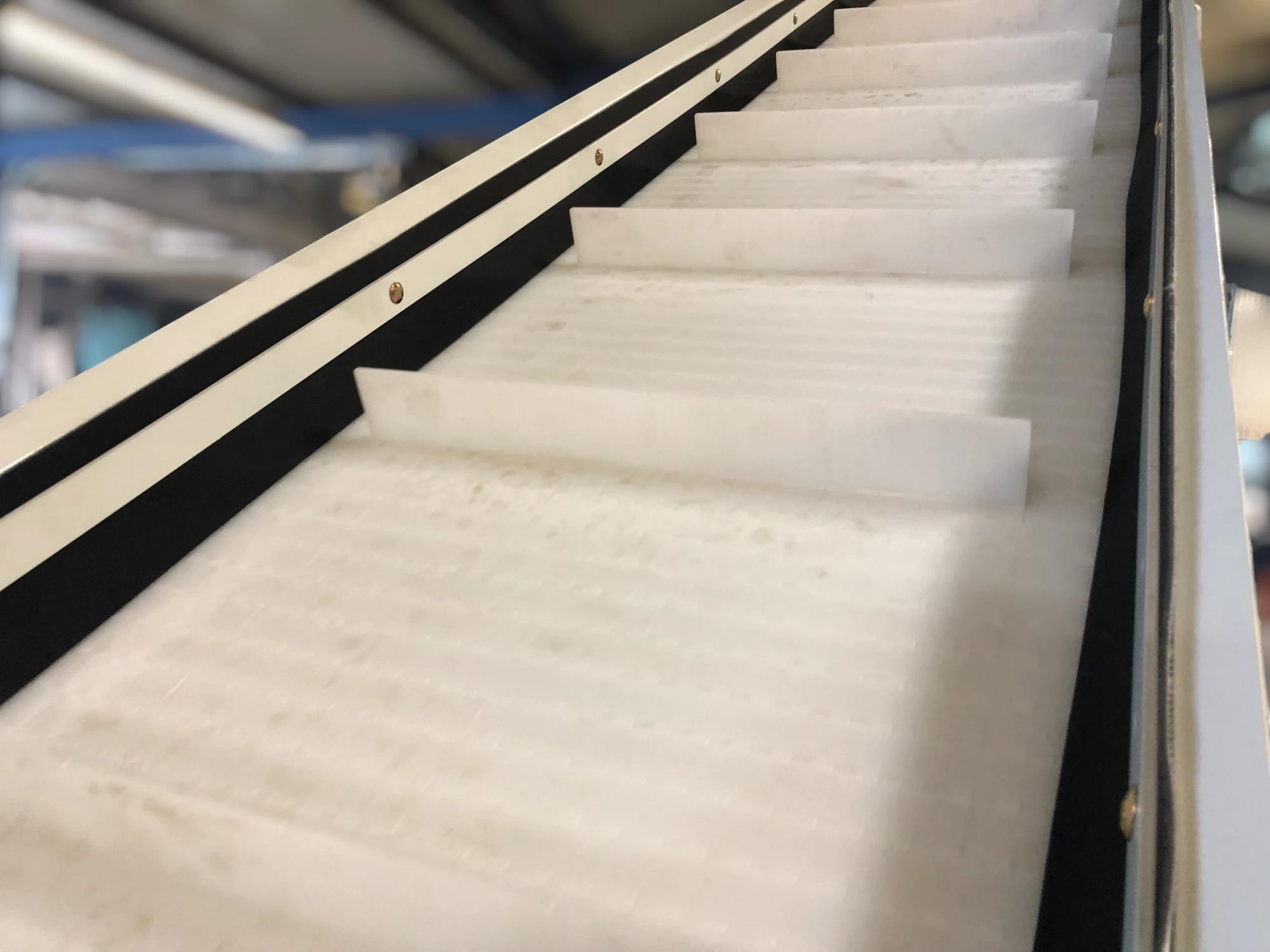

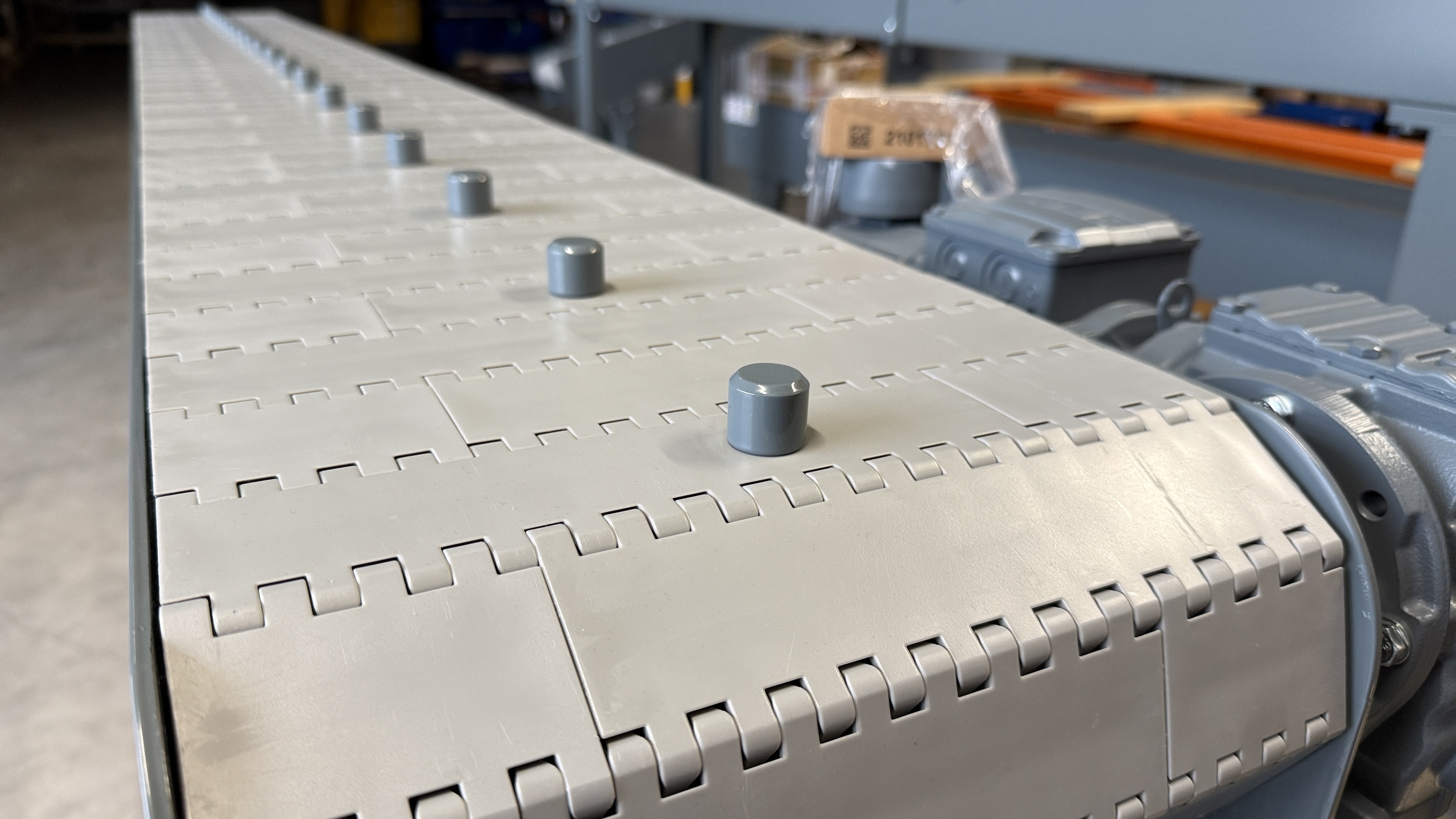

Mitnehmer

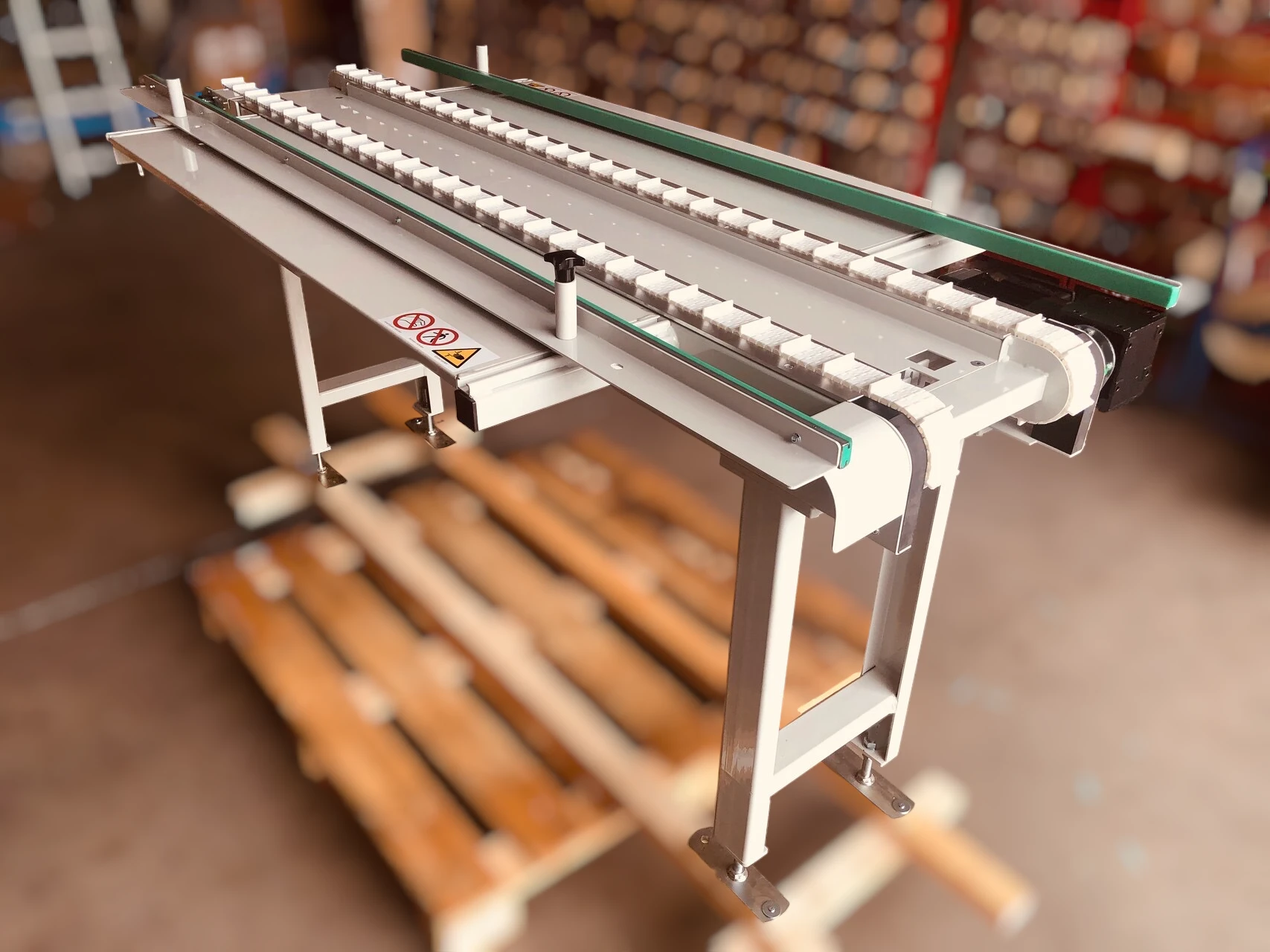

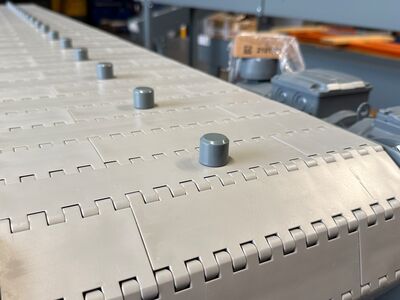

Mitnehmer-Module in verschiedenen Höhen quer auf dem Band.

Material Typ Modullänge Höhe
POM M25 100 mm 25 mm
      50 mm
      100 mm
  M50 150 mm 25 mm
      50 mm
      100 mm

Seitenplatten

Seitliche Schuppen-Platten in verschiedenen Höhen.

Typ Höhe
M25 25 mm
  50 mm

Niederhalter

Auf der Unterseite des Bandes herausragende T-Stücke, die das Band in einer Führung nach unten halten.

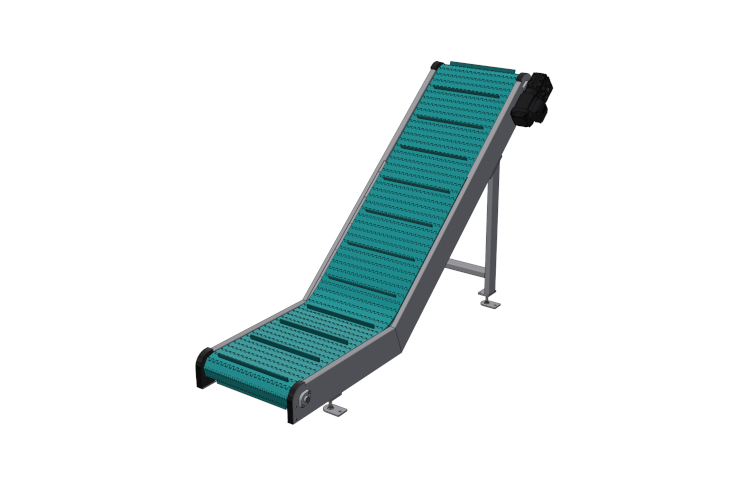

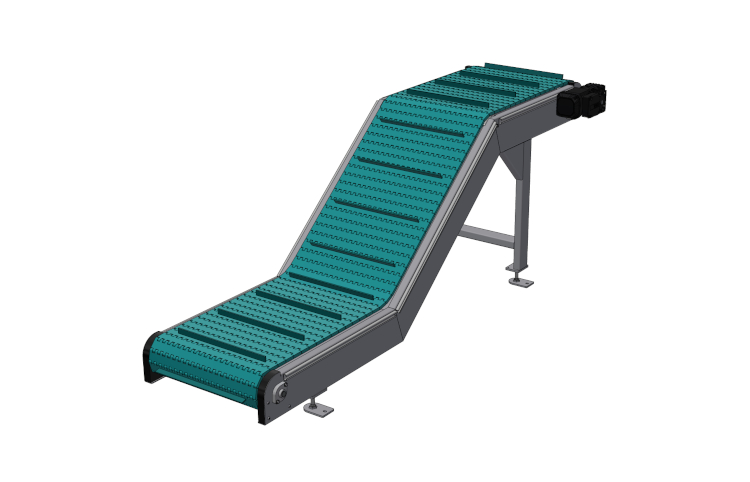

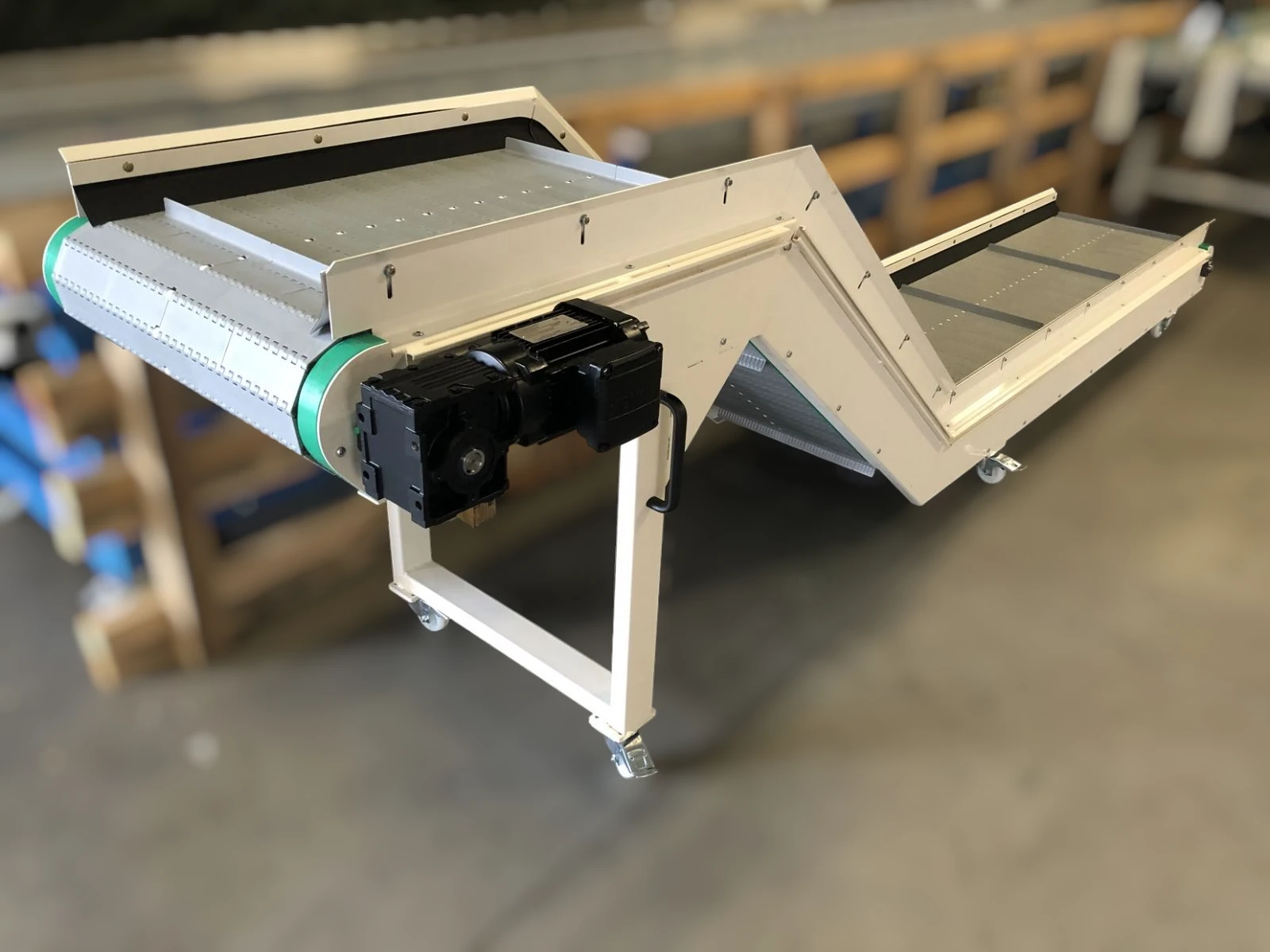

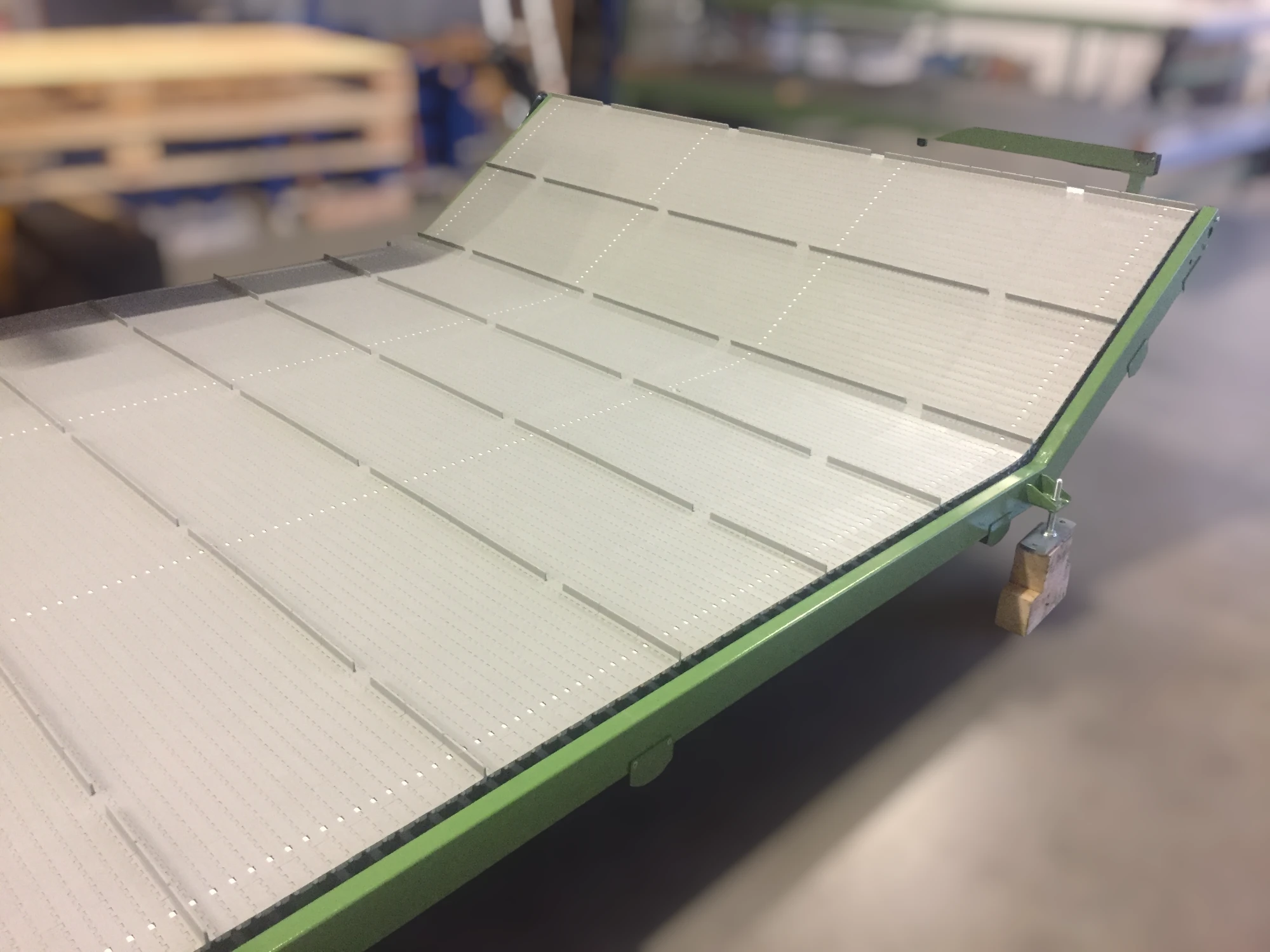

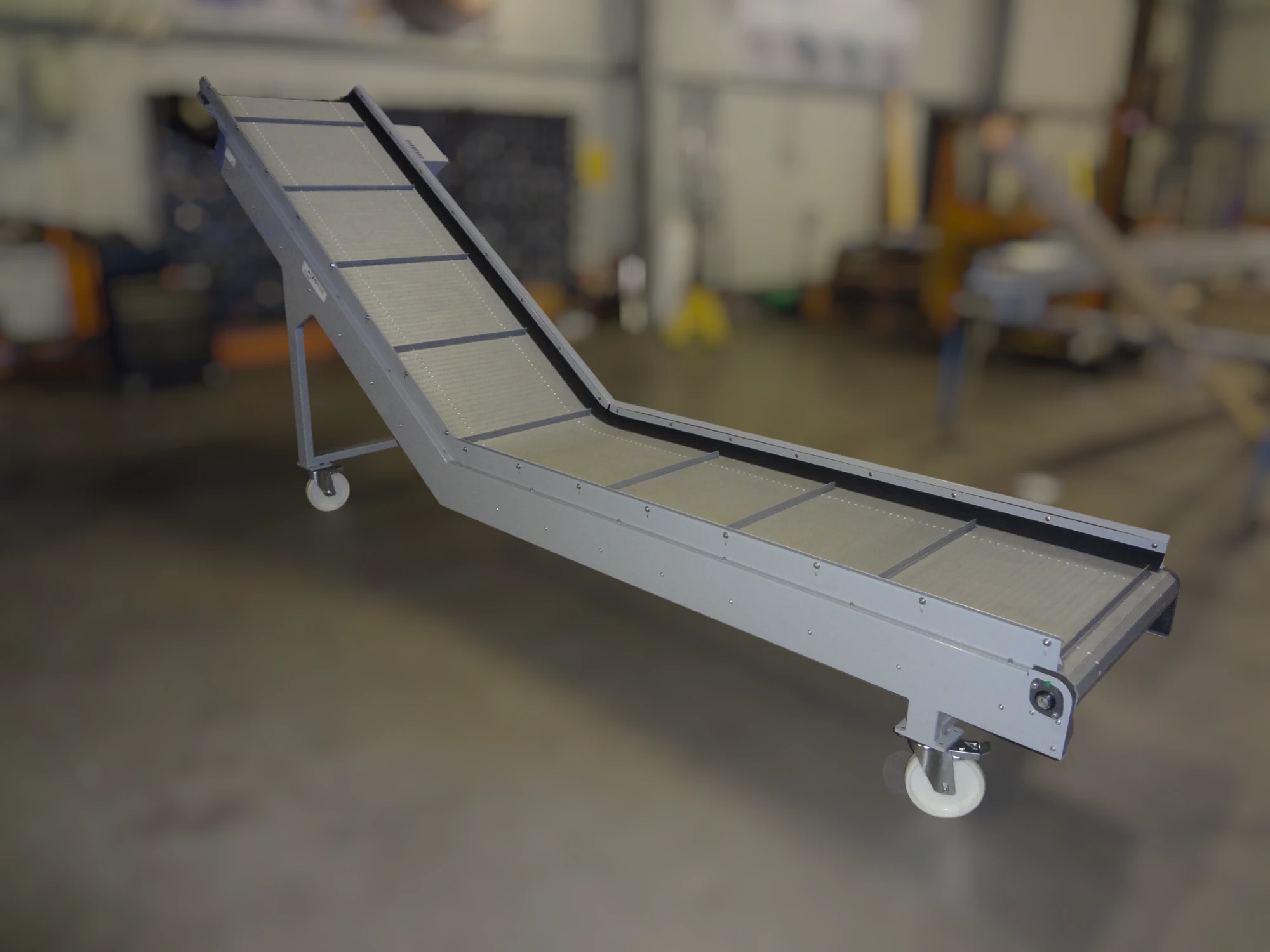

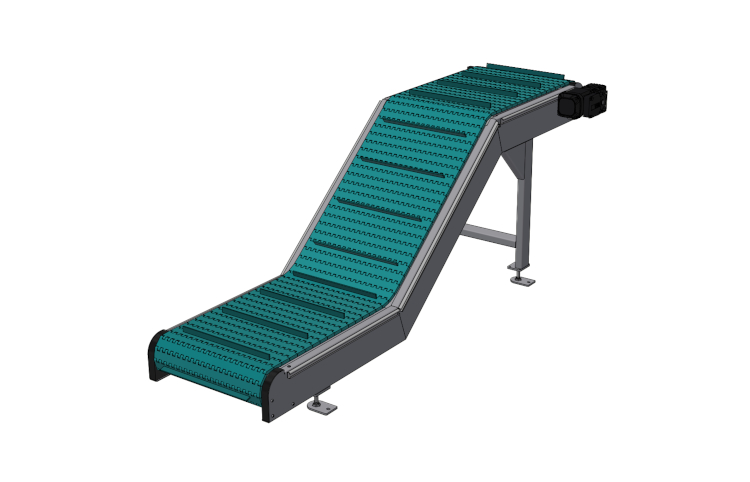

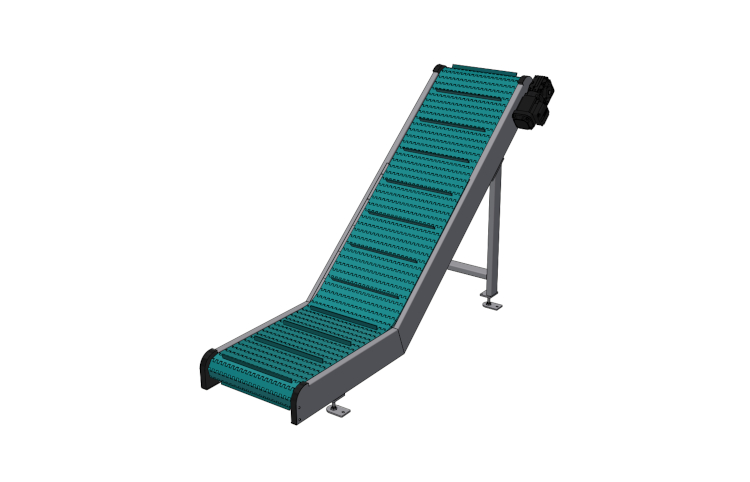

Bei L- und Z- Ausführungen von Bändern kommen Niederhalter ab bestimmten Nutzbreiten zum Einsatz.

Häufige Fragen und Hinweise

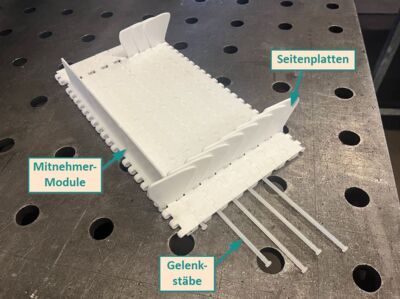

Seitenplatten Mitnehmermodule Gelenkstäbe

Seitenplatten und Mitnehmer-Module sind optionale Bestandteile eine Modulbandes.

Gelenkstäbe halten die einzelnen Modulreihen eines Gliederbandes zusammen. Durch das Herausziehen ist ein schneller Austausch einzelner Module möglich, z.B. bei einem Defekt oder zum Austausch gegen Gummimodule oder ähnlichem.


Können Gliederbandförderer seitliche Kräfte aufnehmen?

Ja, aufgrund der seitlichen Führung des Modulbandes können Gliederbandförderer seitliche Kräfte in bestimmtem Maße aufnehmen.

Kann man Module einzeln auswechseln?

Module eines Gliederbandes können durch das Herausziehen der beiden Gelenkstäbe unproblematisch ausgetauscht werden.

Gelenkstab Gliederband


1. Zusammenführen der Bandabschnitte


2. Stab einsetzen


3. Leicht einschlagen

Der Stick-Slip Effekt bei Gliederbandförderern

Der Slip-Tick-Effekt bei Gliederbandförderer entsteht, wenn die Haftreibung grösser ist als die Gleitreibung. Bei Förderern ist das insbesondere der Fall, wenn schwere Produkte sehr langsam gefördert werden.

Bei Modulbändern wird der Effekt verstärkt, da diese in sich einen großen Toleranzbereich haben, d.h. das Band bleibt evtl. bei plötzlicher Belastung stehen, da die Toleranzen in den Gelenken herausgezogen werden, bevor das Band durch den Antrieb wieder gezogen wird.

Durch das plötzlich Anziehen wird das Produkt und Band kurz etwas schneller und bleibt dann wieder stehen. Dieser Effekt bleibt dann solange bis diese Schwingung abgebaut ist.

Zur Vermeidung hilft auf jeden Fall eine Vorspannung auf dem Band, so dass der Toleranzbereich verkleinert wird sowie die richtige Reibpaarung zwischen Band und Auflage.
