Scharnierbandförderer
Scharnierbandförderer (SBF) von AHF fördern Stückgut auf einer geschlossenen Scharnierbandkette — gelenkig verbundene Platten laufen formschlüssig im Korpus. Wir projektieren die passende Kette aus Kunststoff, Stahl oder Edelstahl, gerade oder kurvengängig, und stimmen Antrieb, Nutzbreite sowie Zubehör auf Fördergut und Layout ab.
- Fördergut: formstabile Stückgüter — Zuführung, Pufferung und Verkettung zwischen Maschinen, Prüf- und Montagestationen
- Bandtypen: Typcodes S/K/C — Nutzbreiten u. a. 63,5 bis 304,8 mm gerade, Kurvenketten bis 190 mm (Tabelle unter Technische Daten)
- Robust: geschlossene Scharnierplatten statt flexibler Gurt — für belastbare Anwendungen und kantige Güter, wenn die Auslegung passt
- Optionen: Gewinde in Scharnierplatten für Mitnehmer, Aufnahmen und Sonderaufbauten — direkt auf dem Band
- Service: projektbezogene Auslegung, technische Zeichnungen und CAD auf Anfrage
Scharnierband-Typen, Tabellen und Kennwerte finden Sie weiter unten unter Technische Daten; für ein Angebot oder eine CAD-Zeichnung nutzen Sie die Schaltflächen rechts oder das Kontaktformular.
Scharnierband-Typen
-

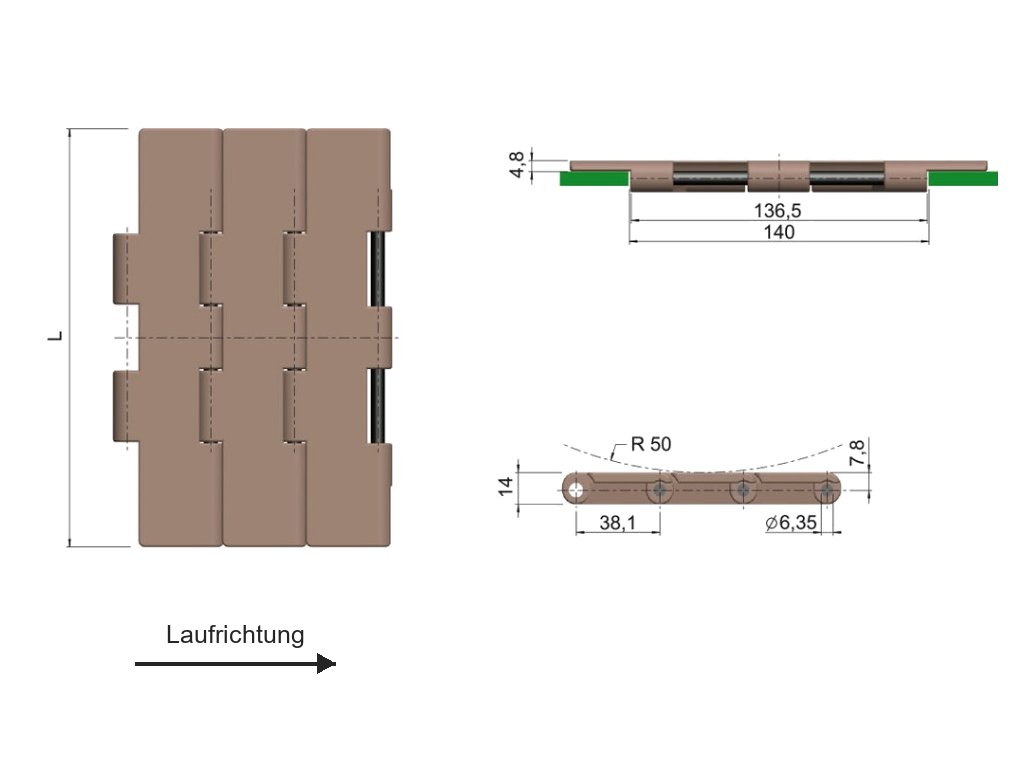

Kunststoff-Scharnierband 821 -

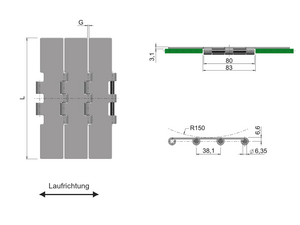

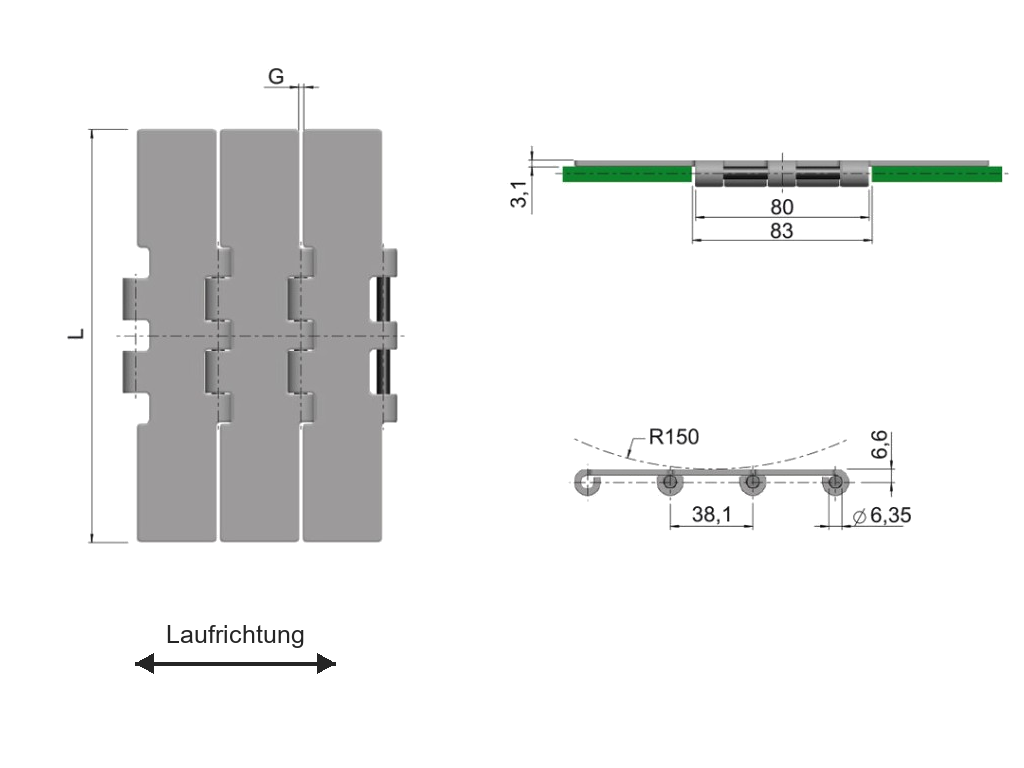

Edelstahl-Scharnierband 802
AHF Fördertechnik
Unter dem Dorf 1-3
DE 36110 Schlitz / Hartershausen
Bandtypen — Material und Nutzbreite
Scharnierbandketten nach Typcode: S = Stahl, K = Kunststoff, Suffix C = Kurvenband. Die Nutzbreite ist die Bandbreite der Kette.
| Typ | Material | Bauart | Nutzbreite |
|---|---|---|---|
| S63 | Stahl | gerade | 63,5 mm |
| K190 | Kunststoff | gerade | 190,5 mm |
| S190 | Stahl | gerade | 190,5 mm |
| K254 | Kunststoff | gerade | 254 mm |
| S254 | Stahl | gerade | 254 mm |
| K304 | Kunststoff | gerade | 304,8 mm |
| S304 | Stahl | gerade | 304,8 mm |
| S82C | Stahl | Kurve | 83 mm |
| S114C | Stahl | Kurve | 114 mm |
| S190C | Stahl | Kurve | 190 mm |
Nutzbreiten laut Standard-Katalog; Einbau, Länge und Zubehör werden projektbezogen ausgelegt.
Beispielbilder
-
Scharnierbandförderer — Gesamtansicht mit Antrieb -
Scharnierbandförderer — Antrieb und Bandumlauf -
Scharnierbandförderer — Scharnierbandkante und Gleitbahn -
Scharnierbandförderer — Kunststoff-Scharnierband im Lauf
Optionale Erweiterungen
Optional lassen sich Scharnierbandförderer mit Erweiterungen ausstatten — abgestimmt auf Mitnehmer, Aufnahmen und Sonderaufbauten in Ihrer Anlage.
Gewinde in der Scharnierplatte
In den Platten des Scharnierbandes können Gewinde eingearbeitet werden. Darüber lassen sich Mitnehmer, Aufnahmen, Bleche und kundenspezifische Sonderaufbauten direkt auf dem Band anschrauben — ohne separate Trägerkonstruktion.
-
Technische Zeichnung — Gewinde in der Scharnierplatte
