Scharnierbandförderer
Scharnierbandförderer (SBF) mit geschlossenem Scharnierband — Produktseite wird aufgebaut.
Scharnierband-Typen
-

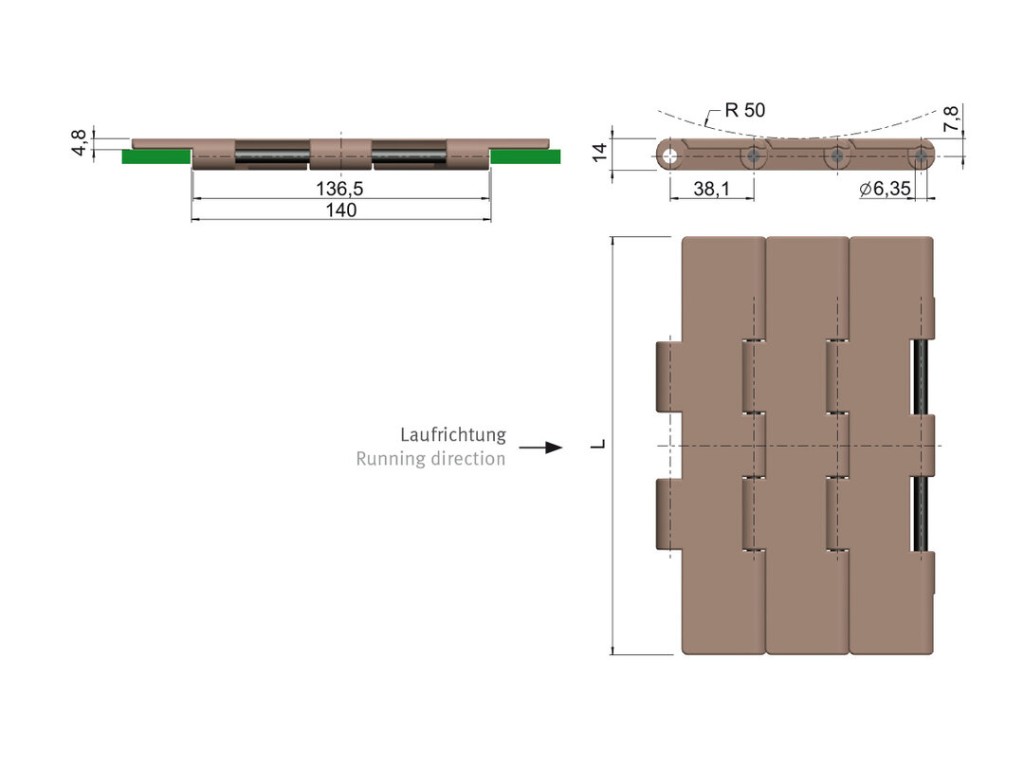

Kunststoff-Scharnierband Serie 821 -

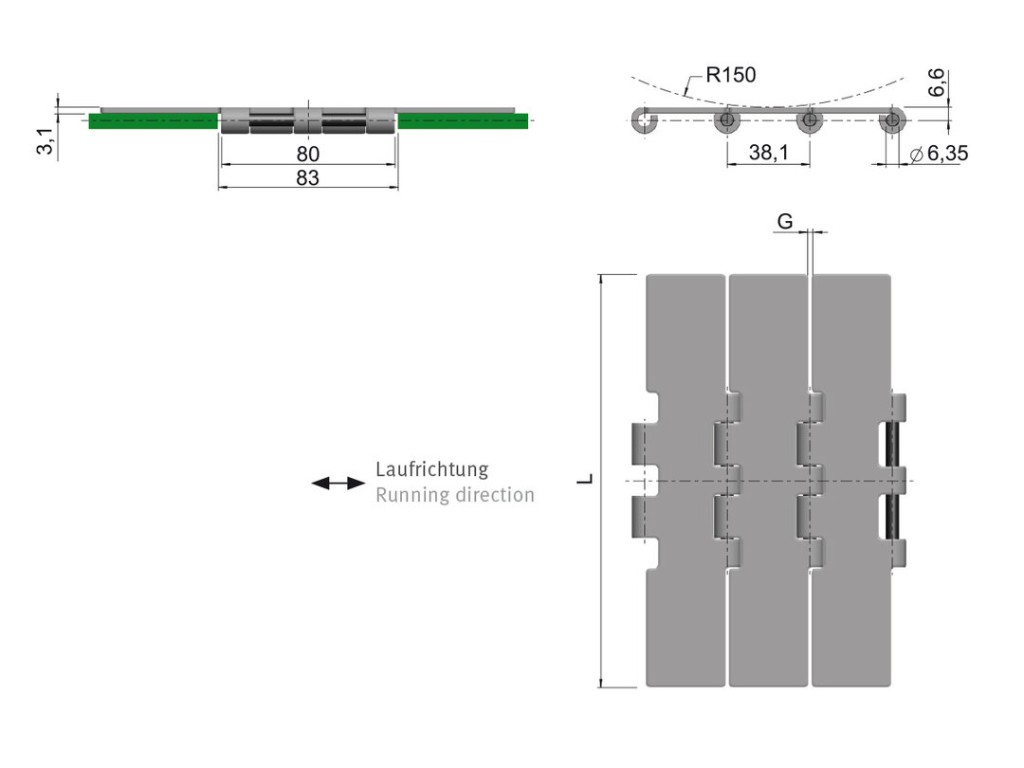

Edelstahl-Scharnierband Serie 802
Bandtypen — Material und Nutzbreite
Scharnierbandketten nach Typcode: S = Stahl, K = Kunststoff, Suffix C = Kurvenband. Die Nutzbreite ist die Bandbreite der Kette.
| Typ | Material | Bauart | Nutzbreite |
|---|---|---|---|
| S63 | Stahl | gerade | 63,5 mm |
| K190 | Kunststoff | gerade | 190,5 mm |
| S190 | Stahl | gerade | 190,5 mm |
| K254 | Kunststoff | gerade | 254 mm |
| S254 | Stahl | gerade | 254 mm |
| K304 | Kunststoff | gerade | 304,8 mm |
| S304 | Stahl | gerade | 304,8 mm |
| S82C | Stahl | Kurve | 83 mm |
| S114C | Stahl | Kurve | 114 mm |
| S190C | Stahl | Kurve | 190 mm |
Nutzbreiten laut Standard-Katalog; Einbau, Länge und Zubehör werden projektbezogen ausgelegt.
Beispielbilder
-

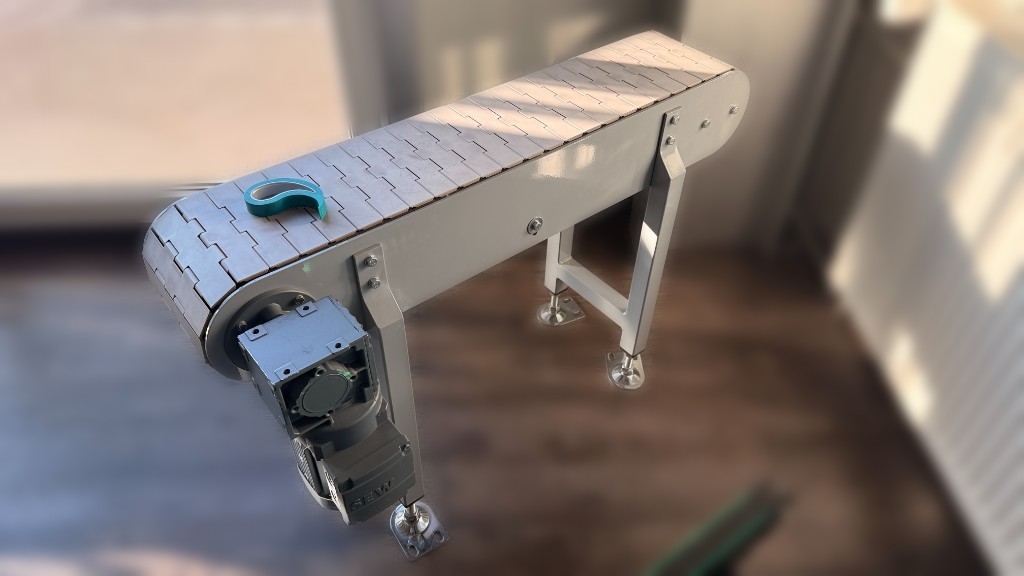

Scharnierbandförderer — Gesamtansicht mit Antrieb -

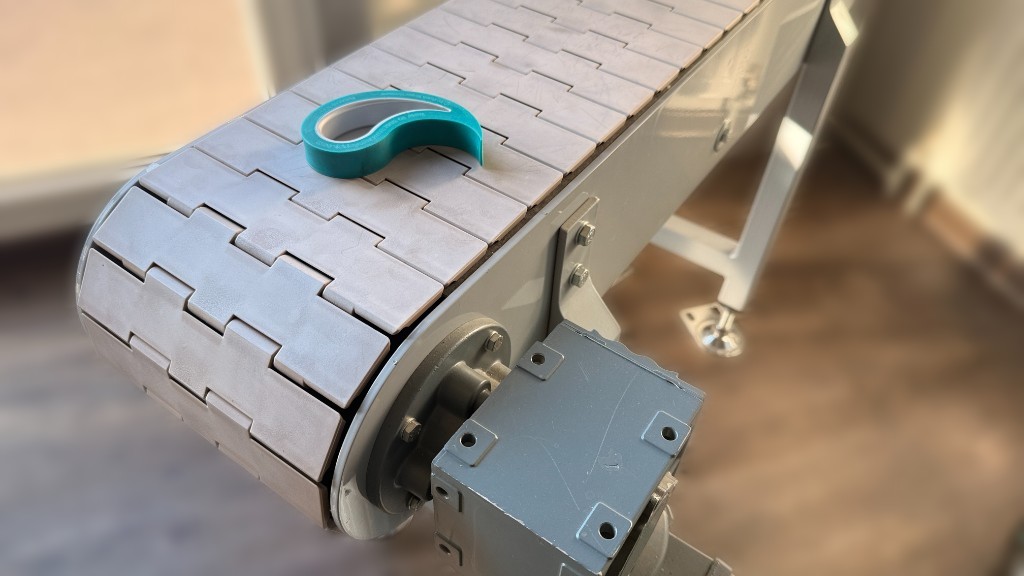

Scharnierbandförderer — Antrieb und Bandumlauf -

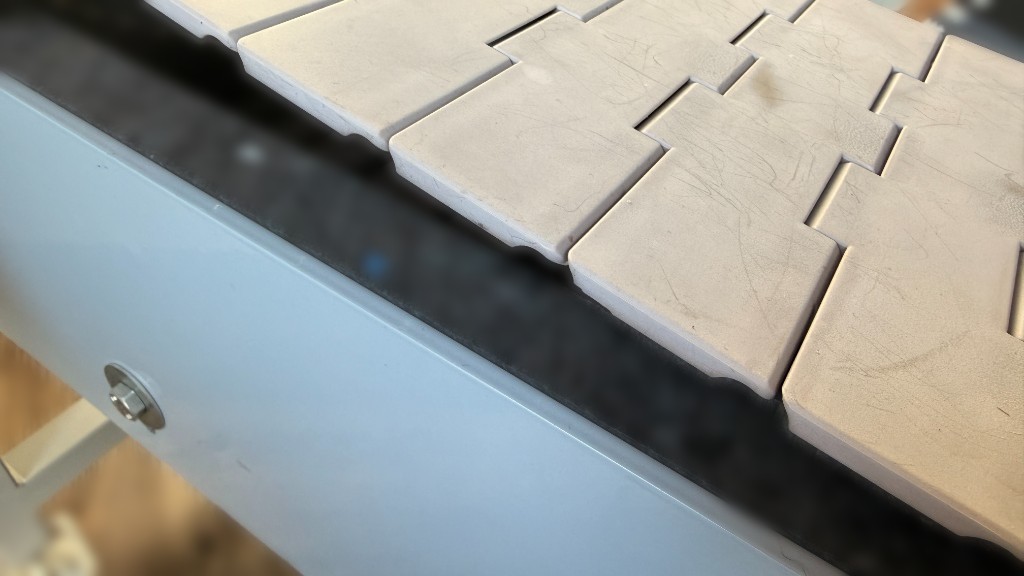

Scharnierbandförderer — Scharnierbandkante und Gleitbahn -

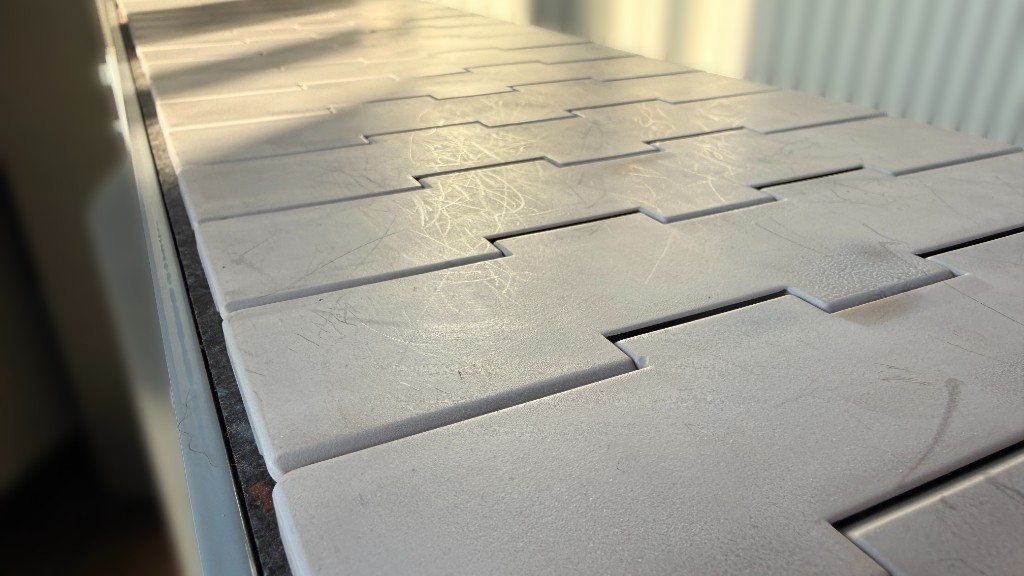

Scharnierbandförderer — Kunststoff-Scharnierband im Lauf
Optionale Erweiterungen
Optional können in den Platten des Scharnierbandes Gewinde eingearbeitet werden. Darüber lassen sich Mitnehmer, Aufnahmen, Bleche und kundenspezifische Sonderaufbauten direkt auf dem Band anschrauben — ohne separate Trägerkonstruktion.
-

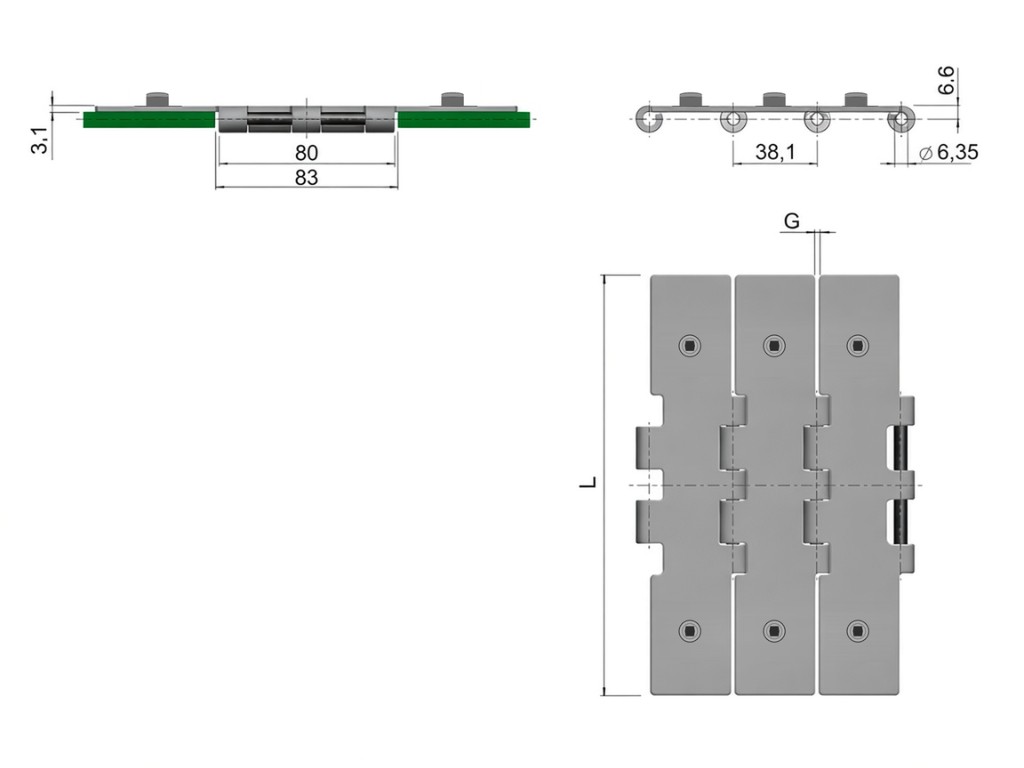

Gewinde in der Scharnierplatte — Mitnehmer, Aufnahmen und Sonderaufbauten anschraubbar
