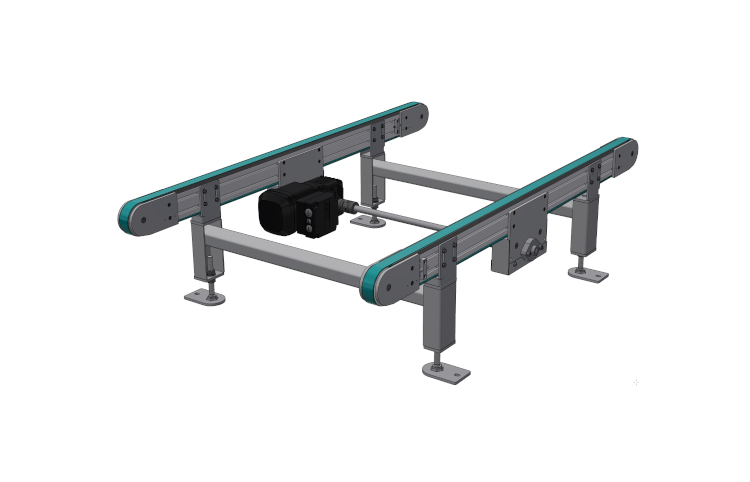

Zahnriemenförderer
Zahnriemenförderer von AHF sind Strangförderer mit formschlüssigem Antrieb — ein-, zwei- oder mehrsträngig für präzise Positionierung, Takt und hohe Bandgeschwindigkeit. Strangteilung, Nutzbreite, Länge, Motorlage sowie Seitenführungen und Mitnehmer legen wir auf Fördergut und Layout aus.
- Einsatz: Werkstückträger, Behälter, Kartons und formstabile Güter — Zuführung, Pufferung und Übergabe in Montage und Intralogistik
- Strangbau: ein- bis mehrsträngig (bis mehrere parallele Stränge), Aluminium- oder Stahlkorpus — synchroner Lauf bei Mehrstrang-Auslegung
- Kennwerte (Standard): Nutzlast bis 250 kg/m, Geschwindigkeit bis 100 m/min, Nutzbreite und Nutzlänge je Förderer bis 6.000 mm — als Sonderbau auch darüber
- Antrieb & Optionen: Drehstromgetriebemotor, Motorlage nach Projekt (z. B. unterhalb); Mitnehmerprofile, Seitenführungen, Reversier- und Staukonzepte, CAD-Auslegung
Tabellen und Zeichnungsmaterial finden Sie unter Technische Daten; für ein Angebot, die Auslegung oder eine CAD-Zeichnung nutzen Sie die Schaltflächen rechts oder das Kontaktformular.
AHF Fördertechnik
Unter dem Dorf 1-3
DE 36110 Schlitz / Hartershausen

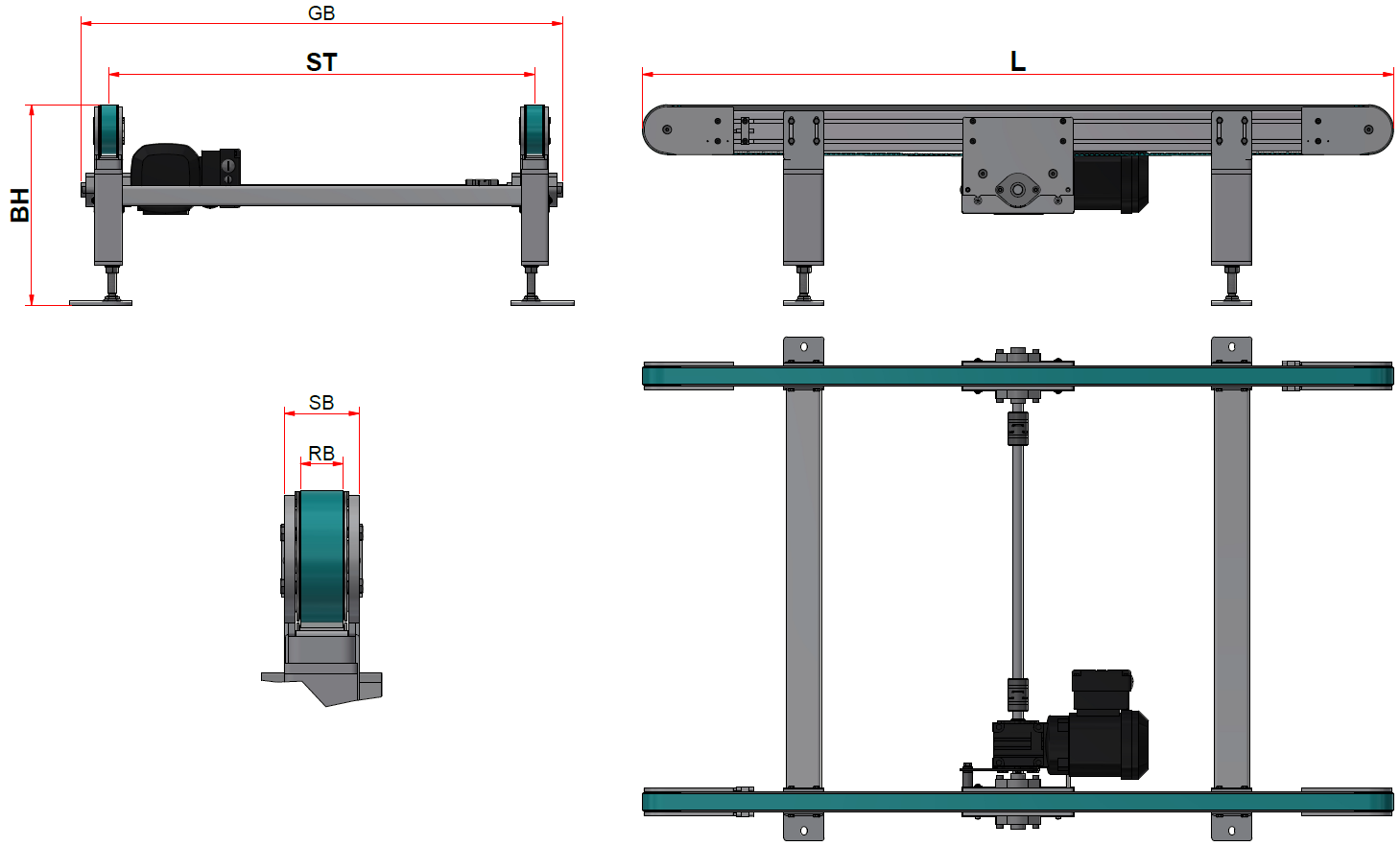

Technische Daten, Abmessungen und Konstruktion
Technische Daten für ) Standard-Zahnriemenförderer. Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!
| Serie | ZRF32A | ZRF32S | ZRF50S | ZRF100S | |||
|---|---|---|---|---|---|---|---|
| Zahnriemen- Breite | RB | 32 mm | 32 mm | 50 mm | 100 mm | ||
| Förderer- Korpus | Aluminium | Stahl | Stahl | Stahl | |||
| Durchmesser | Umlenkrad | 90 mm | |||||
| Antriebsrad | 62 mm | ||||||
| Omega | 70 mm | ||||||
| Fördergeschwindigkeit | max. m/Min. | 60 | |||||
| Bauhöhe | BH | min. | bei Omega-Antrieb | ||||
| min. | bei Kopfantrieb | ||||||
| Strangteilung | ST | min. | 100 mm | ||||
| max. | 1.000 mm | ||||||
| Anzahl Stränge | max. | 10 Stück | |||||
| Länge (L) | min. | 800 mm | |||||
| max. | 6.000 mm | ||||||
| Gesamtbreite (GB) | GB | ST * Anzahl + X | |||||
| Strangbreite | SB | 56 mm | |||||
*) Standard-Werte. Sonderbau auf Anfrage.
Optionale Erweiterungen
Je nach Anwendungsfall kann der Zahnriemenförderer mit verschiedenen Optionen gefertigt werden.
-

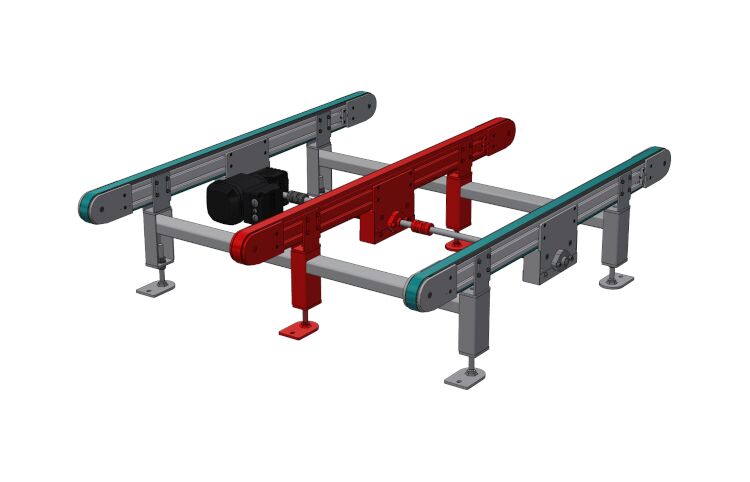

Zahnriemenförderer mit mehreren Strängen -

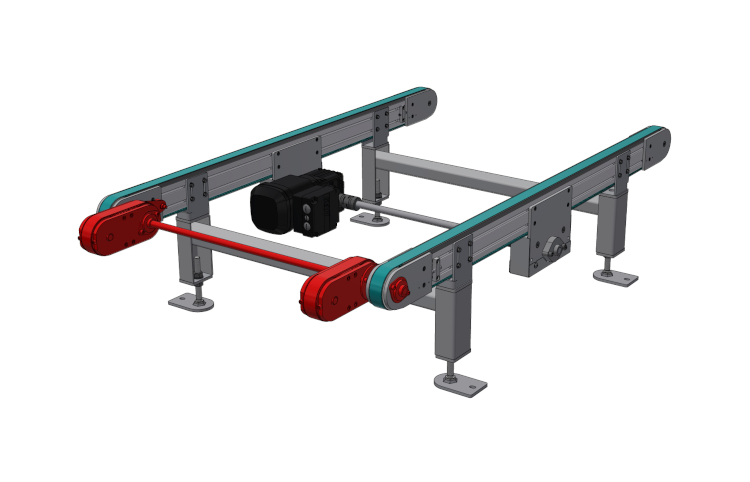

Zahnriemenförderer mit Riemenübertrieb -

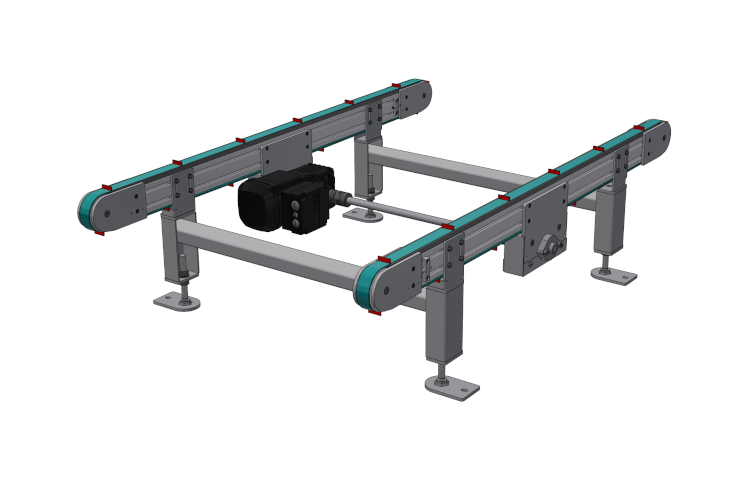

Zahnriemenförderer mit Mitnehmer
Individuelle Lösungen
-
Zahnriemenförderer mit Hub als Ausheber in einer Rollenbahn integriert
-
Zahnriemenförderer mit Hub als Ausheber in einer Rollenbahn integriert – Detailansicht
-
Zahnriemenförderer auf Drehbühne
-
Zahnriemenübertrieb
-
Zahnriemen-Ausschleuser
-
Zahnriemenförderer mit Abtropfwanne unterhalb
-
Zahnriemenförderer mit breiten Riemen
-
6-strängiger Zahnriemenförderer
