Zahnriemenförderer
Zahnriemenförderer (ZRF) von AHF sind Strangförderer mit formschlüssigem Antrieb — ein-, zwei- oder mehrsträngig für präzise Positionierung, Takt und hohe Bandgeschwindigkeit. In den Serien ZRF32A, ZRF32S, ZRF50S und ZRF100S stimmen wir Strangteilung, Nutzbreite, Länge, Motorlage sowie Seitenführungen und Mitnehmer auf Fördergut und Layout ab.
- Einsatz: Werkstückträger, Behälter, Kartons und formstabile Güter — Zuführung, Pufferung und Übergabe in Montage und Intralogistik
- Strangbau: bis 10 Stränge (Serie ZRF32A), Aluminium- oder Stahlkorpus — synchroner Lauf bei Mehrstrang-Auslegung
- Kennwerte (Standard): Nutzlast bis 250 kg/m, Geschwindigkeit bis 100 m/min, Nutzbreite und Nutzlänge je Förderer bis 6.000 mm — als Sonderbau auch darüber
- Antrieb: Drehstromgetriebemotor, Motorlage z. B. unterhalb (min. Bauhöhe ab ca. 250 mm) — Reversier- und Staukonzepte nach Spezifikation
- Optionen: Mitnehmerprofile, Seitenführungen, Sonderstrangabstand und projektbezogene CAD-Auslegung
Tabellen und Zeichnungsmaterial finden Sie unter Technische Daten; für ein Angebot, die Auslegung oder eine CAD-Zeichnung nutzen Sie die Schaltflächen rechts oder das Kontaktformular.
AHF Fördertechnik
Unter dem Dorf 1-3
DE 36110 Schlitz / Hartershausen
Technische Daten, Abmessungen und Konstruktion
Technische Daten für ) Standard-Zahnriemenförderer. Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!
| Serie | ZRF32A | ZRF32S | ZRF50S | ZRF100S | |||
|---|---|---|---|---|---|---|---|
| Zahnriemen- Breite | RB | 32 mm | 32 mm | 50 mm | 100 mm | ||
| Förderer- Korpus | Aluminium | Stahl | Stahl | Stahl | |||
| Durchmesser | Umlenkrad | 90 mm | |||||
| Antriebsrad | 62 mm | ||||||
| Omega | 70 mm | ||||||
| Fördergeschwindigkeit | max. m/Min. | 60 | |||||
| Bauhöhe | BH | min. | bei Omega-Antrieb | ||||
| min. | bei Kopfantrieb | ||||||
| Strangteilung | ST | min. | 100 mm | ||||
| max. | 1.000 mm | ||||||
| Anzahl Stränge | max. | 10 Stück | |||||
| Länge (L) | min. | 800 mm | |||||
| max. | 6.000 mm | ||||||
| Gesamtbreite (GB) | GB | ST * Anzahl + X | |||||
| Strangbreite | SB | 56 mm | |||||
*) Standard-Werte. Sonderbau auf Anfrage.
Optionale Erweiterungen
Je nach Anwendungsfall kann der Zahnriemenförderer mit verschiedenen Optionen gefertigt werden.
-

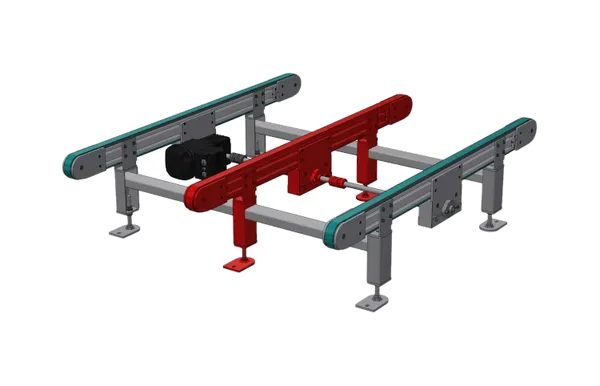

Zahnriemenförderer mit mehreren Strängen -

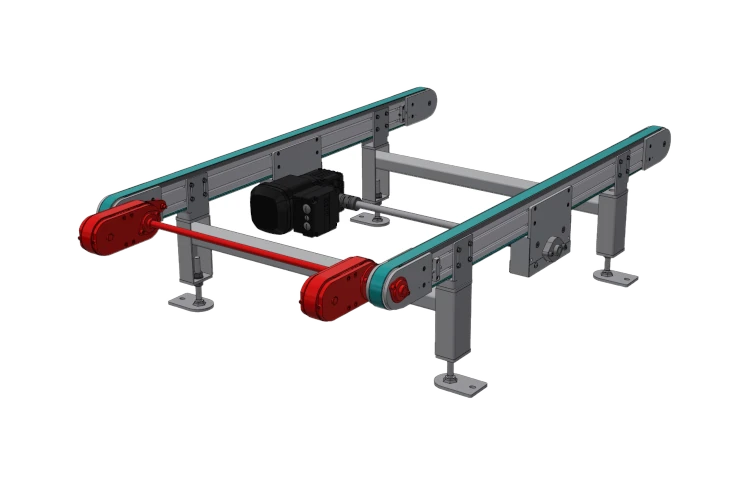

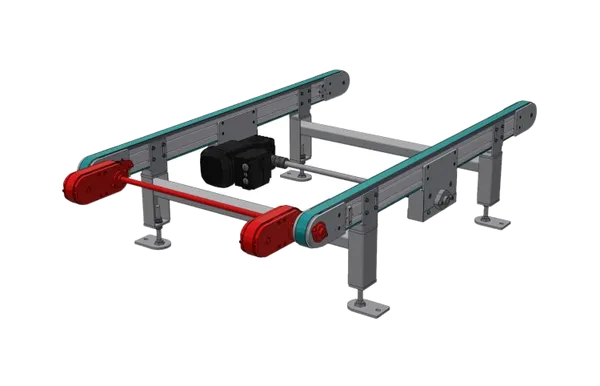

Zahnriemenförderer mit Riemenübertrieb -

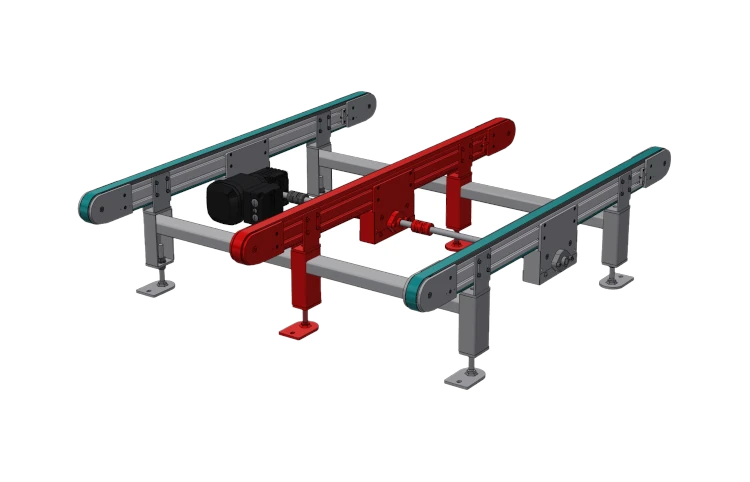

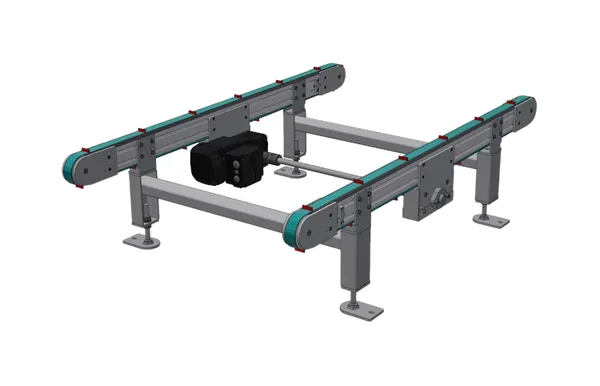

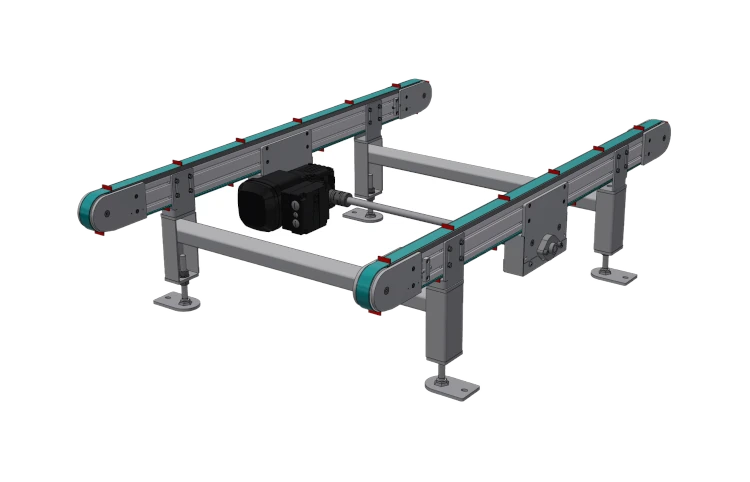

Zahnriemenförderer mit Mitnehmer
Individuelle Lösungen
-

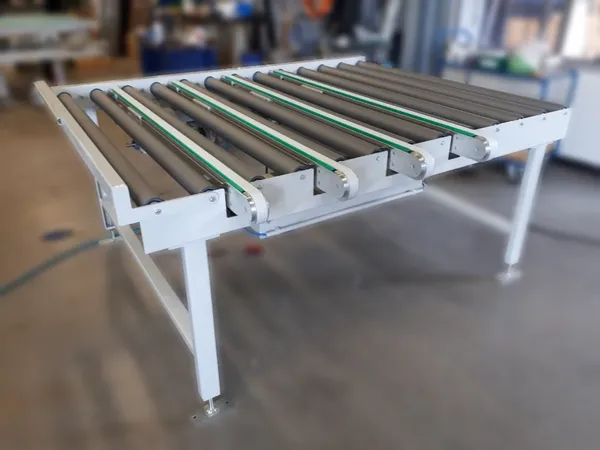

Zahnriemenförderer mit Hub als Ausheber in einer Rollenbahn integriert
-
Zahnriemenförderer mit Hub als Ausheber in einer Rollenbahn integriert – Detailansicht
-

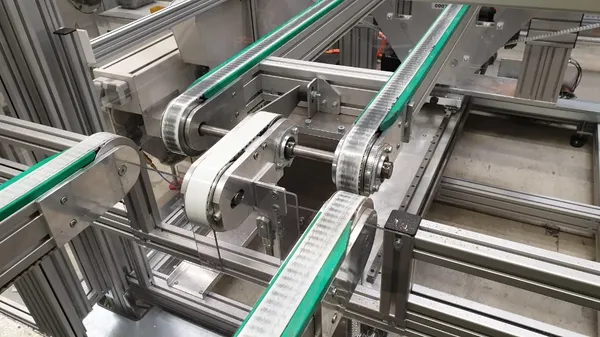

Zahnriemenförderer auf Drehbühne
-

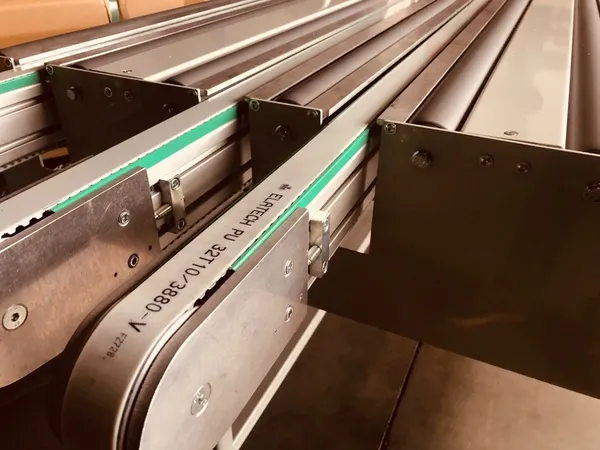

Zahnriemenübertrieb
-

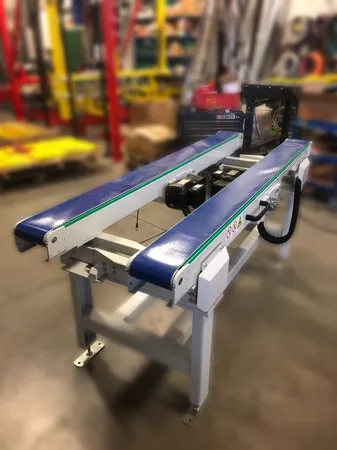

Zahnriemen-Ausschleuser
-

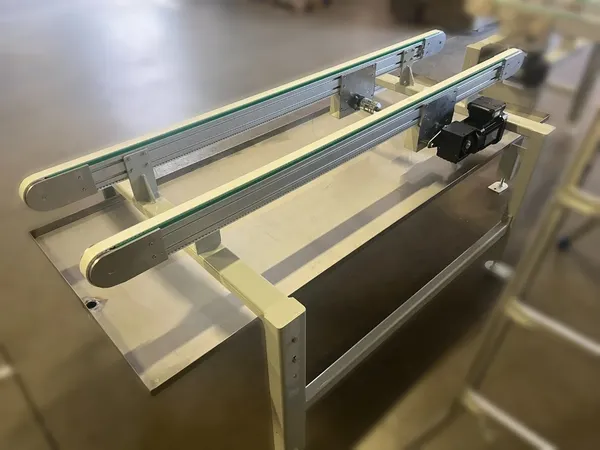

Zahnriemenförderer mit Abtropfwanne unterhalb
-

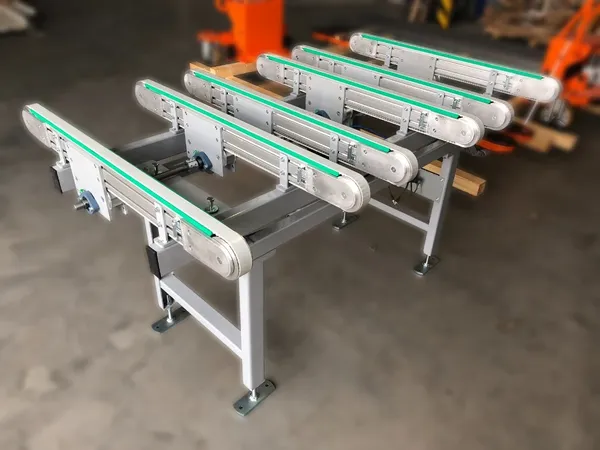

Zahnriemenförderer mit breiten Riemen
-
6-strängiger Zahnriemenförderer
