Drehbühnen (DB) von AHF ermöglichen eine präzise und platzsparende Drehbewegung in der Fördertechnik — für Richtungswechsel, Positionierung von Lasten und die Integration in bestehende Materialflüsse. Robuste Konstruktion und anpassbare Steuerung sorgen für langlebige Einsätze in industriellen Prozessen.

Einsatz: Richtungswechsel und präzise Ausrichtung in Montage, Versand und Intralogistik — z. B. an Rollen-, Ketten- und Plattenbandförderern
Serien: DB 500 (Gesamtbelastung bis 4.000 kg) und DB 1100 (bis 12.000 kg) — Drehteller-Durchmesser bis 4.000 mm
Abmessungen: Standard-Bauhöhen und Schutzgitter nach Serie — minimale Bauhöhe und Sonderbau (z. B. Antrieb) projektbezogen
Optionen: Trennwand und Unterkriechschutz — Schutz und Abgrenzung je nach Einbausituation
Auslegung: Größe, Traglast, Drehwinkel und Steuerung individuell anpassbar — Kennwerte und Zeichnung unter Technische Daten

Technische Tabellen und Beispielbilder finden Sie weiter unten; für ein Angebot, die Auslegung oder eine CAD-Zeichnung nutzen Sie die Schaltflächen rechts oder das Kontaktformular.

Kontaktaufnahme

Projektanfrage

Angebot anfordern CAD-Zeichnung

Patrick Fey

Systeme & Integration

+49 6642 22337-70

pf@ahf-gmbh.com

Visitenkarte (.vcf)

Oliver Becker

Komponenten & Fördertechnik

+49 6642 22337-73

ob@ahf-gmbh.com

Visitenkarte (.vcf)

AHF Fördertechnik

Unter dem Dorf 1-3
DE 36110 Schlitz / Hartershausen

+49 6642 22 337-0

mail@ahf-gmbh.com

Technische Daten, Abmessungen und Konstruktion

Technische Daten für ) Standard-Drehbühnen (Serie DB 500 / DB 1100). Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!

Serie			DB 500	DB 1100
Gesamtbelastung		max.	4.000 kg	12.000 kg
Drehteller- Durchmesser	D	max.	4.000	4.000

Bauhöhe	BH	Standard	460	540
		min.	330	370	sofern techn. möglich
Schutzgitter	HS	Standard	980	980
Zentrierhilfen	ZH	Standard	56	56

Drehteller- Durchmesser

Beispiel mit Durchmesser- Richtwerten für eine EuroPaletten- oder Gitterboxen- Beladung einer Drehbühne. Natürlich sind auch andere Durchmesser möglich.

Beispiel Übergang Rollenförderer

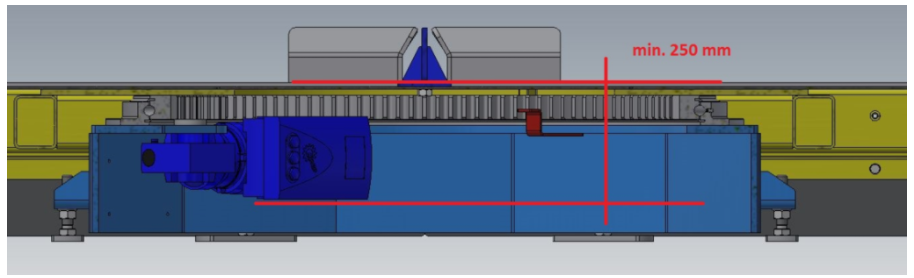

Durch das nach Außen legen des Drehantriebsmotors kann die minimale Bauhöhe weiter reduziert werden.
Diese Konstruktion ist je nach Umgebungsbedingungen als Sonderbau auf Anfrage möglich.

Optionale Erweiterungen

Je nach Anwendungsfall kann die Drehbühne mit verschiedenen Optionen gefertigt werden.

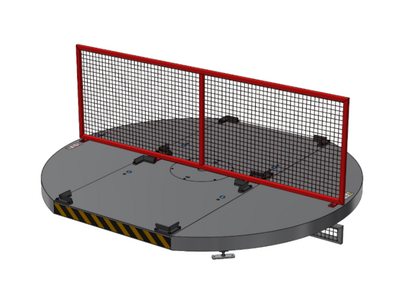

Trennwand

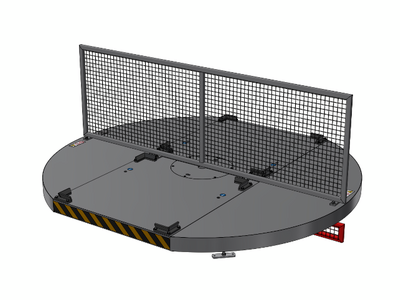

Unterkriechschutz

Häufige Fragen und Hinweise

Für welche Anwendungen sind Drehbühnen geeignet?

Drehbühnen kommen in der Fördertechnik zum Einsatz, um Lasten präzise zu drehen und Materialflüsse zu optimieren. Sie werden in verschiedenen Industrien genutzt, z. B. in der Möbelproduktion, Logistik oder Automobilbranche.

Können Drehbühnen individuell an unsere Anforderungen angepasst werden?

Ja, unsere Drehbühnen sind in Größe, Traglast, Drehwinkel und Steuerung individuell anpassbar, sodass sie perfekt in Ihr bestehendes Fördersystem integriert werden können.

Welche Traglasten können die Drehbühnen bewältigen?

Die Traglast variiert je nach Modell und kann an Ihre spezifischen Anforderungen angepasst werden. Kontaktieren Sie uns gerne für eine maßgeschneiderte Lösung.
