Scharnierbandförderer mit Schrauben-Mitnehmern
Ein Scharnierbandförderer bildet die kompakte Basis für den Transport von Stückgut, Behältern und Bauteilen. Je nach Anwendung kommt ein Scharnierband aus Kunststoff, Stahl oder Edelstahl zum Einsatz.
Flexible Anschraubbasis auf den Bandplatten
Innensechskantschrauben werden an definierten Positionen direkt in den Bandplatten befestigt. Sie dienen als einfache Mitnehmer oder als Anschraubbasis für Mitnehmerbleche, Führungen, Aufkantungen, Aufnahmen und individuelle Bauteile. Die Aufbauten werden mittels der Schrauben auf den Platten montiert.
Steigförderer mit Mitnehmerblechen
Auf geneigten Förderstrecken nehmen einfache L- oder U-förmige Mitnehmerbleche Behälter, Kisten oder lose Teile mit und verhindern ein Zurückrutschen.
Führungen und Aufkantungen
Angeschraubte Führungsbleche oder Aufkantungen halten das Fördergut in der vorgesehenen Spur und können auf die Produktgeometrie abgestimmt werden.
Positionieren und Takten
Anschlagleisten, Mitnehmerzungen oder Aufnahmen positionieren Bauteile an Bearbeitungs-, Prüf- oder Entnahmestationen. Mehrere Mitnehmer können zugleich definierte Taktabstände bilden.
Individuelle Aufnahmen
Produktspezifische Halterungen und kleine Vorrichtungen lassen sich über dieselbe Anschraubbasis direkt auf den Scharnierplatten montieren.
Vorteile der verschraubten Lösung
- Mitnehmer und Aufnahmen an die jeweilige Förderaufgabe anpassbar
- Einzelne Aufbauten austauschbar und wartungsfreundlich
- Wiederholgenaue Positionierung über Bandteilung und Bohrbild
- Vom einfachen Schraubenkopf bis zum angeschraubten Sonderbauteil erweiterbar
- Ausführung des Bandes in Kunststoff, Stahl oder Edelstahl möglich
Technische Ausführung (Beispiel)

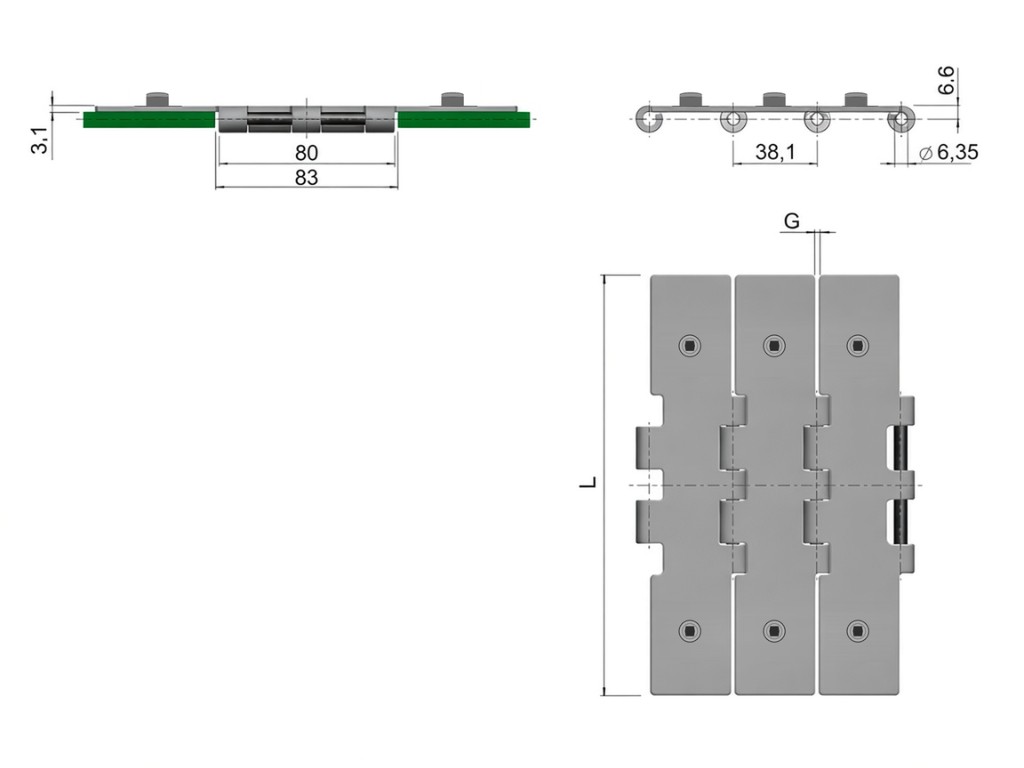

Die technische Skizze zeigt beispielhaft eine Bandteilung von 38,1 mm, eine Plattenstärke von 3,1 mm und eine DIN-912-Schraube M6×8. Andere Teilungen, Plattenstärken und Schraubenabmessungen sind abhängig vom eingesetzten Band und dem gewünschten Aufbau möglich.
Hinweis: Die technische Abbildung wurde teilweise mit KI nachbearbeitet. Sie dient der Veranschaulichung und kann von der projektspezifischen Ausführung abweichen.
Häufige Fragen zur Lösung
Welche Aufbauten lassen sich befestigen?
Zum Beispiel Mitnehmerbleche, Führungen, Aufkantungen, Anschlagleisten oder individuelle Aufnahmen.
Ist die Lösung nur für Kunststoffbänder geeignet?
Nein. Abhängig von Einsatz und Umgebung sind Scharnierbänder aus Kunststoff, Stahl oder Edelstahl möglich.
Ist M6×8 fest vorgegeben?
Nein. M6×8 ist das Beispiel der technischen Skizze. Schraubenabmessung, Bandteilung und Plattenstärke werden passend zur Anwendung ausgewählt.
