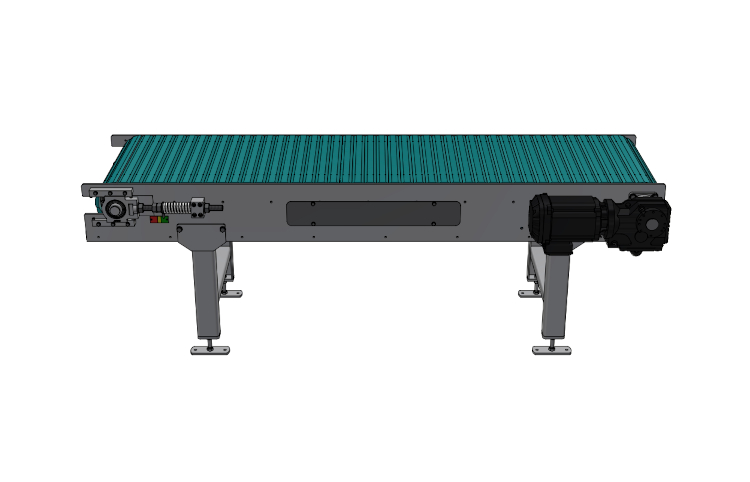

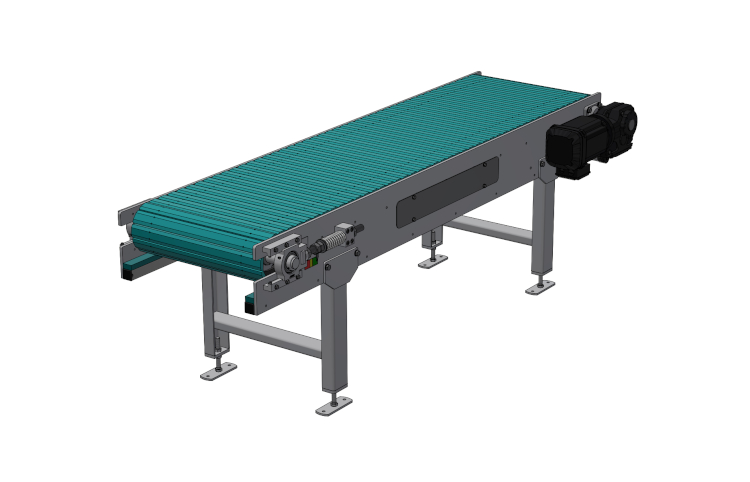

Metallplattenbandförderer

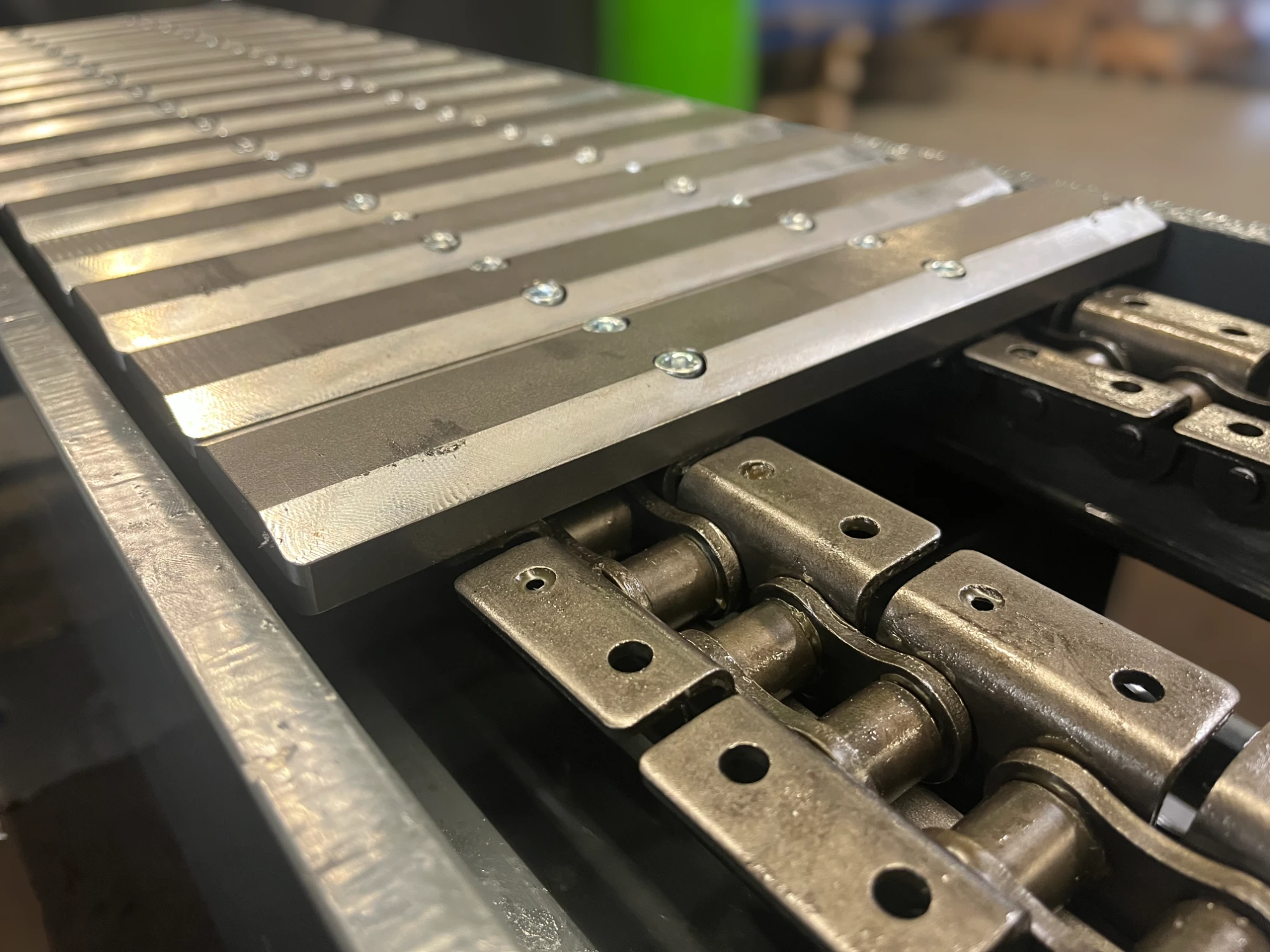

Bei dem Metallplattenband handelt es sich in der Basis um einen zweisträngigen Kettenförderer mit Winkellaschen. An den Winkellaschen werden Metallplatten mit einer Breite von 50mm angeschraubt. Die Plattenstärke kann nach Bedarf variiert werden.
Das Band hat keine geschlossene Oberfläche, daher ist es nicht zu empfehlen, feine Güter auf den Metallplatten zu befördern. Auch Späne können zum Verkeilen der Platten an den Umlenkungen führen.
Aus sicherheitstechnischen Gründen muss bei diesem Band darauf geachtet werden, dass im Bereich der Umlenkungen kein Eingreifen von Personen möglich ist. Dies kann beispielsweise bauseits durch eine Schutzverkleidung erreicht werden.
Technische Daten, Abmessungen und Konstruktion
Technische Daten für *) Standard- Kettenförderer. Individuelle Abmessungen je nach Anwendungsfall auf Anfrage!
| Serie | 50 | 75 | |||
|---|---|---|---|---|---|
| Plattenstärke | 50x15 | 75x15 | |||
| Trägerkette | 16B-1 | 16B-1 | |||
| Teilung | Tlg. | 50,8 | 76 | ||
| Teilkreis | TK | 130,2 | 130,2 | ||
| Nutzbreite* | NB | min. | 160 | 160 | |
| max. | 2.000 | 2.000 | |||
| Rahmenbreite | RB | NB + 34 | NB + 34 | ||
| Gesamtbreite | L | max. | NB + 135 | NB + 135 | |
| Länge* | L | min. | 800 | 800 | |
| L | max. | 12.000 | 12.000 | ||
| Bauhöhe | BH | min. bei Motorlage seitlich* | 260 | 260 | |
| min. bei Motorlage unterhalb* | |||||
| Nutzlast | max. kg /m | 500 | 500 | ||
| Fördergeschwindigkeit | max. m/min. | 15 | 15 |
*) Standard-Werte. Sonderbau auf Anfrage.

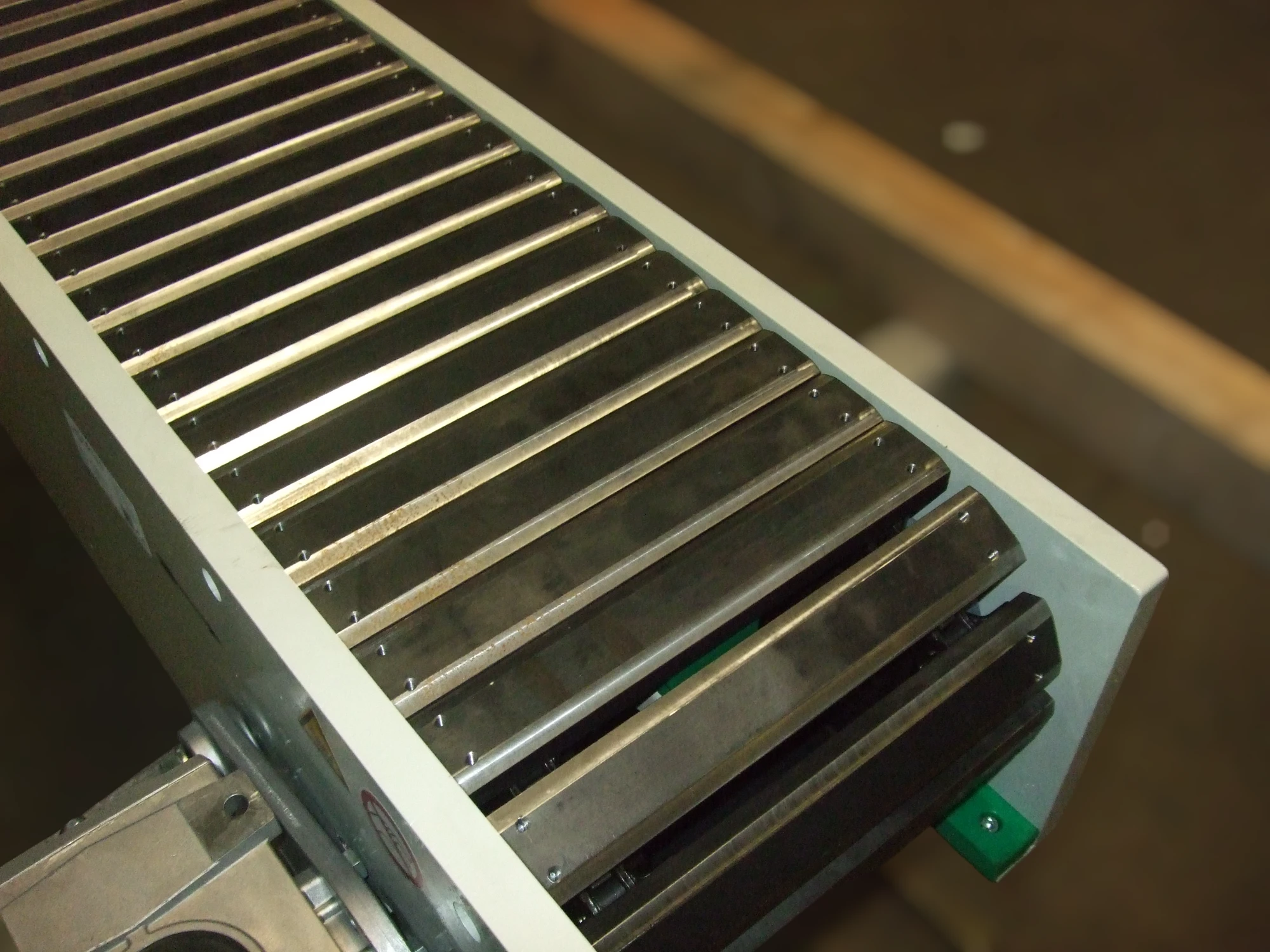

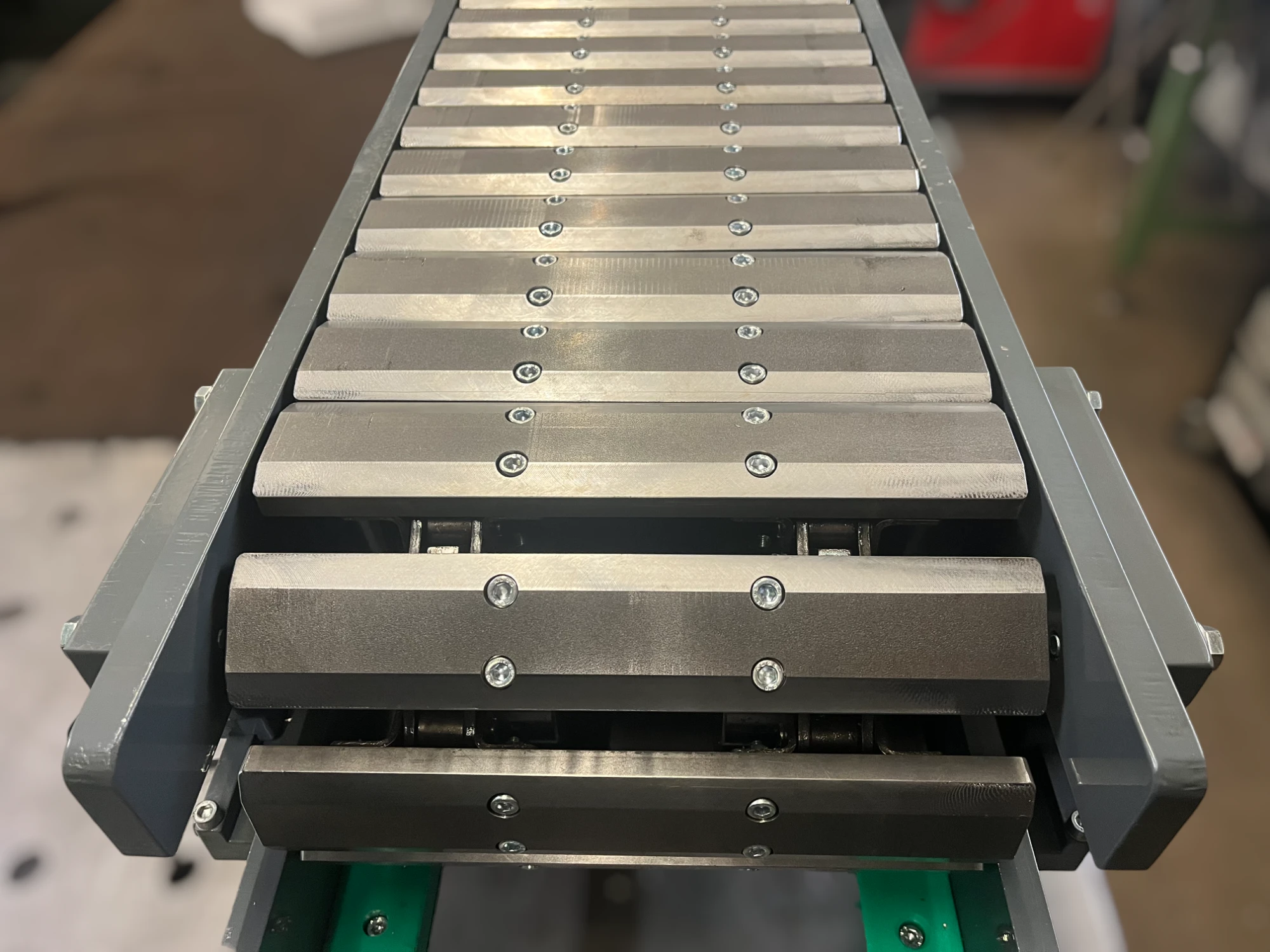

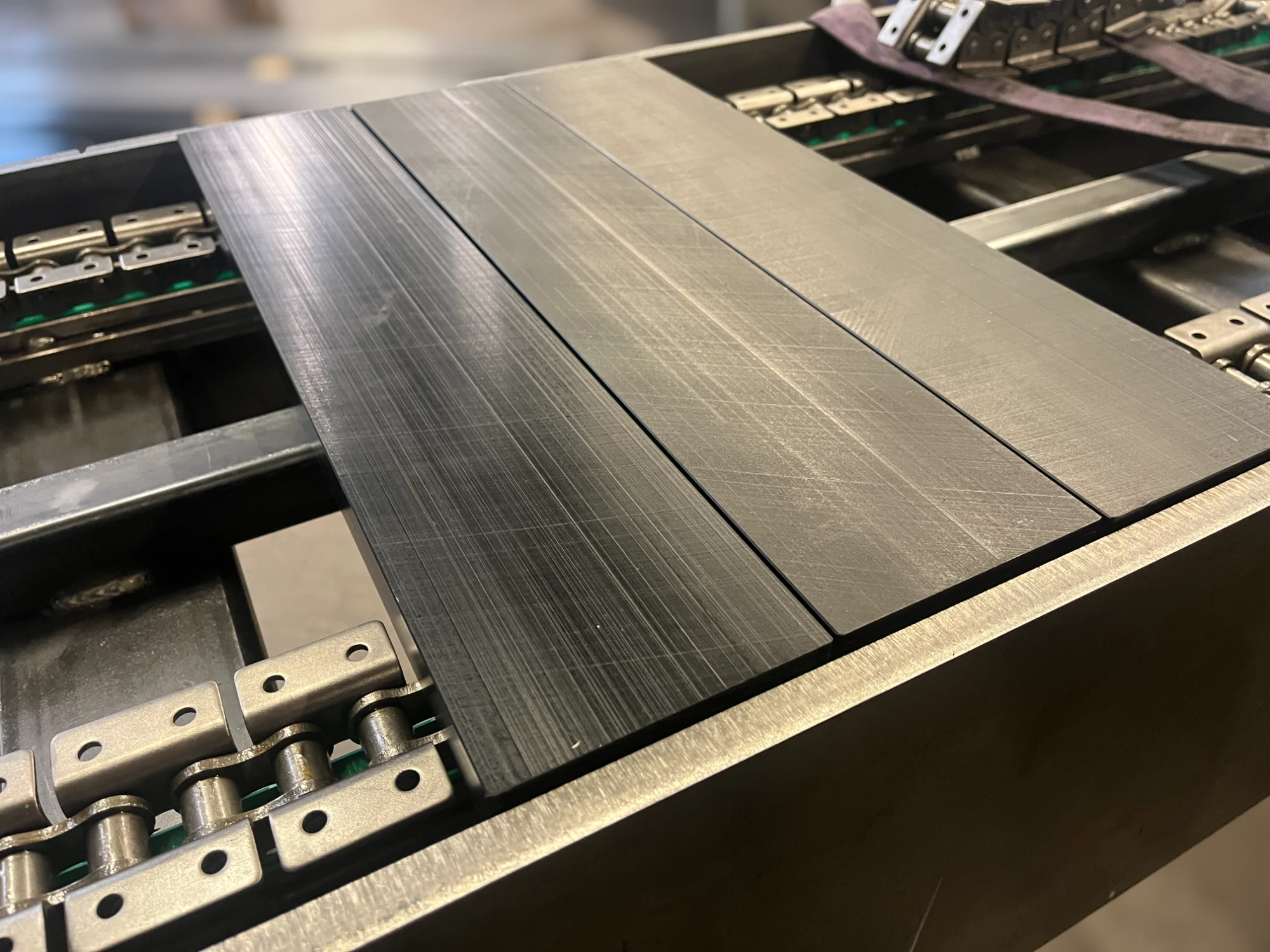

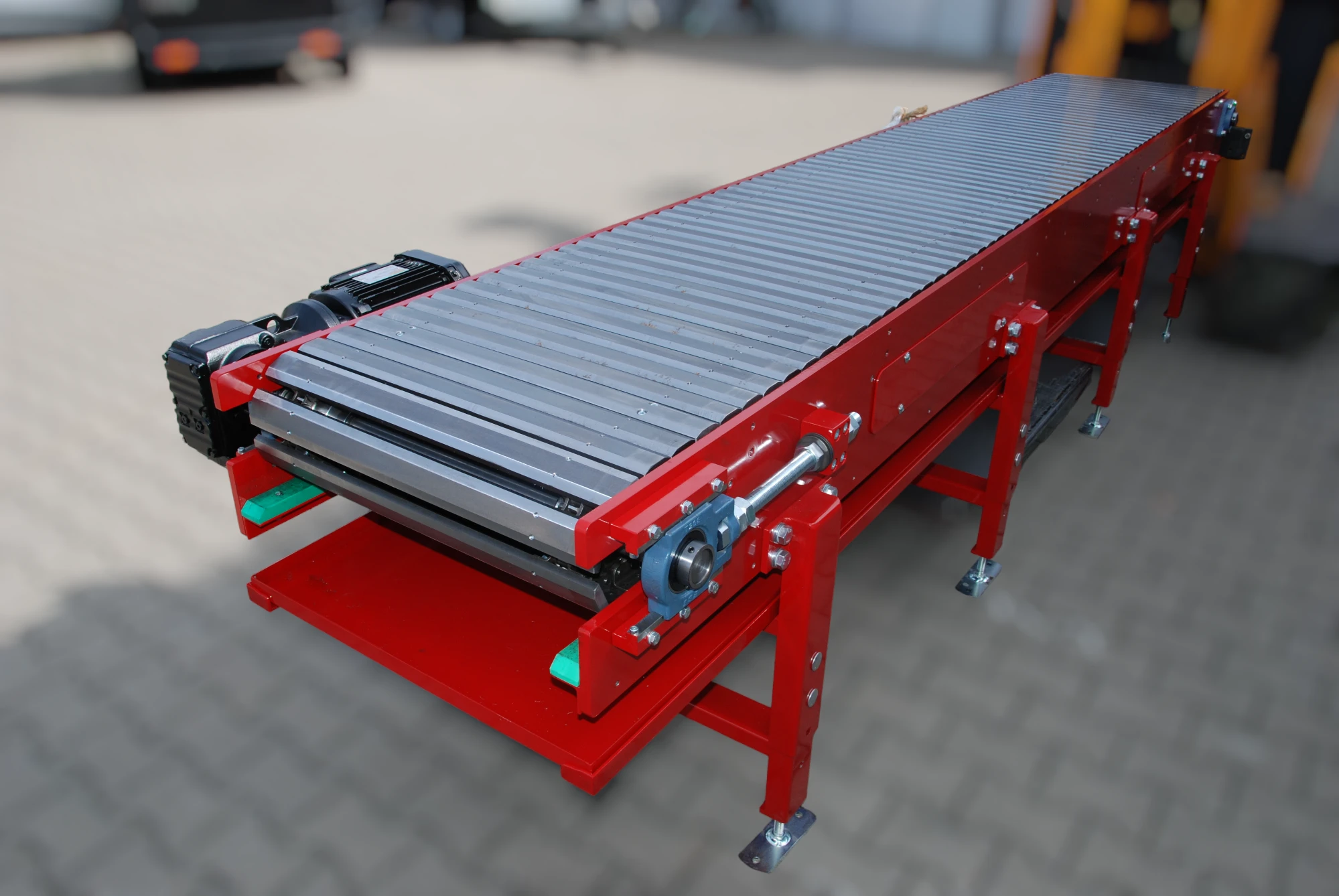

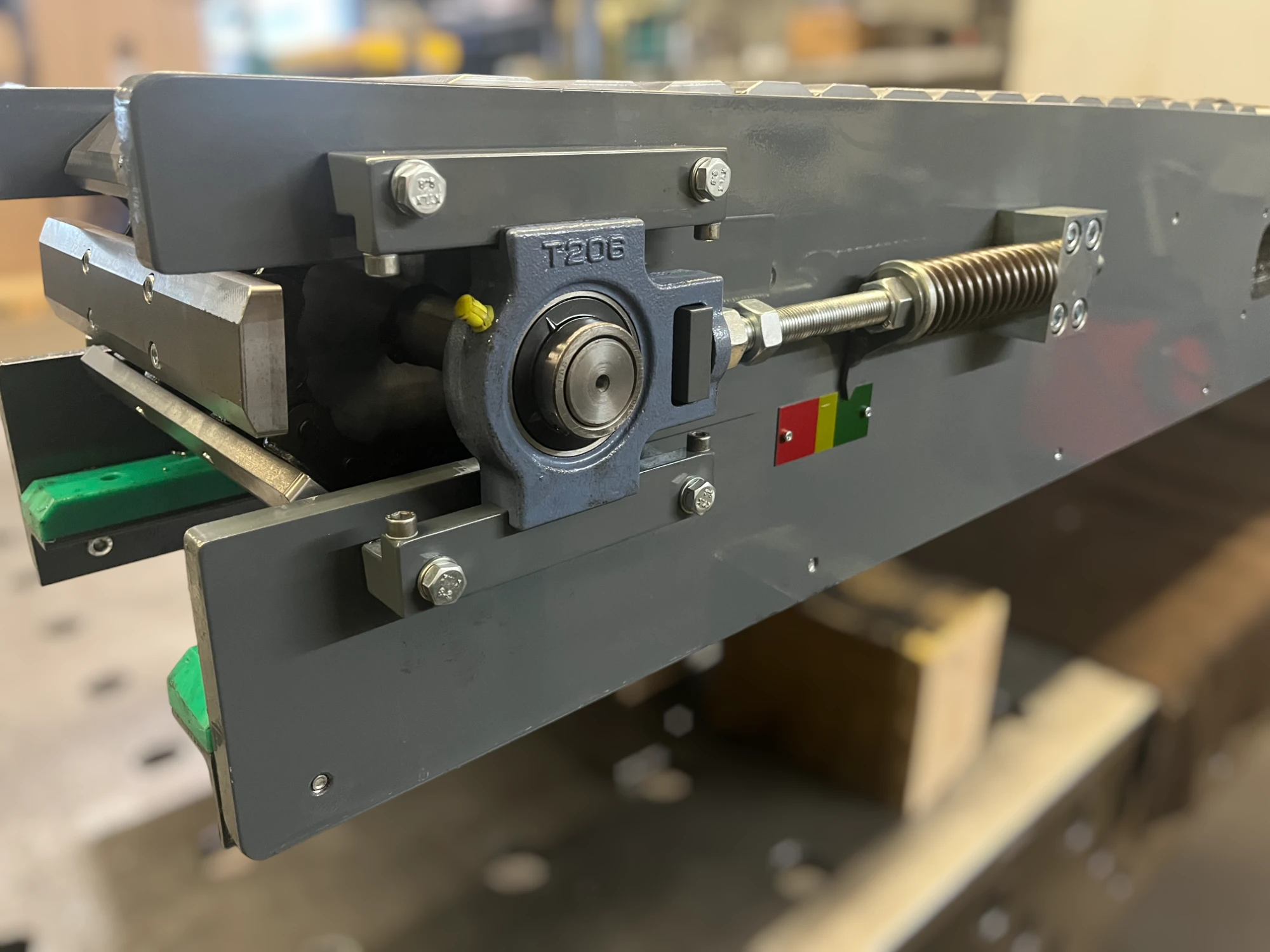

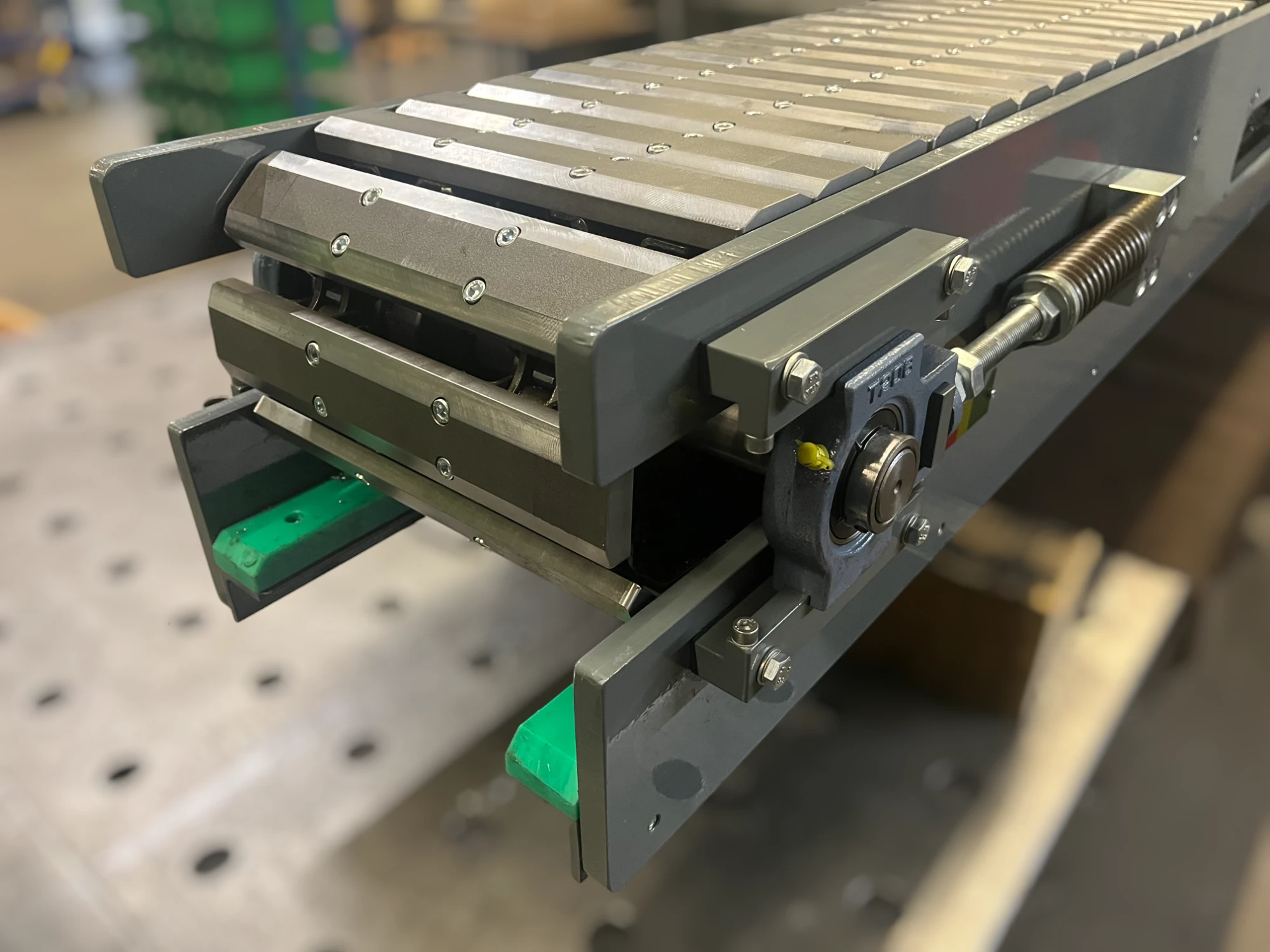

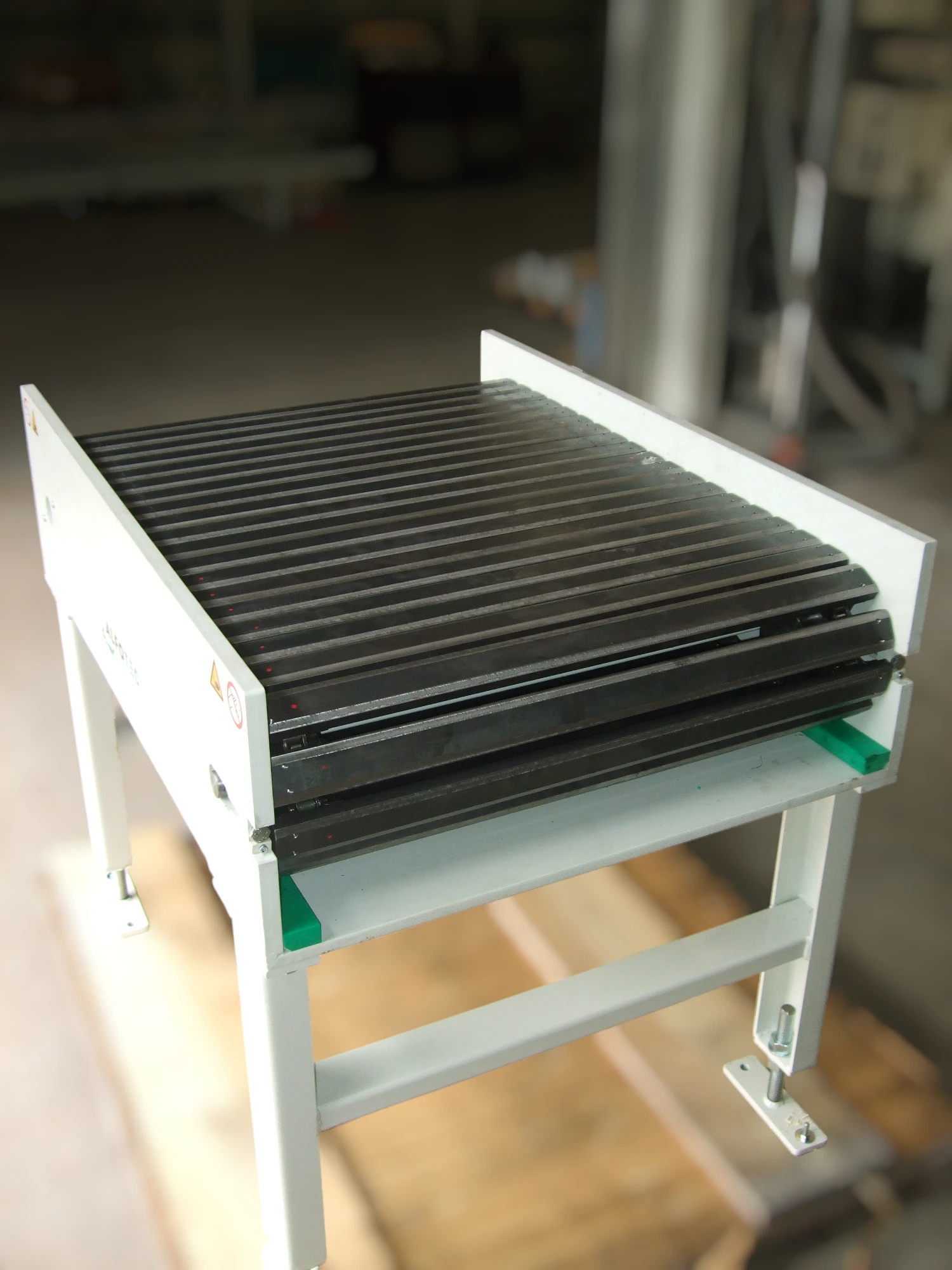

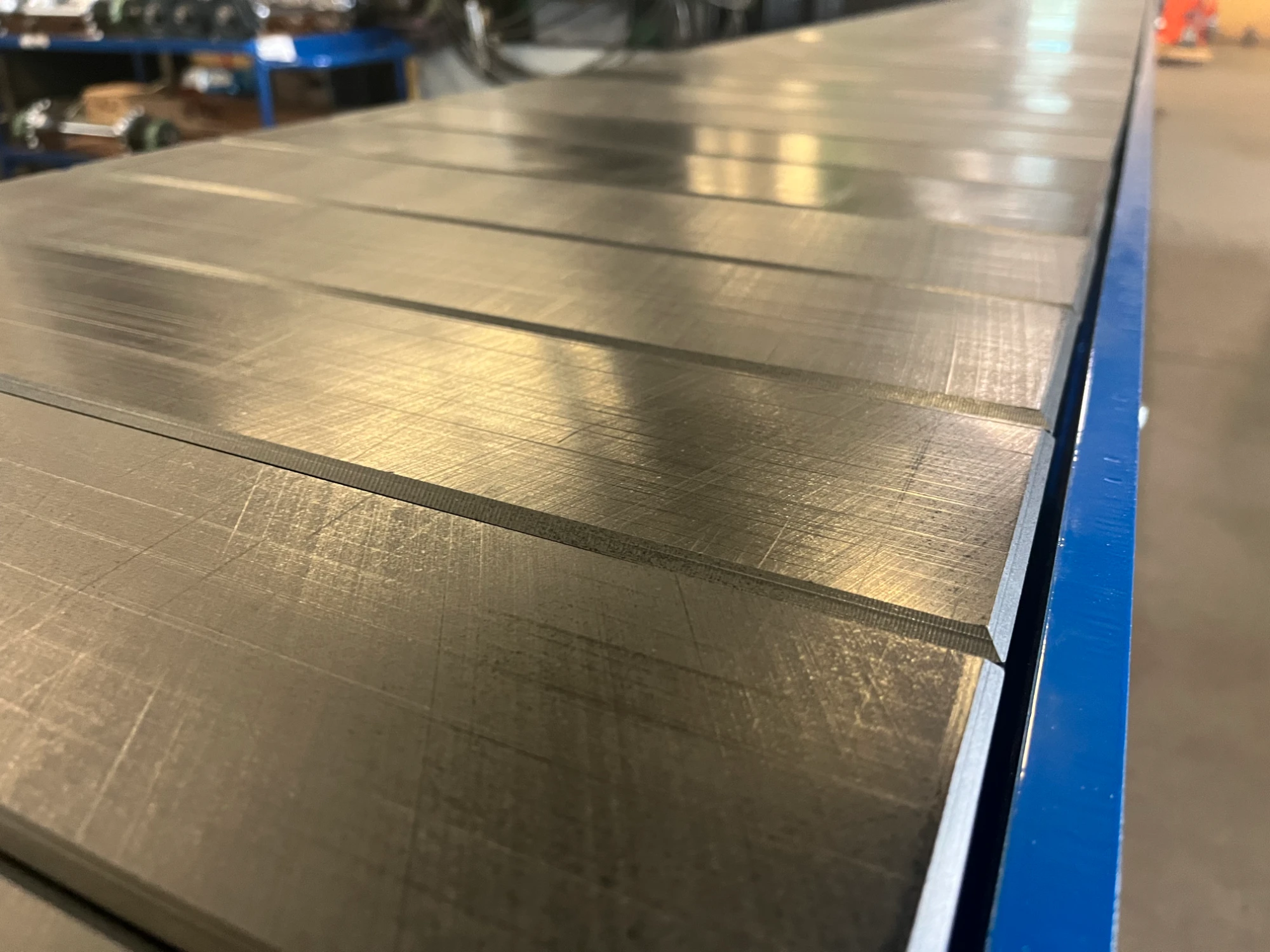

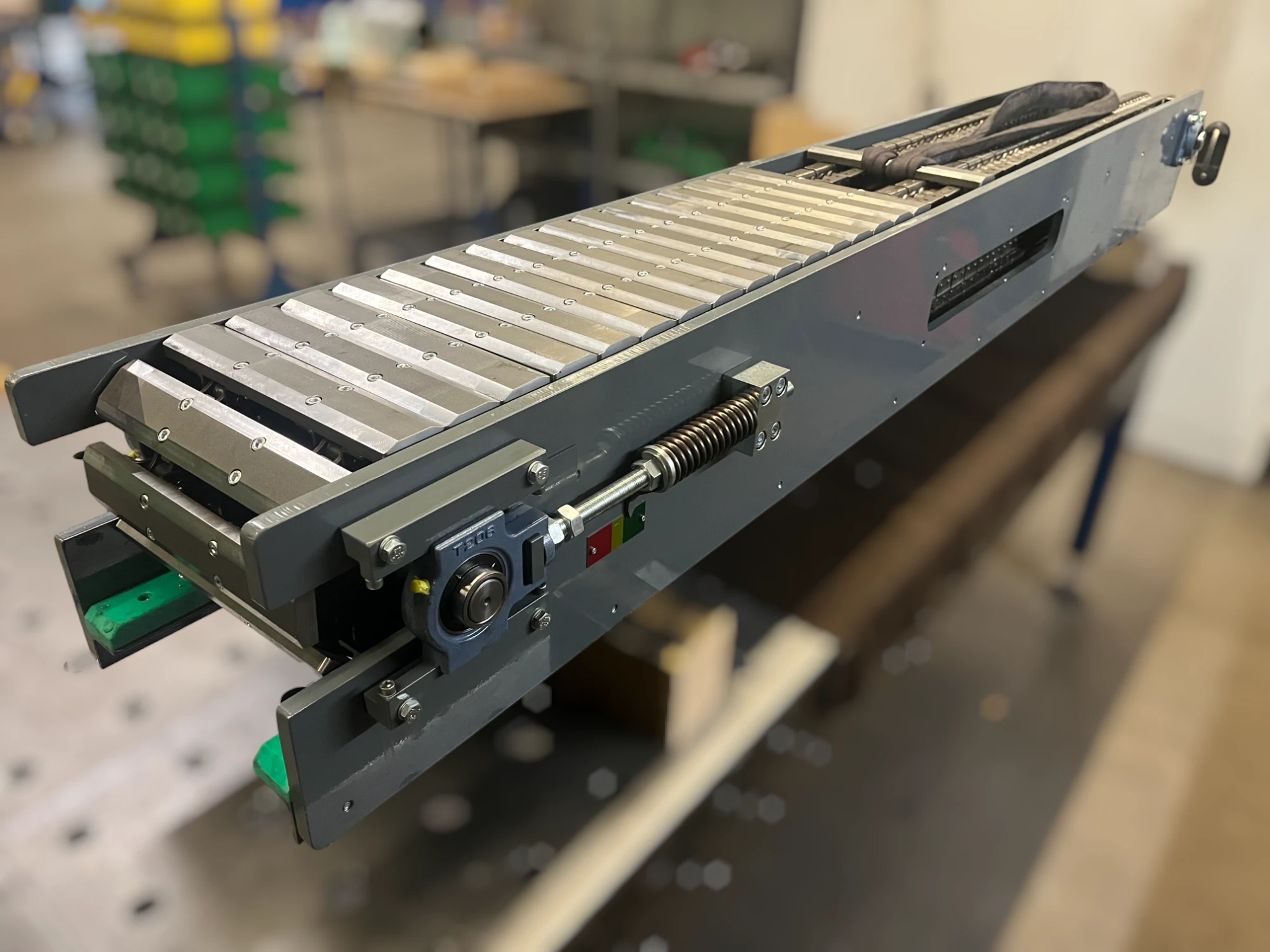

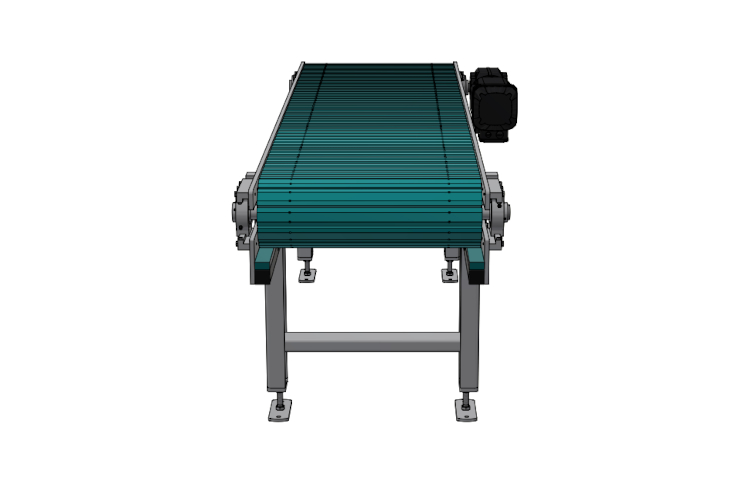

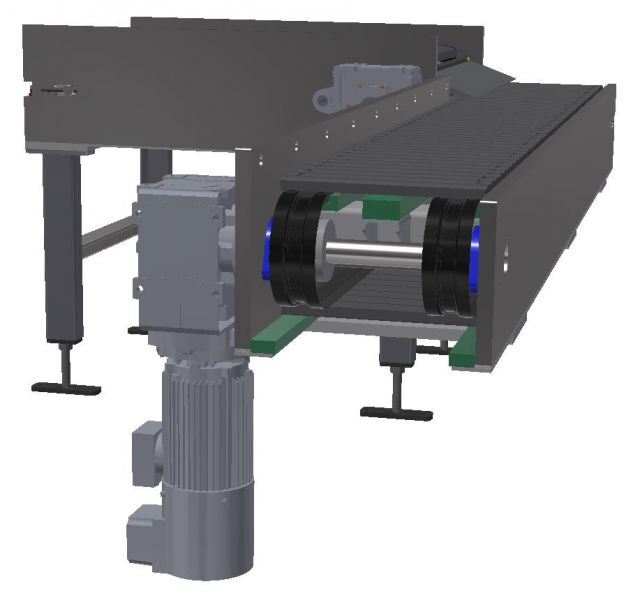

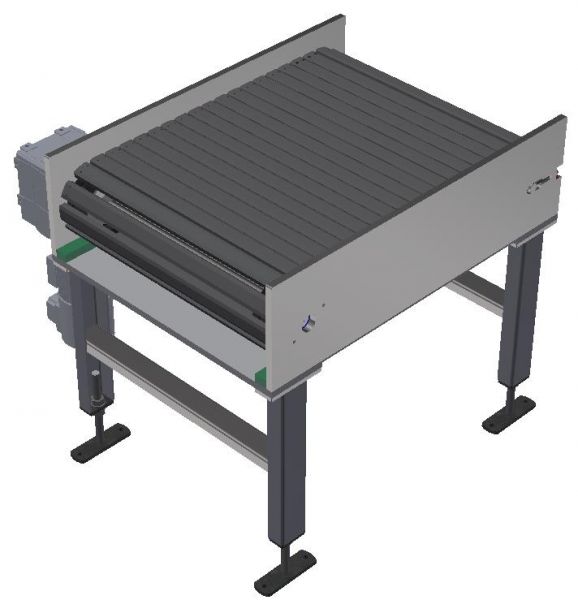

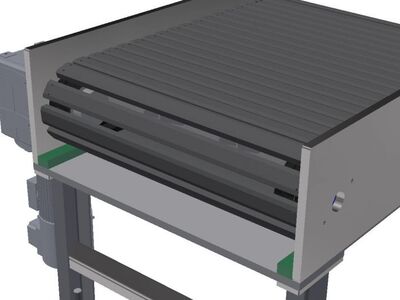

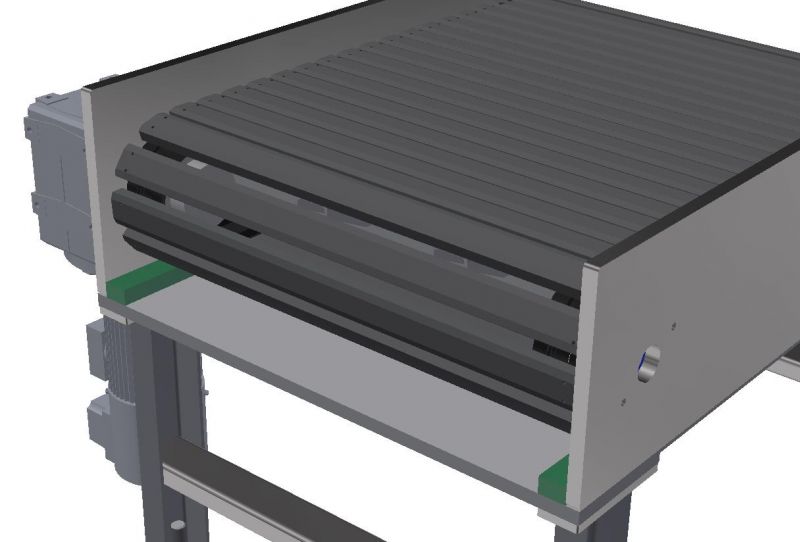

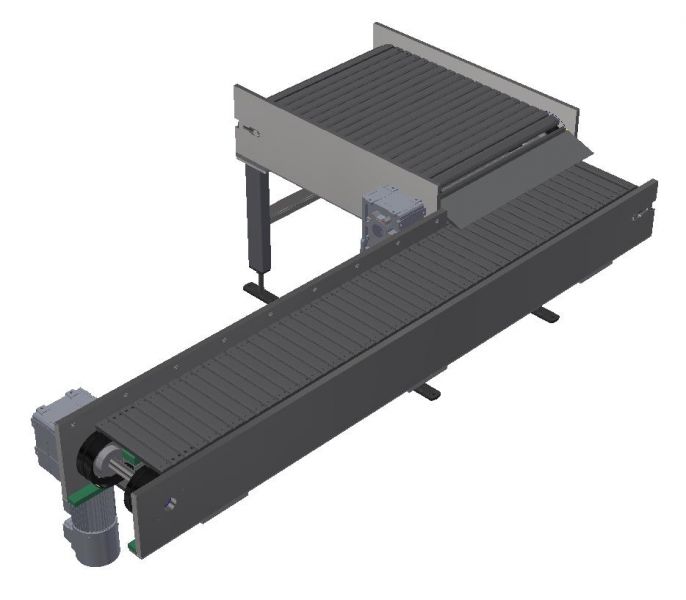

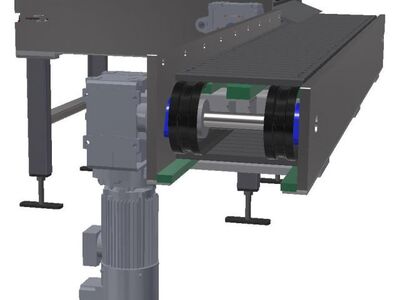

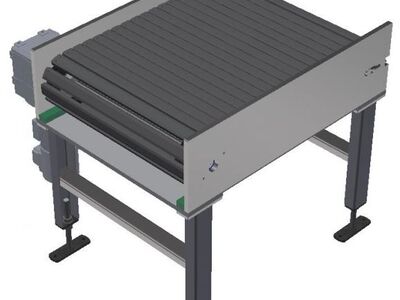

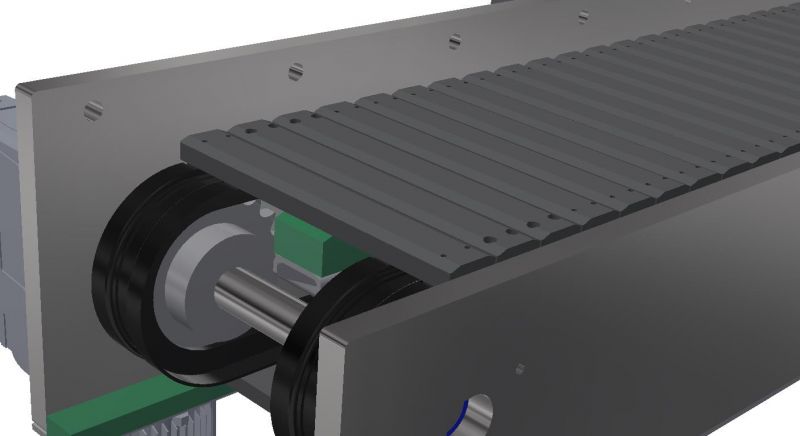

Beispielbilder
